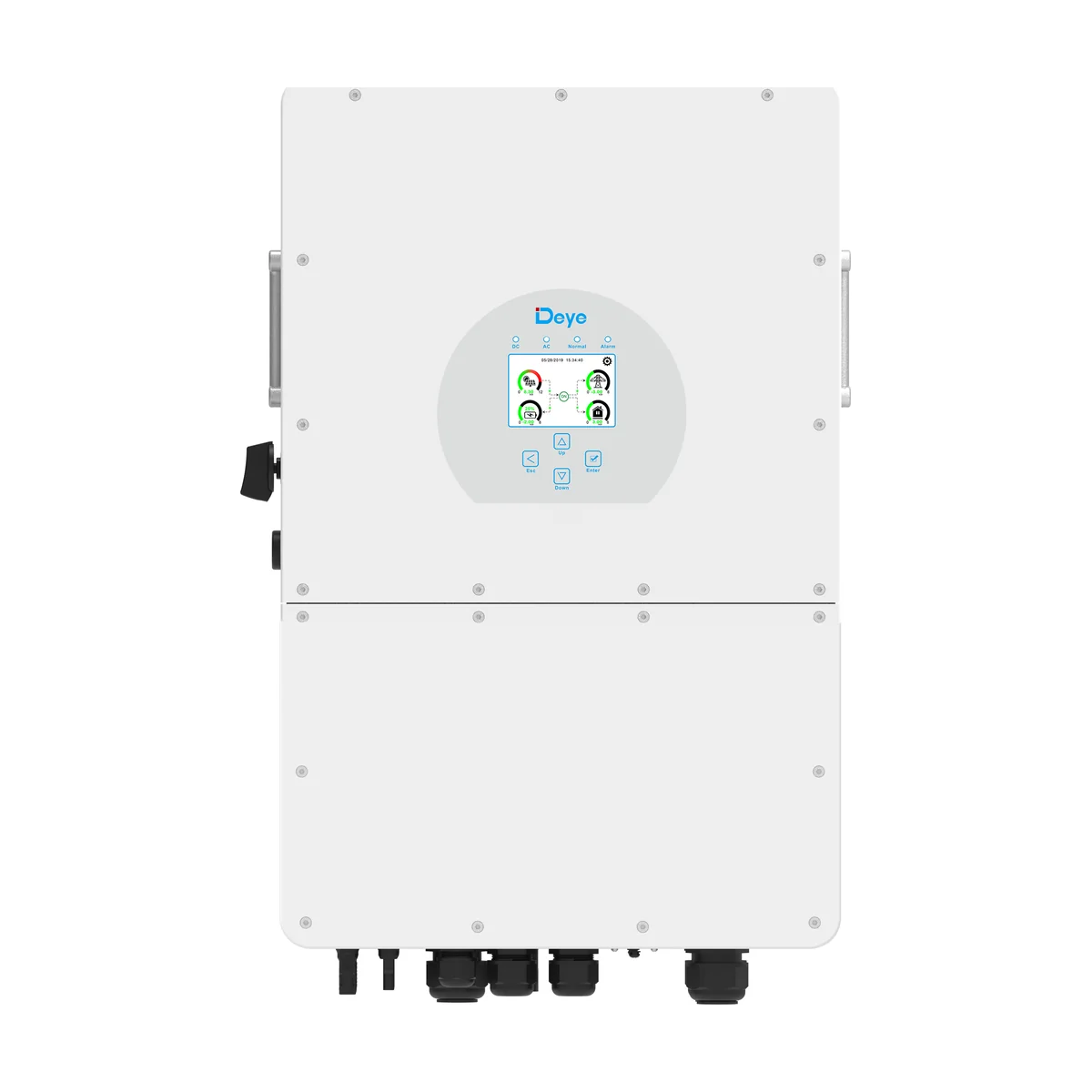

L’onduleur hybride Deye SG01HP3 (version EU-AM2) est l’onduleur triphasé haute tension de Deye pour la maison et le petit professionnel. Il gère les panneaux, une batterie haute tension et le secours, de 5 à 25 kW, dans le même boîtier de 30,5 kg.
Pourquoi une batterie haute tension ?
Une batterie haute tension (160 à 700 V) fait circuler des courants plus faibles qu’une batterie 48 V pour la même puissance : les câbles sont plus fins et les pertes plus basses. Deye indique un courant de charge et de décharge de 30 A sur les 5 et 6 kW, 37 A de 8 à 20 kW et 50 A sur le 25 kW. La batterie est gérée par auto-adaptation à son BMS ; nous vérifions la compatibilité du modèle choisi.
Les points forts de l'onduleur hybride Deye SG01HP3
La sortie triphasée est 100 % déséquilibrable par phase : la production va là où la maison consomme, même si toute la charge est sur une seule phase. En cas de coupure, la maison est secourue avec une pointe de 1,5 fois la puissance nominale pendant 10 secondes. Six plages horaires de charge et de décharge se programment, un groupe électrogène peut recharger la batterie et l’appareil se couple en AC à une installation existante. Jusqu’à 10 onduleurs fonctionnent en parallèle.
Quelle puissance choisir ?
Deye admet 1,6 fois la puissance nominale en panneaux : 8 000 W sur le 5 kW, 16 000 W sur le 10 kW, 40 000 W sur le 25 kW. Les deux trackers acceptent 20 A chacun jusqu’au 10 kW, puis 26 A sur un ou deux trackers au-delà. Pour une maison de 9 kWc avec batterie, le 6 ou le 8 kW convient ; les 15 à 25 kW visent les grandes maisons, les exploitations agricoles et les petits bâtiments professionnels. Nous dimensionnons l’ensemble avec vous.
Installation et suivi
Le boîtier IP65 de 408 × 638 × 237 mm fonctionne de -40 °C à +60 °C, avec un niveau sonore inférieur ou égal à 55 dB. Il intègre les parafoudres de type II côté DC et AC, la détection d’isolement et de courant résiduel et l’anti-îlotage ; la détection d’arc est en option. Le suivi passe par un module WiFi, 4G, Bluetooth ou LAN en option. Avec un kWh acheté 0,2001 € et revendu 0,011 €, la batterie valorise au mieux votre surplus.
Caractéristiques techniques de l’onduleur hybride Deye SG01HP3
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. | Courant batterie max. | Courant PV max. | Puissance apparente max. |
|---|---|---|---|---|---|
| 5 kW | SUN-5K-SG01HP3-EU-AM2 | 8 000 W | 30 A | 20 + 20 A | 5 500 VA |
| 6 kW | SUN-6K-SG01HP3-EU-AM2 | 9 600 W | 30 A | 20 + 20 A | 6 600 VA |
| 8 kW | SUN-8K-SG01HP3-EU-AM2 | 12 800 W | 37 A | 20 + 20 A | 8 800 VA |
| 10 kW | SUN-10K-SG01HP3-EU-AM2 | 16 000 W | 37 A | 20 + 20 A | 11 000 VA |
| 12 kW | SUN-12K-SG01HP3-EU-AM2 | 19 200 W | 37 A | 26 + 20 A | 13 200 VA |
| 15 kW | SUN-15K-SG01HP3-EU-AM2 | 24 000 W | 37 A | 26 + 20 A | 16 500 VA |
| 20 kW | SUN-20K-SG01HP3-EU-AM2 | 32 000 W | 37 A | 26 + 26 A | 22 000 VA |
| 25 kW | SUN-25K-SG01HP3-EU-AM2 | 40 000 W | 50 A | 26 + 26 A | 27 500 VA |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L+N+PE, 230/400 V |
| Batterie | Lithium haute tension 160 à 700 V, 1 entrée |
| Tension d'entrée PV max. | 1 000 V |
| Tension de démarrage | 180 V |
| Plage MPPT | 150 à 850 V |
| Trackers MPPT | 2 |
| Passage réseau vers charges | 40 A (5 à 10 kW), 80 A (12 à 25 kW) |
| Puissance de pointe hors réseau | 1,5 fois la puissance nominale pendant 10 s |
| Rendement | 97,6 % max., 97,0 % européen |
| Indice de protection | IP65 |
| Bruit | ≤ 55 dB |
| Température de fonctionnement | -40 °C à +60 °C (réduction au-delà de 45 °C) |
| Dimensions | 408 × 638 × 237 mm |
| Poids | 30,5 kg |
| Communication | RS485/RS232/CAN ; WiFi, 4G, Bluetooth ou LAN en option |
| Garantie | 5 ans, jusqu'à 10 ans selon le pays d'installation (conditions Deye) |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105, CEI 0-21 |
Questions fréquentes
Le Deye SG01HP3 fonctionne-t-il avec une batterie 48 V ?
Non, il lui faut une batterie lithium haute tension de 160 à 700 V. Pour une batterie 48 V, voyez la série Deye SG05LP3.
Peut-on alimenter la maison pendant une coupure ?
Oui, en triphasé, avec une pointe admise de 1,5 fois la puissance nominale pendant 10 secondes.
Toutes les puissances ont-elles le même boîtier ?
Oui : 408 × 638 × 237 mm et 30,5 kg de 5 à 25 kW, d'après la fiche Deye.
Quelle différence avec la version DM2 ?
La version DM2 est un boîtier plus compact (24 kg) limité à 12 kW et à 18 A par tracker ; nous proposons ici la version AM2.
