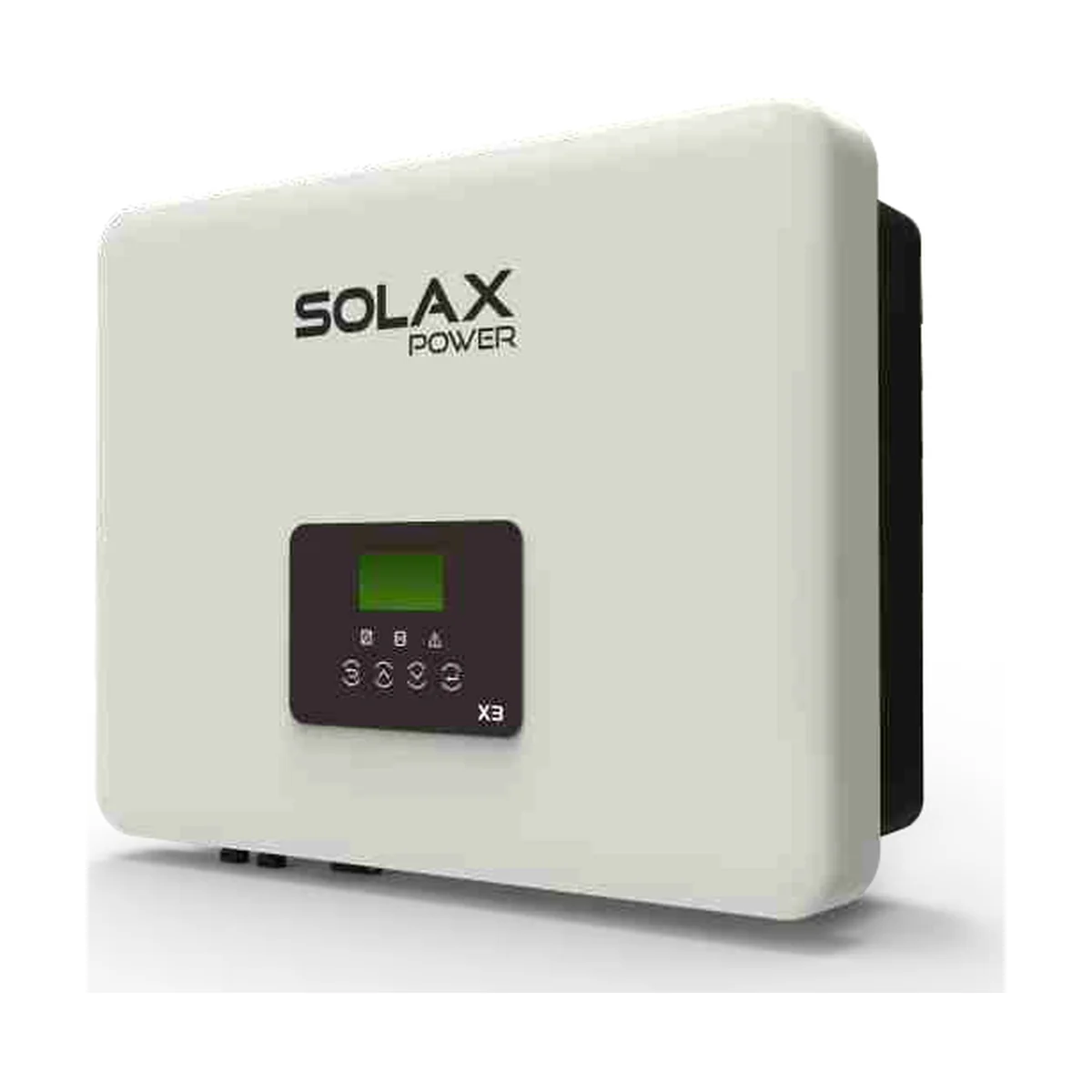

L’onduleur SolaX X3-MIC G1 désigne la première série triphasée X3 de SolaX, vendue sous les références X3-4.0-T à X3-10.0-T avant l’arrivée du X3-MIC G2. La lettre « T » indique les deux trackers MPPT. Trois puissances sont proposées ici : 4,0, 5,0 et 7,0 kW.
En bref : un onduleur réseau triphasé 230/400 V à deux trackers de 11 A, de 5 200 à 8 400 W de puissance DC maximale selon le modèle et jusqu’à 98,4 % de rendement. Boîtier IP65 de 30 kg à écran LCD, certificat EN 50549-1:2019 délivré par Bureau Veritas en 2020.
Remplacer un X3 existant par un onduleur SolaX X3-MIC G1
Votre installation triphasée tourne avec un SolaX X3 de première génération et l’appareil est en panne ? Le remplacer par le même modèle garde les fixations, les chaînes de panneaux et le câblage tels qu’ils ont été conçus. C’est souvent la solution la plus rapide. Pour une installation neuve, nous vous orientons plutôt vers le X3-MIC G2, plus léger et plus récent.
Le remplacement à l’identique évite de recalculer les chaînes : les plages de tension, le courant par entrée et la connectique MC4 restent ceux pour lesquels l’installation a été dimensionnée. Le X3-MIC G1 reprend aussi la même empreinte murale de 534 × 419 mm, ce qui limite les reprises de fixation et de goulottes.
Caractéristiques de la série
Les trois modèles ont deux trackers MPPT d’une chaîne chacun, avec 11 A par entrée et un démarrage à 180 V. Les 4,0 et 5,0 kW acceptent 800 V en entrée et fonctionnent de 160 à 780 V ; le 7,0 kW monte à 1 000 V et 950 V. La puissance DC maximale est de 5 200 W, 6 500 W et 8 400 W. Le rendement MPPT atteint 99,9 % et le rendement européen 97,8 à 98,0 % selon la puissance.
Côté réseau, l’appareil répartit sa production sur trois phases, avec un courant maximal de 6,4 A (4,0 kW), 8,0 A (5,0 kW) ou 11,2 A (7,0 kW) par phase, dans une plage de tension de 310 à 480 V. Le taux de distorsion du courant reste inférieur à 2 % et la consommation nocturne sous 2 W.
Pose et environnement
Le boîtier mesure 534 × 419 × 179 mm ; il pèse 30 kg et se refroidit sans ventilateur, pour moins de 35 dB. Il est classé IP65, fonctionne de -25 °C à +60 °C et jusqu’à 2 000 m d’altitude. L’interrupteur DC est une option dans la fiche SolaX : un sectionneur externe peut être nécessaire dans le coffret de protection. Nous vérifions ce point avec vous et le schéma de l’installation existante.
Avec 30 kg, l’onduleur SolaX X3-MIC G1 se pose à deux. Il protège contre les surtensions et sous-tensions, la surcharge, la surchauffe, l’îlotage et les défauts à la terre ; en cas de défaut d’isolement, une alarme sonore de 80 dB se déclenche. Un écran LCD rétroéclairé de 4 lignes affiche l’état sur place.
Suivi, raccordement et normes
La communication passe par RS485, DRM et USB ; les clés Pocket WiFi ou LAN et un compteur sont en option pour le suivi sur SolaX Cloud. La fiche technique de la série ne cite pas la norme EN 50549, mais SolaX dispose d’un certificat de conformité EN 50549-1:2019 (Bureau Veritas, n° U20-0213, émis le 31 mars 2020) pour les versions X3-4.0, X3-5.0 et X3-7.0 en T-D et T-N. Pour une nouvelle demande de raccordement, nous contrôlons ce certificat et les réglages réseau avant de valider la commande.
Caractéristiques techniques de l’onduleur SolaX X3-MIC G1
Par modèle
| Puissance nominale AC | Référence | Puissance DC max. | Tension d’entrée max. | Plage de fonctionnement | Rendement européen | Rendement max. |
|---|---|---|---|---|---|---|
| 4.0 kW | X3-4.0-T | 5 200 W | 800 V | 160 à 780 V | 97,8 % | 98,3 % |
| 5.0 kW | X3-5.0-T | 6 500 W | 800 V | 160 à 780 V | 97,8 % | 98,3 % |
| 7.0 kW | X3-7.0-T | 8 400 W | 1 000 V | 160 à 950 V | 98,0 % | 98,4 % |
Commun aux trois puissances
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50/60 Hz |
| Trackers MPPT | 2 (1 chaîne par tracker) |
| Courant d’entrée max. | 11 A par entrée (court-circuit 14 A) |
| Tension de démarrage | 180 V |
| Tension nominale d’entrée | 600 V |
| Indice de protection | IP65 |
| Température de fonctionnement | -25 °C à +60 °C (déclassement au-delà de 45 °C) |
| Altitude max. | 2 000 m |
| Bruit | < 35 dB |
| Dimensions (L × H × P) | 534 × 419 × 179 mm |
| Poids | 30 kg |
| Refroidissement | Naturel |
| Affichage | Écran LCD rétroéclairé, 4 lignes de 16 caractères |
| Interrupteur DC | En option |
| Connectique DC | MC4 |
| Communication | RS485, DRM, USB ; Pocket WiFi, Pocket LAN et compteur en option |
| Garantie | 5 ou 10 ans selon le pays (fiche SolaX) |
| Normes (extrait) | EN 62109-1/-2, VDE 4105, AS 4777.2 ; certificat EN 50549-1:2019 n° U20-0213 |
La fiche SolaX des X3-4.0T à 10.0T figure dans l’onglet « Fiche technique ». Page officielle : SolaX. Pour une installation neuve ou une autre puissance, comparez nos onduleurs triphasés et nos onduleurs réseau, la gamme de produits SolaX, ou confiez-nous une installation résidentielle.
Questions fréquentes
Quelle différence entre l’onduleur SolaX X3-MIC G1 et le X3-MIC G2 ?
Le G2 est plus récent et plus léger (15,5 à 18 kg selon le modèle, contre 30 kg pour le G1). Le G1 sert surtout au remplacement.
Le X3-4.0-T accepte-t-il deux orientations de toit ?
Oui, grâce à ses deux trackers MPPT indépendants d’une chaîne chacun.
L’interrupteur DC est-il intégré ?
Il est indiqué en option dans la fiche SolaX : à confirmer selon la version livrée.
Quelle garantie ?
La fiche SolaX indique 5 ou 10 ans selon le pays de vente.
Le X3-MIC G1 est-il conforme à l’EN 50549-1 ?
Oui, Bureau Veritas a délivré en mars 2020 le certificat EN 50549-1:2019 n° U20-0213 pour les versions T-D et T-N de 4 à 10 kW.
