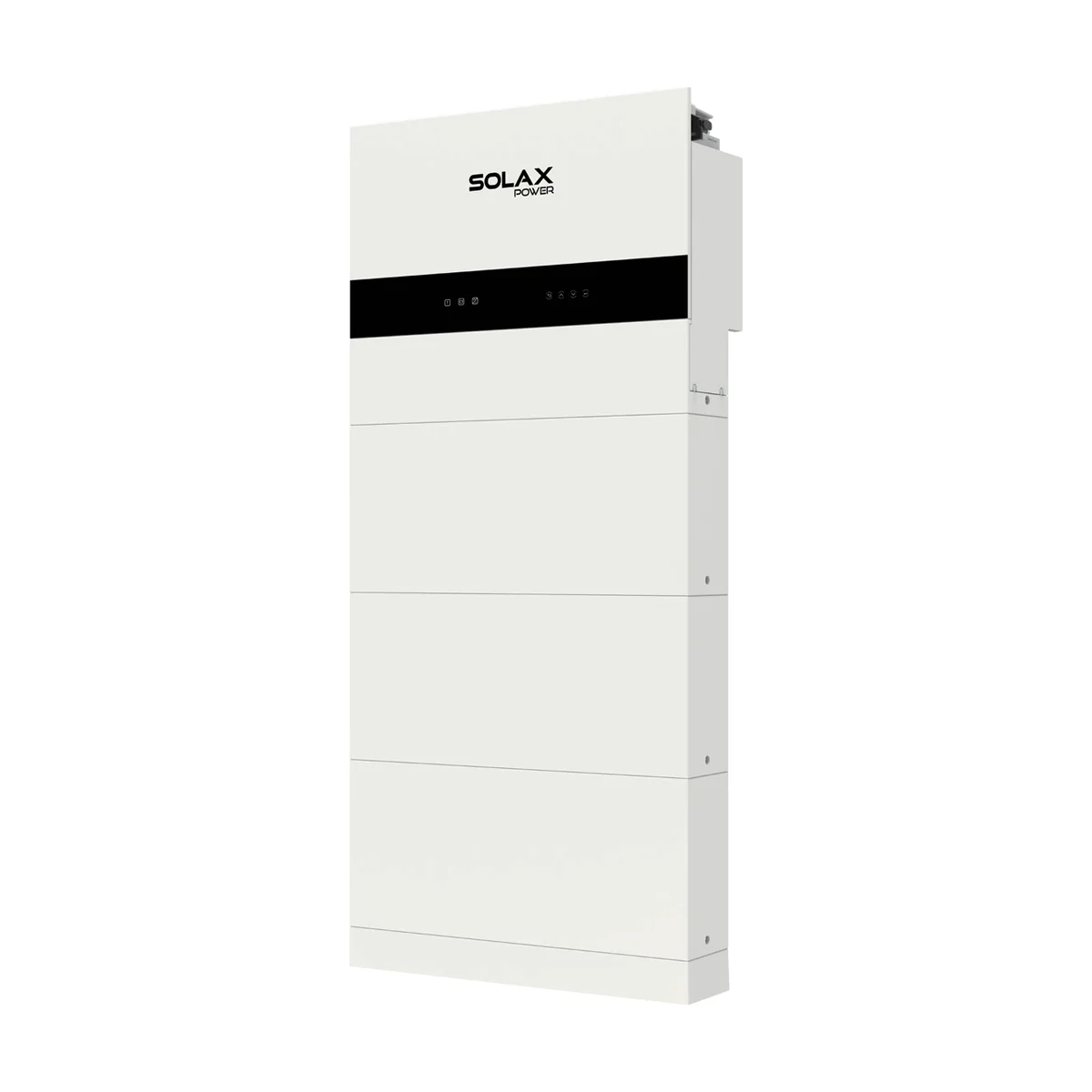

L’onduleur hybride SolaX X3-IES forme avec ses batteries une seule colonne : socle, modules de stockage, contrôleur et onduleur s’empilent sans câble apparent. C’est la version triphasée du système IES, pour les maisons qui consomment beaucoup et veulent un gros stockage.
Un stockage de 10 à 30 kWh
Le X3-IES s’associe à 2 à 6 modules TP-HS50E de 5,1 kWh chacun (4,6 kWh utiles), pilotés par le contrôleur TBMS-MCS0800E. On obtient de 10,2 à 30,7 kWh nominaux ; au-delà de trois modules, une deuxième colonne reliée par un boîtier de jonction s’ajoute à côté. La puissance de charge et de décharge atteint 10,2 kW avec deux modules et 15 kW à partir de trois, sans dépasser la puissance de l’onduleur. Les cellules lithium fer phosphate dépassent 6 000 cycles et le module est garanti 10 ans.
Côté panneaux : l'onduleur hybride SolaX X3-IES
Deux trackers MPPT couvrent une plage de 110 à 950 V avec un démarrage à 140 V. À partir du 8 kW, le premier tracker accepte deux chaînes et 32 A, le second 20 A. SolaX autorise un surdimensionnement de 200 % : 10 kWc sur le 5 kW, 20 kWc sur le 10 kW, 30 kWc sur le 15 kW. Avec un kWh acheté 0,2001 € et revendu 0,011 €, un grand stockage permet de consommer le soir ce qui serait sinon cédé au réseau.
Secours et gestion intelligente
La sortie de secours triphasée reprend en moins de 10 ms, fournit la puissance nominale et le double pendant 10 secondes. L’onduleur gère des charges comme une pompe à chaleur ou une borne de recharge, accepte un compteur sans fil et, avec le Datahub1000 en option, prévoit production et consommation pour décider quand charger. Il sait aussi fonctionner en micro-réseau.
Installation
L’onduleur mesure 717 × 405 × 209,5 mm pour 37 kg, classé IP66 et refroidi sans ventilateur. Une colonne de trois modules mesure 1 599 mm de haut et pèse environ 191 kg : elle se pose au sol, contre un mur, dans un garage ou un local technique. La batterie fonctionne de -30 °C à +53 °C. La fiche cite les normes EN50549 et VDE-AR-N 4105.
Caractéristiques techniques de l’onduleur hybride SolaX X3-IES
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Courant max. MPPT1 / MPPT2 | Puissance d'entrée AC max. | Secours EPS nominal |
|---|---|---|---|---|---|
| 5 kW | X3-IES-5K | 10 kWc | 20 A / 20 A | 10 kVA | 5 kVA |
| 6 kW | X3-IES-6K | 12 kWc | 20 A / 20 A | 12 kVA | 6 kVA |
| 8 kW | X3-IES-8K | 16 kWc | 32 A (2 chaînes) / 20 A | 16 kVA | 8 kVA |
| 10 kW | X3-IES-10K | 20 kWc | 32 A (2 chaînes) / 20 A | 20 kVA | 10 kVA |
| 12 kW | X3-IES-12K | 24 kWc | 32 A (2 chaînes) / 20 A | 20 kVA | 12 kVA |
| 15 kW | X3-IES-15K | 30 kWc | 32 A (2 chaînes) / 20 A | 20 kVA | 15 kVA |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50/60 Hz |
| Tension d'entrée PV max. | 1 000 V |
| Plage MPPT | 110 à 950 V |
| Tension de démarrage | 140 V |
| Trackers MPPT | 2 |
| Batterie associée | Modules TP-HS50E (LFP, 5,1 kWh, 4,6 kWh utiles) + BMS TBMS-MCS0800E + socle |
| Capacité du système | 2 à 6 modules : 10,2 à 30,7 kWh nominaux (9,2 à 27,6 kWh utiles) |
| Charge/décharge max. | 10,2 kW (2 modules), 15,0 kW (3 modules et plus) ; 50 A |
| Plage de tension batterie | 160 à 800 V |
| Durée de vie batterie | >6 000 cycles ; garantie module 10 ans |
| Secours (EPS) | 230/400 V, 2 fois la puissance nominale pendant 10 s, bascule < 10 ms |
| Rendement max. / européen | 98,0 % / 97,7 % |
| Indice de protection | IP66 |
| Température de fonctionnement | -35 °C à +60 °C (onduleur), -30 °C à +53 °C (batterie) |
| Dimensions onduleur (L × H × P) | 717 × 405 × 209,5 mm |
| Poids onduleur | 37 kg |
| Refroidissement | Naturel |
| Communication | RS485, Pocket-X, CAN, DO, DI |
| Normes (extrait) | EN50549, VDE-AR-N 4105, IEC 62109-1/-2, CEI 0-21 |
Questions fréquentes
Les batteries sont-elles comprises avec l'onduleur X3-IES ?
Non, l'onduleur est vendu seul ; modules TP-HS50E, contrôleur TBMS-MCS0800E et socle s'ajoutent selon la capacité voulue.
Combien de modules faut-il au minimum ?
La fiche SolaX présente des systèmes de 2 à 6 modules, soit 10,2 à 30,7 kWh.
Le secours est-il triphasé ?
Oui, en 230/400 V, avec une bascule en moins de 10 ms.
Quelle différence avec le X1-IES ?
Le X1-IES est la version monophasée (2,5 à 8 kW, 1 à 4 modules) ; le X3-IES est triphasé.
