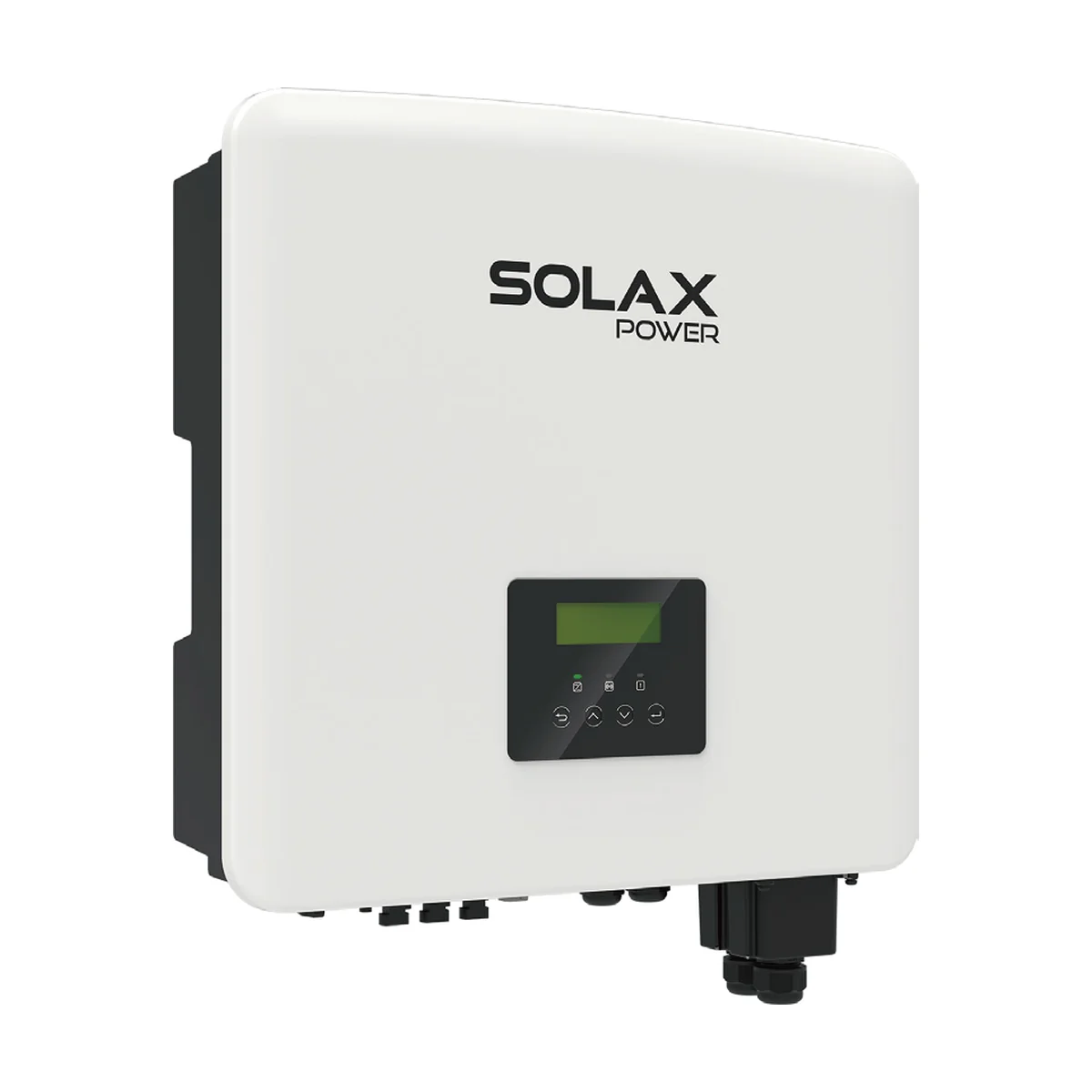

L’onduleur hybride SolaX X3-Hybrid G4 est l’onduleur triphasé résidentiel de référence de SolaX. Il convertit la production de vos panneaux en 230/400 V, charge une batterie haute tension et alimente la maison en secours pendant une coupure.
Une gamme de 5 à 15 kW dans le même boîtier
Les six puissances partagent un boîtier de 503 × 503 × 199 mm pour 30 kg. SolaX autorise 200 % de surdimensionnement côté panneaux : 10 kWc sur le 5 kW, 20 kWc sur le 10 kW et 30 kWc sur le 15 kW. À partir du 8 kW, le premier tracker accepte deux chaînes et 28 A, le second une chaîne de 16 A : un pan principal et un pan secondaire se raccordent sans compromis. La plage MPPT de 180 à 950 V convient aux chaînes longues des installations triphasées.
Batterie et secours triphasé avec l'onduleur hybride SolaX X3-Hybrid G4
L’entrée batterie accepte des batteries lithium-ion ou plomb-acide de 120 à 800 V, avec 30 A en charge et en décharge. Avec les batteries SolaX HS25 ou HS36, il faut au moins trois modules. En cas de coupure, la sortie EPS triphasée reprend en moins de 10 ms et délivre la puissance nominale, de 5 kVA à 15 kVA, avec une pointe jusqu’à 22,5 kVA pendant 10 secondes sur les plus gros modèles. Avec un kWh acheté 0,2001 € et revendu 0,011 €, stocker le surplus pour le soir est bien plus rentable que l’injecter.
Pilotage et suivi
L’onduleur mesure la consommation par un compteur ou des transformateurs de courant en option, gère des charges intelligentes comme une pompe à chaleur ou une borne de recharge, et balaye toute la courbe des panneaux pour retrouver le vrai point de puissance maximale en cas d’ombre. La connexion se fait par le Pocket WiFi, avec LAN ou 4G en option, et l’application SolaX.
Installation
Classé IP65, le X3-Hybrid G4 se pose dedans ou dehors, de -35 °C à +60 °C. Les modèles 5 à 10 kW sont refroidis naturellement, les 12 et 15 kW par ventilation pilotée. Parafoudres de type II des deux côtés, détection de courant résiduel et surveillance réseau sont intégrés ; la protection contre les arcs est en option. La fiche cite la norme EN50549. Nous dimensionnons l’onduleur et les chaînes avec vous.
Caractéristiques techniques de l’onduleur hybride SolaX X3-Hybrid G4
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Courant max. MPPT1 / MPPT2 | Secours EPS (crête) | Refroidissement |
|---|---|---|---|---|---|
| 5 kW | X3-HYBRID-5.0-D | 10 kWc | 16 A / 16 A | 5 kVA (12,0 kVA / 10 s) | Naturel |
| 6 kW | X3-HYBRID-6.0-D | 12 kWc | 16 A / 16 A | 6 kVA (12,0 kVA / 10 s) | Naturel |
| 8 kW | X3-HYBRID-8.0-D | 16 kWc | 28 A (2 chaînes) / 16 A | 8 kVA (18,0 kVA / 10 s) | Naturel |
| 10 kW | X3-HYBRID-10.0-D | 20 kWc | 28 A (2 chaînes) / 16 A | 10 kVA (18,0 kVA / 10 s) | Naturel |
| 12 kW | X3-HYBRID-12.0-D | 24 kWc | 28 A (2 chaînes) / 16 A | 12 kVA (22,5 kVA / 10 s) | Ventilé |
| 15 kW | X3-HYBRID-15.0-D | 30 kWc | 28 A (2 chaînes) / 16 A | 15 kVA (22,5 kVA / 10 s) | Ventilé |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50/60 Hz |
| Tension d'entrée PV max. | 1 000 V |
| Plage MPPT | 180 à 950 V |
| Tension de démarrage | 200 V |
| Trackers MPPT | 2 |
| Batteries | Lithium-ion ou plomb-acide, 120 à 800 V, 30 A en charge et décharge |
| Secours (EPS) | 400/230 V, bascule < 10 ms |
| Rendement max. / européen | 98,0 % / 97,7 % |
| Indice de protection | IP65 |
| Température de fonctionnement | -35 °C à +60 °C (déclassement au-delà de 45 °C) |
| Dimensions (L × H × P) | 503 × 503 × 199 mm |
| Poids | 30 ± 1 kg |
| Communication | Compteur ou TC (en option), RS485, Pocket WiFi (LAN ou 4G en option), DRM |
| Protections | Parafoudres type II DC et AC, détection du courant résiduel, surveillance réseau ; AFCI en option |
| Normes (extrait) | EN50549, VDE4105, CEI 0-21, RD1699, IEC 62109-1/-2 |
Questions fréquentes
Le X3-Hybrid G4 fonctionne-t-il sans batterie ?
Oui, comme un onduleur solaire triphasé ; une batterie haute tension peut être ajoutée plus tard.
Quelles batteries sont compatibles ?
Des batteries lithium-ion ou plomb-acide de 120 à 800 V ; avec les batteries SolaX HS25 ou HS36, trois modules au minimum.
Le secours est-il triphasé ?
Oui, la sortie EPS fournit du 400/230 V et bascule en moins de 10 ms.
Quelle différence entre les versions D et M ?
La version D, proposée ici, est celle de la fiche technique ; la version M est destinée à l'X3-Matebox SolaX.
