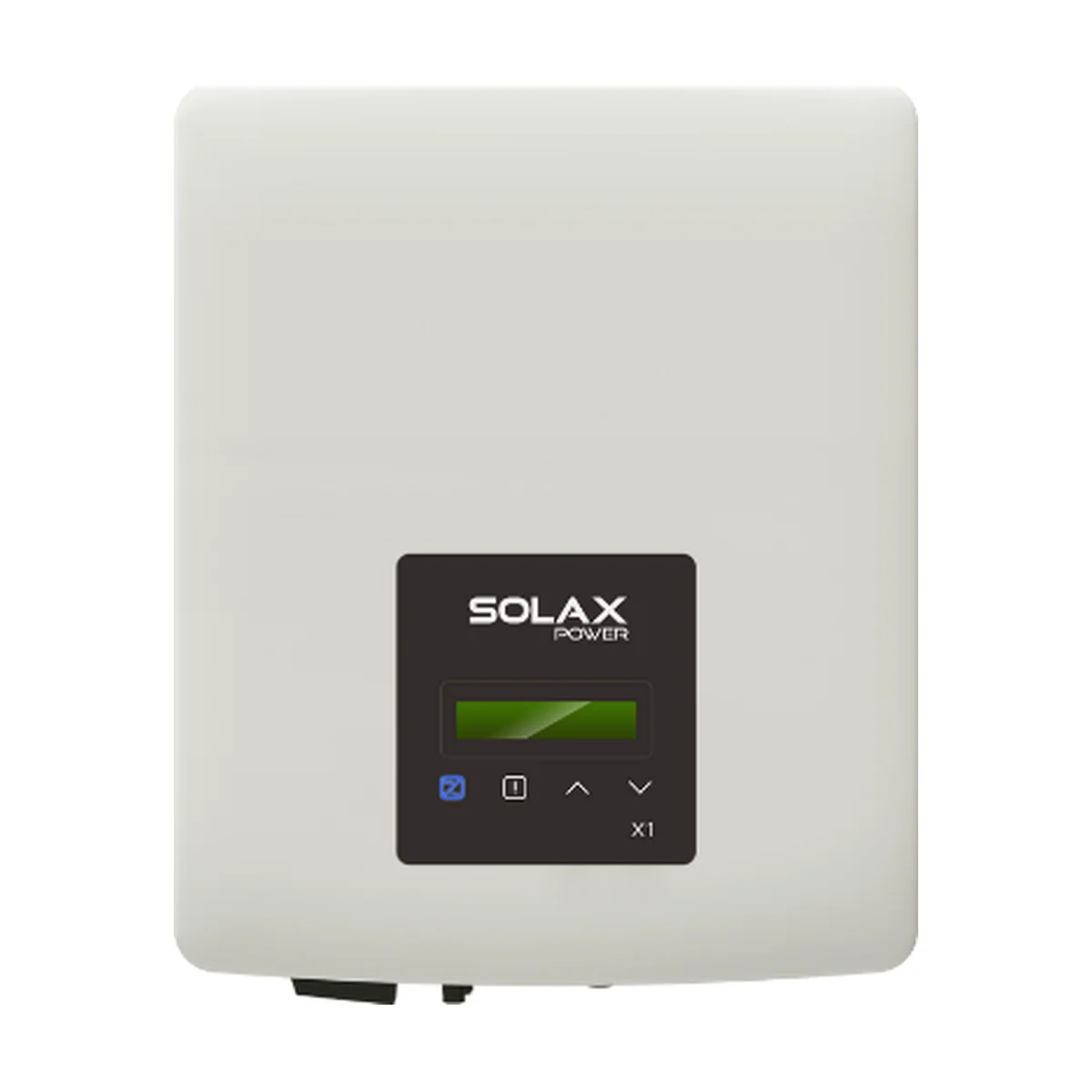

L’onduleur SolaX X1-MINI G3 est la troisième génération de la série MINI. Le modèle proposé ici, référence X1-3.3K-S-D, délivre 3 300 W en monophasé : « S » signifie qu’il possède un seul tracker MPPT, « D » qu’il intègre un interrupteur de coupure côté courant continu.
En bref : 3 300 W en sortie, jusqu’à 4 950 Wc de panneaux sur une seule chaîne de 14 A, un rendement maximal de 98 % et aucune consommation la nuit selon SolaX. Boîtier IP66 de 8,3 kg refroidi sans ventilateur, parafoudres AC et DC intégrés.
À qui s’adresse l’onduleur SolaX X1-MINI G3 ?
Ce 3,3 kW vise les maisons raccordées en monophasé dont la toiture ne présente qu’un seul pan équipé. Il accepte jusqu’à 4 950 Wc de panneaux, soit un surdimensionnement de 150 % par rapport à sa puissance de sortie, et supporte une surcharge de 110 % côté alternatif. C’est aussi un bon candidat pour remplacer à l’identique un X1-MINI G3 déjà en place : le câblage, le support mural et le compteur existants se réutilisent sans surprise. SolaX commercialise désormais le X1-MINI G4, plus léger.
Avec une seule entrée, toute la chaîne de panneaux doit partager la même orientation et la même inclinaison : un ombrage partiel sur quelques modules pèse alors sur l’ensemble. Sur un pan dégagé, orienté sud, le X1-MINI G3 reste une solution simple, compacte et économe en câblage.
Caractéristiques électriques
La tension d’entrée peut monter jusqu’à 550 V, la plage MPPT couvre 55 à 530 V et l’onduleur démarre dès 70 V. L’entrée accepte 14 A, un courant adapté à la plupart des panneaux résidentiels. Le rendement maximal atteint 98 % et le rendement européen 96,5 %. La nuit, l’appareil ne consomme rien selon la fiche SolaX. Côté réseau, il injecte jusqu’à 14,3 A sous 230 V.
La tension nominale d’entrée est de 360 V : c’est autour de cette valeur que nous calculons la longueur de chaîne, en tenant compte des températures hivernales qui font monter la tension des panneaux. Le taux de distorsion harmonique du courant reste inférieur à 3 % à puissance nominale et le facteur de puissance se règle de 0,8 en avance à 0,8 en retard.
Pose et sécurité
L’onduleur SolaX X1-MINI G3 tient dans un boîtier de 267 × 328 × 126 mm ; il pèse 8,3 kg et se refroidit sans ventilateur, pour un bruit de 30 dB. Il est classé IP66 et fonctionne de -25 °C à +60 °C, jusqu’à 2 000 m d’altitude. Il intègre les protections habituelles : surtension et sous-tension, isolement DC, défaut de terre, courant résiduel, anti-îlotage, surchauffe et parafoudre. L’interrupteur DC intégré permet de couper les panneaux au pied de l’onduleur.
Son faible poids permet une pose murale par un seul intervenant, dans un garage, un cellier ou à l’extérieur sous un avant-toit. L’appareil surveille aussi l’injection de courant continu et le courant inverse, deux contrôles exigés par les normes de raccordement listées sur la fiche (EN 50549, VFR).
Suivi de production
La référence X1-3.3K-S-D ne porte pas le suffixe « L » qui désigne l’écran LCD dans la nomenclature SolaX : l’état de l’appareil se lit sur ses deux voyants et dans l’application. Pour un suivi à distance, une clé SolaX Pocket WiFi, LAN ou 4G se branche sur l’onduleur et envoie les données vers l’application SolaX Cloud. Un compteur optionnel permet de mesurer la consommation de la maison et de limiter l’injection sur le réseau si nécessaire. SolaX prévoit également la mise à jour et la maintenance à distance.
Caractéristiques techniques de l’onduleur SolaX X1-MINI G3
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 3 300 W |
| Référence | X1-3.3K-S-D (X1-MINI G3) |
| Puissance PV max. | 4 950 Wc |
| Rendement européen | 96,5 % |
| Rendement max. | 98 % |
| Raccordement | Monophasé 220/230/240 V, 50/60 Hz |
| Trackers MPPT | 1 (1 chaîne) |
| Tension d’entrée max. | 550 V |
| Tension nominale d’entrée | 360 V |
| Tension de démarrage | 70 V |
| Plage MPPT | 55 à 530 V |
| Courant d’entrée max. | 14 A (court-circuit 18 A) |
| Courant de sortie max. | 14,3 A |
| Version | S : un seul MPPT ; D : interrupteur DC intégré |
| Indice de protection | IP66 |
| Température de fonctionnement | -25 °C à +60 °C (déclassement au-delà de 45 °C) |
| Altitude max. | 2 000 m |
| Bruit | 30 dB |
| Dimensions (L × H × P) | 267 × 328 × 126 mm |
| Poids | 8,3 kg |
| Refroidissement | Naturel |
| Affichage | 2 LED et application (écran LCD réservé aux versions à suffixe L) |
| Communication | RS485, DRM et USB ; compteur et clé Pocket (WiFi, LAN ou 4G) proposés en option |
| Normes (extrait) | EN 50549, VFR, VDE 4105, CEI 0-21, IEC 62109-1/-2 |
Le document SolaX de la série X1-MINI (version 3.4) est consultable dans l’onglet « Fiche technique ». Page officielle : SolaX. Nous proposons aussi d’autres onduleurs réseau et onduleurs monophasés, toute la gamme de produits SolaX et une installation résidentielle clé en main.
Questions fréquentes
Que signifie la référence X1-3.3K-S-D ?
3,3 kW de puissance, S pour un seul tracker MPPT et D pour l’interrupteur DC intégré.
Peut-on raccorder deux orientations de toit ?
Non, il n’a qu’un tracker MPPT. Pour deux pans, choisissez un X1-BOOST à deux trackers.
L’onduleur SolaX X1-MINI G3 est-il encore fabriqué ?
SolaX propose désormais le X1-MINI G4 ; le G3 reste utile pour remplacer un appareil identique déjà installé.
Le Wi-Fi est-il fourni ?
La fiche SolaX indique une clé Pocket WiFi, LAN ou 4G en option, à ajouter pour le suivi à distance.
Combien consomme-t-il la nuit ?
Rien : la fiche SolaX indique une consommation de veille nocturne de 0 W pour toute la série X1-MINI.
