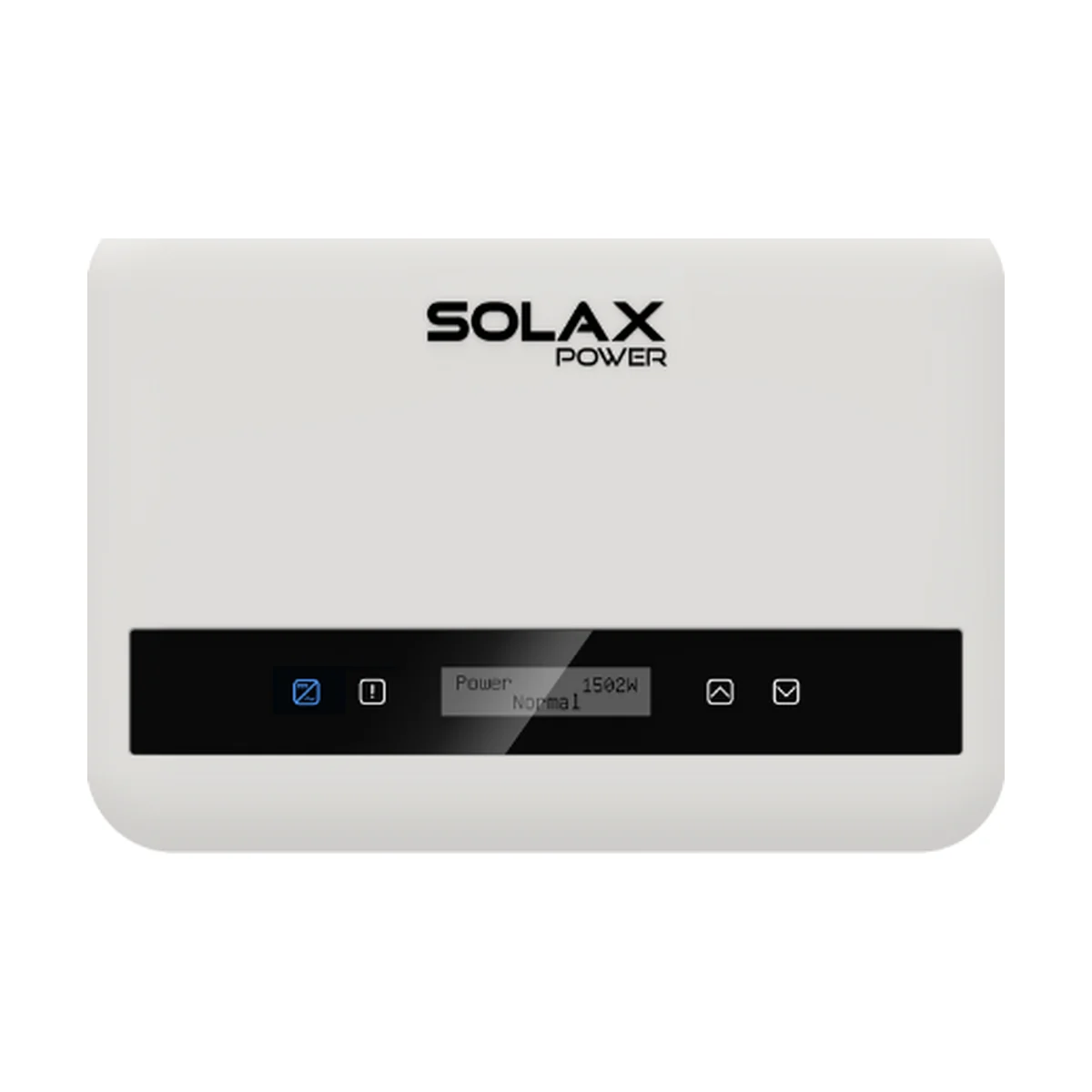

L’onduleur SolaX X1-MINI G4 transforme le courant continu d’une petite rangée de panneaux en courant alternatif 230 V pour votre maison. C’est la quatrième génération de la série MINI de SolaX : un boîtier de 290 × 206 × 120 mm que l’on fixe au mur en quelques minutes, pour des installations de 3 à 6,6 kWc de panneaux.
Un onduleur compact pour une seule rangée de panneaux
Le X1-MINI G4 possède un seul tracker MPPT qui reçoit une chaîne de panneaux. C’est la bonne configuration quand tous vos modules sont posés sur le même pan de toit, avec la même orientation. Son entrée accepte 16 A, ce qui convient aux panneaux récents de forte puissance, dont le courant dépasse souvent celui des anciens modules. La tension de démarrage de 50 V fait produire l’onduleur tôt le matin et tard le soir, même avec une chaîne courte. Pour les plus petits modèles, la plage MPPT va de 40 à 450 V ; elle monte à 550 V à partir du 2,5 kW, ce qui permet d’ajouter un ou deux panneaux en série.
Quelle puissance choisir pour votre onduleur SolaX X1-MINI G4 ?
SolaX autorise un surdimensionnement du champ solaire jusqu’à 200 % : 3 kWc de panneaux sur le 1,5 kW, 5 kWc sur le 2,5 kW, 6 kWc sur le 3,0 kW et 6,6 kWc sur le 3,3 kW. En pratique, une toiture de six à huit panneaux s’associe au 2,5 ou au 3,0 kW. Le 1,5 kW sert surtout aux petits kits d’autoconsommation, par exemple sur un carport ou une dépendance. Le rendement européen atteint 97,0 % et le rendement maximal 98,0 %. Nous vérifions avec vous le nombre de panneaux par chaîne et la tension obtenue par temps froid avant toute commande.
Sécurité et pose
Le boîtier IP66 se pose à l’intérieur comme à l’extérieur, de -25 °C à +60 °C, avec un déclassement au-delà de 45 °C : un emplacement à l’ombre, sous un avant-toit, reste préférable. Il ne pèse que 5,2 à 5,5 kg et refroidit sans ventilateur, donc sans bruit. Des parafoudres de type II protègent les côtés continu et alternatif ; la détection d’arc électrique (AFCI) existe en option. L’onduleur est prêt pour une fonction d’arrêt rapide et limite de lui-même l’injection sur le réseau si votre contrat l’exige.
Suivi et pilotage de la consommation
Les données remontent toutes les 10 secondes dans l’application SolaX Cloud, avec un diagnostic de courbe I-V qui aide à repérer un panneau ombré ou défaillant. Avec un compteur, l’onduleur peut piloter une charge intelligente, comme une pompe à chaleur ou une borne de recharge, pour consommer la production au bon moment. Jusqu’à cinq onduleurs peuvent fonctionner en parallèle sans gestionnaire d’énergie externe, si votre installation grandit un jour.
Caractéristiques techniques de l’onduleur SolaX X1-MINI G4
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Tension d'entrée max. | Plage MPPT | Rendement européen | Poids |
|---|---|---|---|---|---|---|
| 1 500 W | X1-MINI-1.5K-G4 | 3 kWc | 450 V | 40 à 450 V | 97,0 % | 5,2 kg |
| 2 500 W | X1-MINI-2.5K-G4 | 5 kWc | 550 V | 40 à 550 V | 97,0 % | 5,5 kg |
| 3 000 W | X1-MINI-3.0K-G4 | 6 kWc | 550 V | 40 à 550 V | 97,0 % | 5,5 kg |
| 3 300 W | X1-MINI-3.3K-G4 | 6,6 kWc | 550 V | 40 à 550 V | 97,0 % | 5,5 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé 1/N/PE, 220/230/240 V, 50/60 Hz |
| Trackers MPPT | 1 (1 chaîne) |
| Courant d'entrée max. | 16 A (court-circuit 22 A) |
| Tension de démarrage | 50 V |
| Tension nominale d'entrée | 360 V |
| Rendement max. | 98,0 % |
| Protections | Parafoudres type II DC et AC, anti-îlotage, détection de courant résiduel, surveillance d'isolement ; AFCI en option |
| Indice de protection | IP66 |
| Température de fonctionnement | -25 °C à +60 °C (déclassement au-delà de 45 °C) |
| Altitude max. | 4 000 m |
| Refroidissement | Naturel, sans ventilateur |
| Dimensions (L × H × P) | 290 × 206 × 120 mm |
| Consommation de nuit | < 1 W |
| Communication | RS485, DRM, compteur / TC en option ; suivi SolaX Cloud |
| Normes (extrait) | EN 50549, VFR, VDE 4105, CEI 0-21, IEC 62109-1/-2 |
Questions fréquentes
Le X1-MINI G4 accepte-t-il une batterie ?
Non, c'est un onduleur réseau sans entrée batterie. Pour du stockage, il faut un onduleur hybride SolaX.
Combien de panneaux peut-on raccorder ?
Une seule chaîne, jusqu'à 3 kWc sur le 1,5 kW et 6,6 kWc sur le 3,3 kW, dans la limite de la tension d'entrée (450 ou 550 V).
Peut-il être installé dehors ?
Oui, il est classé IP66 et fonctionne de -25 °C à +60 °C, avec une baisse de puissance au-delà de 45 °C.
Est-il compatible avec le réseau français ?
La fiche SolaX mentionne les normes EN 50549 et VFR, exigées pour le raccordement en France.
