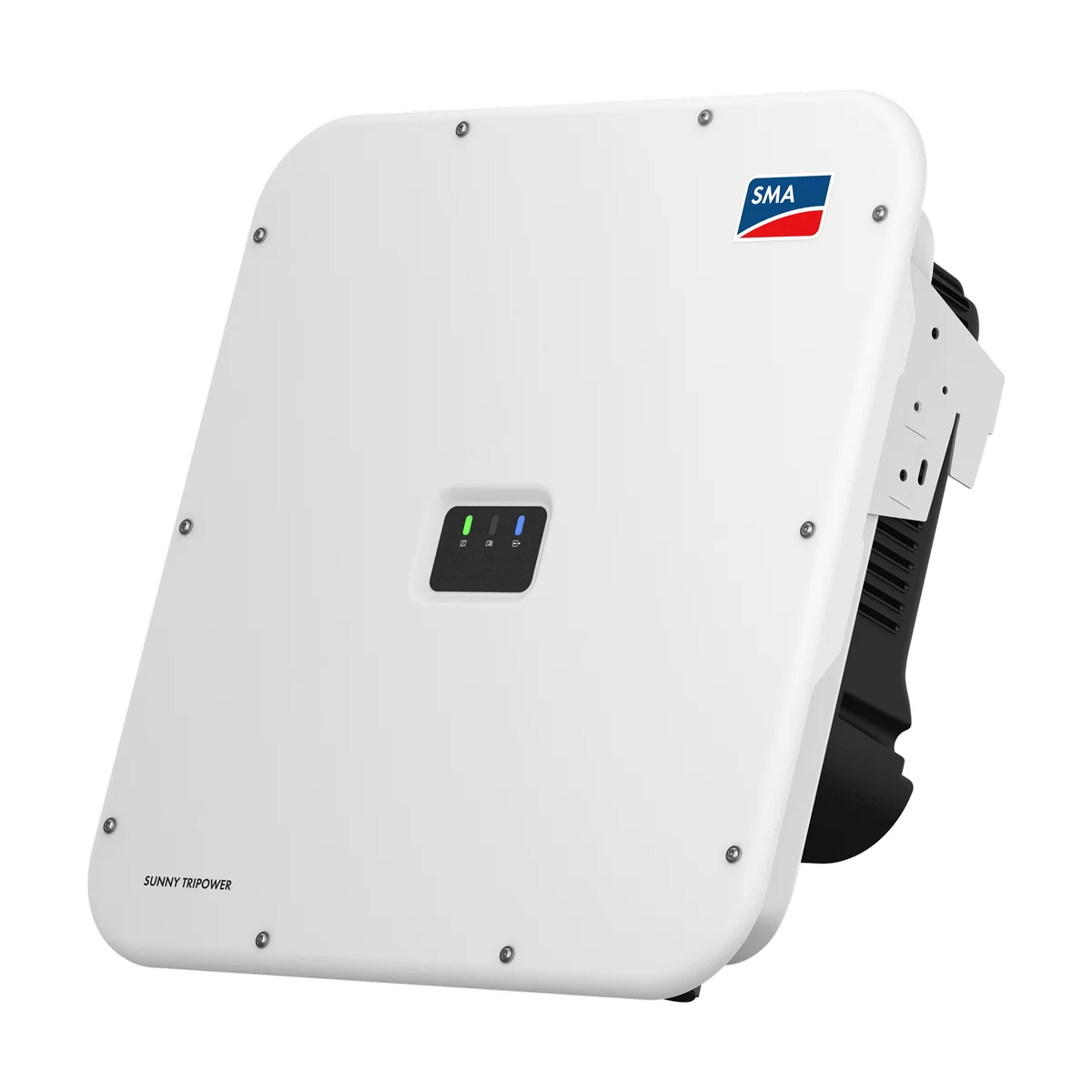

L’onduleur SMA Sunny Tripower X est la gamme triphasée de SMA pour les installations de 12 à 25 kW. Il vise les toitures de 15 à 37 kWc : grande maison avec pompe à chaleur, hangar agricole, commerce ou atelier qui consomme en journée.
Pensé pour les panneaux de forte puissance
Les panneaux récents, plus grands et souvent bifaciaux, débitent des courants élevés. Le Sunny Tripower X accepte 24 A utiles par tracker (37,5 A en court-circuit), sur trois trackers MPP recevant chacun deux chaînes. La plage MPP s’étend de 150 à 1 000 V avec un démarrage à 188 V. La puissance photovoltaïque maximale va de 18 000 Wc (X 12) à 37 500 Wc (X 25), et le rendement européen de 97,6 % à 98,0 %.
Un System Manager intégré
Particularité de la gamme : l’onduleur peut piloter toute l’installation. Sa fonction System Manager surveille jusqu’à cinq onduleurs SMA et un compteur d’énergie (135 kVA au maximum), assure la régulation de la puissance active et réactive et donne un accès direct au Sunny Portal powered by ennexOS. La mise en service de tous les appareils est centralisée, et le paramétrage peut se faire à distance. Pour une exploitation agricole ou un bâtiment professionnel, cela évite un enregistreur de données séparé.
Sécurité et robustesse
SMA ArcFix détecte les arcs électriques côté panneaux, le diagnostic de courbe I-V aide à repérer une chaîne défaillante, et SMA ShadeFix optimise la production en cas d’ombres portées. Un parafoudre DC de type 2 ou 1+2 s’ajoute en option. Le boîtier IP65 est classé en corrosivité C5 et fonctionne de -25 °C à +60 °C ; son refroidissement OptiCool est actif et atteint 59 dB(A) au maximum à 1 m, à prendre en compte pour l’emplacement.
Quelle puissance choisir ?
À 12 ou 15 kW, le X 12 et le X 15 conviennent à une grande maison ou une petite exploitation. Le X 20 et le X 25 s’adressent plutôt aux bâtiments professionnels ; leur raccordement dépend de la puissance souscrite et des exigences du gestionnaire de réseau. La fiche cite notamment la VFR 2019 et l’EN 50549-1/-2. Notre bureau d’études établit le plan de câblage des chaînes et vérifie ces points avant la commande.
Caractéristiques techniques de l’onduleur SMA Sunny Tripower X
Par modèle
| Puissance assignée AC | Référence | Puissance PV max. | Plage MPP à puissance nominale | Courant de sortie max. | Rendement européen |
|---|---|---|---|---|---|
| 12 kW | STP 12-50 | 18 000 Wc | 210 à 800 V | 20 A | 97,6 % |
| 15 kW | STP 15-50 | 22 500 Wc | 260 à 800 V | 25 A | 97,8 % |
| 20 kW | STP 20-50 | 30 000 Wc | 345 à 800 V | 36,6 A | 97,9 % |
| 25 kW | STP 25-50 | 37 500 Wc | 430 à 800 V | 36,6 A | 98,0 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3-(N)-PE, 230/400 V, 50 Hz |
| Rendement max. | 98,2 % |
| Tension d'entrée max. | 1 000 V |
| Plage MPP | 150 à 1 000 V (580 V assignés) |
| Tension min. / de démarrage | 150 V / 188 V |
| Trackers MPP | 3 (2 chaînes par tracker) |
| Courant par tracker | 24 A utiles, 37,5 A en court-circuit |
| Protections | Détection d'arc (AFCI), diagnostic I-V, surveillance du courant de défaut ; parafoudre DC en option |
| Indice de protection | IP65, corrosivité C5 |
| Température de fonctionnement | -25 °C à +60 °C |
| Refroidissement | OptiCool, 59 dB(A) max. à 1 m |
| Dimensions (L × H × P) | 728 × 762 × 266 mm |
| Poids | 35 kg |
| Communication | Ethernet (2 ports), WLAN ; SMA Modbus, SunSpec Modbus, Speedwire ; 6 entrées numériques |
| System Manager | Jusqu'à 5 onduleurs et 1 compteur, 135 kVA max. |
| Garantie | 5 ans ; extensions à 10, 15 ou 20 ans en option |
| Normes (extrait) | VFR 2019, EN 50549-1/-2:2019, VDE-AR-N 4105, VDE-AR-N 4110 |
Questions fréquentes
Le Sunny Tripower X peut-il piloter d'autres onduleurs ?
Oui, sa fonction System Manager gère jusqu'à cinq onduleurs SMA et un compteur, dans la limite de 135 kVA.
Accepte-t-il une batterie ?
Non, c'est un onduleur réseau. Pour stocker à cette puissance, SMA propose le Sunny Tripower Hybrid X.
Où l'installer ?
Dehors ou dans un local : IP65, corrosivité C5. Il est ventilé (59 dB(A) max.), donc à éloigner des pièces de vie.
Quelle garantie ?
5 ans de série, avec des extensions à 10, 15 ou 20 ans proposées en option par SMA.
