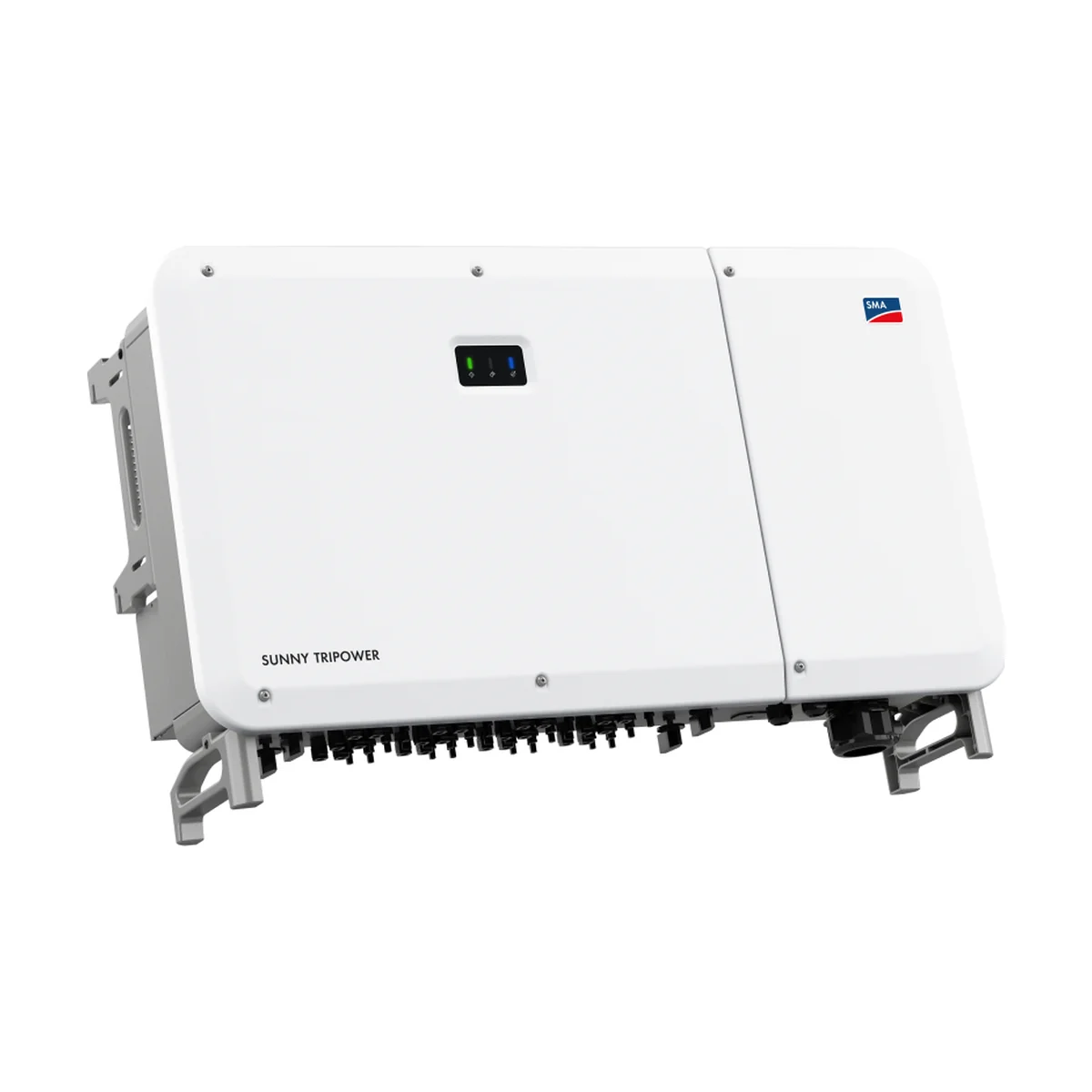

Onduleur réseau SMA Sunny Tripower CORE2 triphasé 110 kW

L’onduleur SMA Sunny Tripower CORE2 (STP 110-60) est conçu pour les grandes installations photovoltaïques d’entreprise : toitures de bâtiments logistiques, ombrières, centrales au sol. Avec 110 kW et 12 trackers MPP, un seul appareil gère de nombreux pans d’orientations différentes.

En bref : 110 kW en triphasé 400 V, 24 chaînes raccordées en direct sur 12 trackers MPP, jusqu’à 165 000 Wc de panneaux et un rendement européen de 98,4 %. Protection contre les arcs intégrée depuis la production de novembre 2022, IP66, conformité EN 50549-1 attestée par TÜV SÜD.

Douze trackers, aucun coffret DC

Le CORE2 reçoit 24 chaînes de panneaux, deux par tracker, directement sur des connecteurs Sunclix 1 100 V : la mise en service se fait sans coffret DC externe. Chaque tracker accepte 26 A utiles, adaptés aux panneaux de forte puissance. La plage MPP va de 500 à 800 V à puissance nominale et l’onduleur démarre dès 250 V. La puissance photovoltaïque maximale atteint 165 000 Wc, avec un rendement maximal de 98,6 % et un rendement européen de 98,4 %.

SMA destine l’onduleur SMA Sunny Tripower CORE2 aux centrales décentralisées de l’ordre du mégawatt : plusieurs appareils identiques se répartissent les rangées ou les toitures, chacun au plus près de ses chaînes. Pour le calcul des chaînes, retenez la tension d’entrée assignée de 585 V, la plage MPP complète de 200 à 1 000 V et un courant utile ramené à 22 A par tracker sous 600 V ; le courant de court-circuit admis est de 40 A par tracker.

Sécurité intégrée de l’onduleur SMA Sunny Tripower CORE2

Depuis la production de novembre 2022, la fiche annonce la protection contre les arcs électriques (AFCI) et des parafoudres DC de type 1-2 (type 2 côté AC). L’onduleur intègre aussi un sectionneur DC, la surveillance du défaut à la terre et du réseau, la protection contre l’inversion de polarité et un dispositif de surveillance des courants différentiels et de défaut. La solution SMA ShadeFix optimise automatiquement la production quand une partie des panneaux est ombragée.

L’onduleur SMA Sunny Tripower CORE2 est de classe de protection I, avec une catégorie de surtension III côté réseau et II côté photovoltaïque. Il résiste aux courts-circuits AC ; sa topologie sans transformateur n’assure pas de séparation galvanique, ce qui fixe le choix des protections différentielles en aval. Le service de surveillance SMA Smart Connected détecte les défaillances à distance pour limiter les pertes de production.

Installation et pilotage de l’onduleur SMA Sunny Tripower CORE2

Le boîtier mesure 1 117 × 682 × 363 mm et pèse 93,5 kg ; il se fixe au mur ou sur rack, en extérieur grâce à l’indice IP66, de -30 °C à +60 °C. Le refroidissement est actif (78 dB(A) maximum à 1 m) : on l’éloigne des bureaux. Le CORE2 communique en Modbus SunSpec par deux ports Ethernet et s’intègre au SMA Energy System Business, avec gestion centralisée par ennexOS et ajout ultérieur de stockage SMA.

L’onduleur SMA Sunny Tripower CORE2 admet jusqu’à 100 % d’humidité relative sans condensation et consomme moins de 5 W la nuit. Une interface Web et des voyants LED d’état, d’erreur et de communication facilitent la mise en service et le diagnostic sur site.

Raccordement au réseau d’un onduleur SMA Sunny Tripower CORE2

L’onduleur Sunny Tripower CORE2 se raccorde en triphasé 400 V et fournit 158,8 A, sur des cosses jusqu’à 240 mm². Un document de conformité TÜV SÜD atteste les essais selon la norme EN 50549-1 ; la fiche cite aussi VDE-AR-N 4105/4110/4120 et C10/C11. Nous réalisons l’étude complète : répartition des chaînes, sections de câbles, protections et démarches de raccordement.

Sa plage de tension AC va de 320 à 460 V, en 50 ou 60 Hz, avec un taux de distorsion harmonique inférieur à 3 %. Le facteur de déphasage se règle de 0,8 surexcité à 0,8 sous-excité, ce qui permet de suivre les consignes de puissance réactive demandées pour les raccordements de cette puissance.

Caractéristiques techniques de l’onduleur SMA Sunny Tripower CORE2

La fiche SMA du STP 110-60, version avec AFCI, est à télécharger dans l’onglet « Fiche technique ». Page officielle : SMA. Pour situer ce modèle dans l’offre, voyez nos onduleurs réseau, nos onduleurs triphasés, les produits SMA et notre page de calcul de production.

Questions fréquentes

Faut-il des coffrets DC avec l’onduleur SMA Sunny Tripower CORE2 ?

Non : 24 chaînes se branchent directement sur l’onduleur, d’après SMA (mise en service sans coffret DC).

Pour quelle taille d’installation ?

Pour environ 110 à 165 kWc par appareil, la puissance PV maximale indiquée par SMA étant de 165 000 Wc.

La protection contre les arcs électriques est-elle incluse dans l’onduleur Sunny Tripower CORE2 ?

Oui, sur les appareils produits à partir de novembre 2022, selon la fiche SMA.

Quelle différence avec le Sunny Tripower 125 ?

Le Sunny Tripower 125 monte à 125 kW ; le CORE2 délivre 110 kW avec le même nombre de trackers (12).

Quelle garantie pour l’onduleur Sunny Tripower CORE2 ?

La fiche SMA indique une garantie de 5 ans en série, avec des extensions optionnelles à 10, 15 ou 20 ans.
