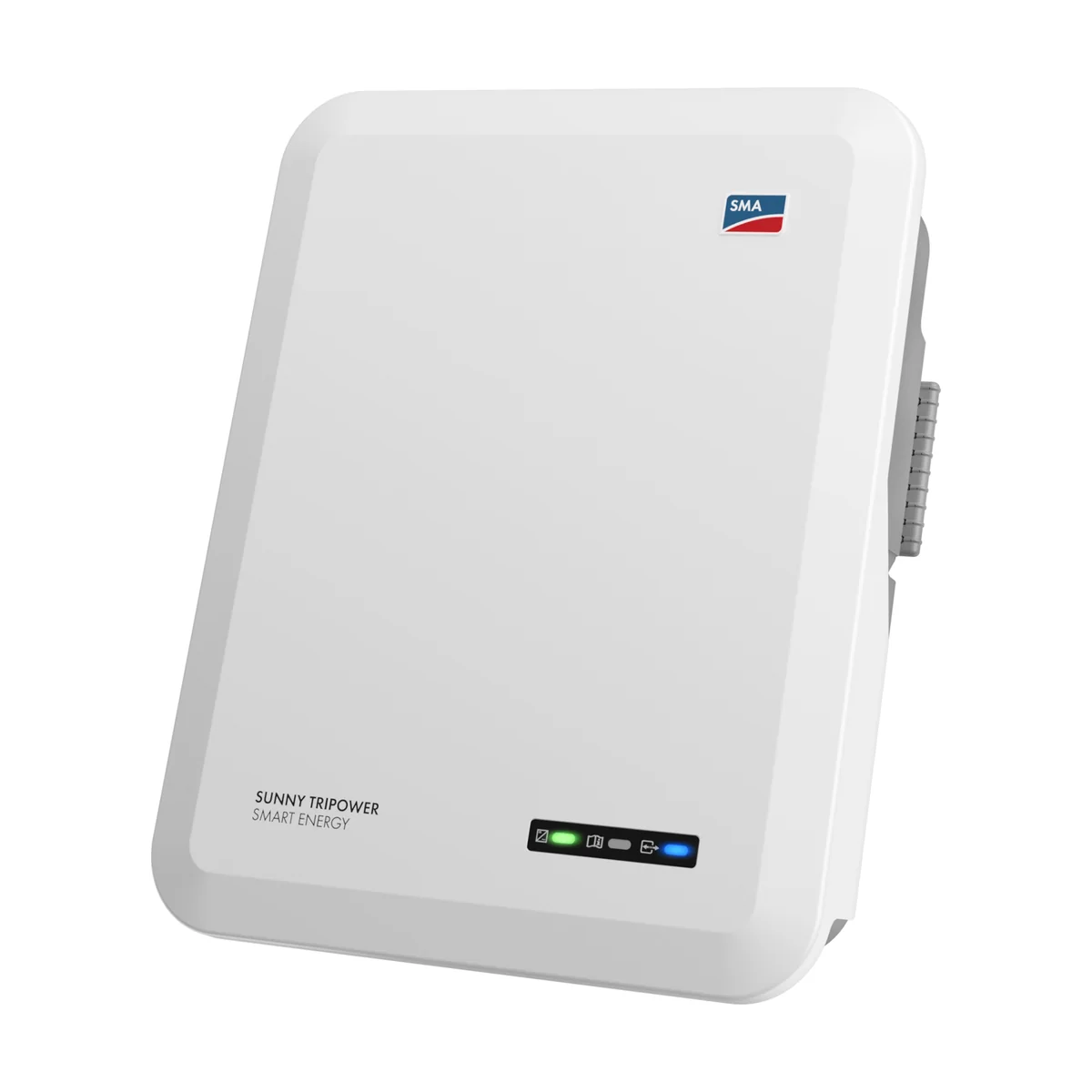

L’onduleur hybride SMA Sunny Tripower Smart Energy s’adresse aux maisons raccordées en triphasé qui veulent stocker leur production. Il combine onduleur solaire et chargeur de batterie (couplage DC) et garde la maison alimentée pendant une coupure du réseau.
Un secours automatique sur les trois phases
La fonction d’alimentation de secours est intégrée et automatique : en cas de panne, l’onduleur bascule en mode îloté en 30 ms à 10 s (réglable) et alimente les circuits choisis, en monophasé comme en triphasé. Jusqu’à 13 800 W de consommateurs peuvent être reliés à cette sortie. En fonctionnement isolé, la puissance triphasée assignée va de 5 000 W (5.0) à 10 000 W (10.0).
Batterie et gestion de l'énergie
La batterie lithium-ion haute tension (150 à 600 V) se charge jusqu’à 7 500 W sur le 5.0, 9 000 W sur le 6.0 et 10 600 W sur les 8.0 et 10.0, selon la batterie raccordée. La fiche de la batterie SMA Home Storage cite cet onduleur parmi les modèles compatibles, et SMA liste d’autres batteries autorisées. Avec un Sunny Home Manager, l’onduleur pilote les consommations et limite l’injection entre 0 et 100 %.
Quelle puissance choisir ?
SMA autorise 7 500 Wc de panneaux sur le 5.0, 9 000 Wc sur le 6.0, 12 000 Wc sur le 8.0 et 15 000 Wc sur le 10.0. Les deux trackers MPP acceptent 12,5 A ; sur le 10.0, l’entrée B passe à 25 A avec deux chaînes. Le rendement européen va de 97,3 % à 97,8 %. Le choix dépend de la toiture, de la batterie visée et de la puissance souscrite ; notre bureau d’études le valide avec vous.
Installation et suivi
Le boîtier IP65 de 500 × 598 × 173 mm pèse 30 kg et refroidit sans ventilateur (30 dB(A)). Les raccords sont externes : SUNCLIX pour les panneaux, MC4 pour la batterie avec un câble de 3 m fourni, fiche AC. Les parafoudres DC et AC de type II sont intégrés. La mise en service passe par une application, et SMA Smart Connected assure une surveillance proactive. SMA ShadeFix optimise la production en cas d’ombres.
Caractéristiques techniques de l’onduleur hybride SMA Sunny Tripower Smart Energy
Par modèle
| Puissance assignée AC | Référence | Puissance PV max. | Charge / décharge batterie max. | Rendement européen |
|---|---|---|---|---|
| 5.0 kW | STP5.0-3SE-40 | 7 500 Wc | 7 500 W / 6 000 W | 97,3 % |
| 6.0 kW | STP6.0-3SE-40 | 9 000 Wc | 9 000 W / 7 200 W | 97,5 % |
| 8.0 kW | STP8.0-3SE-40 | 12 000 Wc | 10 600 W / 10 600 W | 97,8 % |
| 10.0 kW | STP10.0-3SE-40 | 15 000 Wc | 10 600 W / 10 600 W | 97,5 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50 Hz |
| Rendement max. | 98,2 % (98,1 % sur le 10.0) |
| Tension d'entrée max. | 1 000 V |
| Tension min. / de démarrage | 150 V / 180 V |
| Trackers MPP | 2 (12,5 A chacun ; entrée B à 25 A et 2 chaînes sur le 10.0) |
| Batterie | Lithium-ion haute tension, 150 à 600 V, 30 A (liste des batteries autorisées SMA) |
| Secours intégré | Automatique, 3 phases, bascule de 30 ms à 10 s (réglable) ; jusqu'à 13 800 W raccordables |
| Protections | Parafoudres DC et AC type II, surveillance du courant de défaut |
| Indice de protection | IP65 |
| Température de fonctionnement | -25 °C à +60 °C |
| Refroidissement | Convection, 30 dB(A) |
| Dimensions (L × H × P) | 500 × 598 × 173 mm |
| Poids | 30 kg |
| Connectique | SUNCLIX (PV), MC4 (batterie, câble de 3 m inclus), fiche AC |
| Communication | WLAN, 2 Ethernet, CAN batterie ; 5 entrées / 1 sortie numériques |
| Garantie | 5 ans ; 10 ans après enregistrement du produit chez SMA |
| Normes (extrait) | EN 50549-1, VDE-AR-N 4105, IEC 62109-1/-2 |
Questions fréquentes
Le Sunny Tripower Smart Energy fonctionne-t-il sans batterie ?
Oui, il produit comme un onduleur solaire triphasé ; la batterie s'ajoute ensuite.
Le secours est-il inclus ?
Oui, la fonction de secours automatique est intégrée d'après la fiche SMA, avec une bascule réglable de 30 ms à 10 s.
Quelle batterie associer ?
Une batterie lithium-ion haute tension de la liste SMA, par exemple la SMA Home Storage.
Quelle garantie ?
5 ans, étendus à 10 ans après enregistrement de l'appareil chez SMA.
