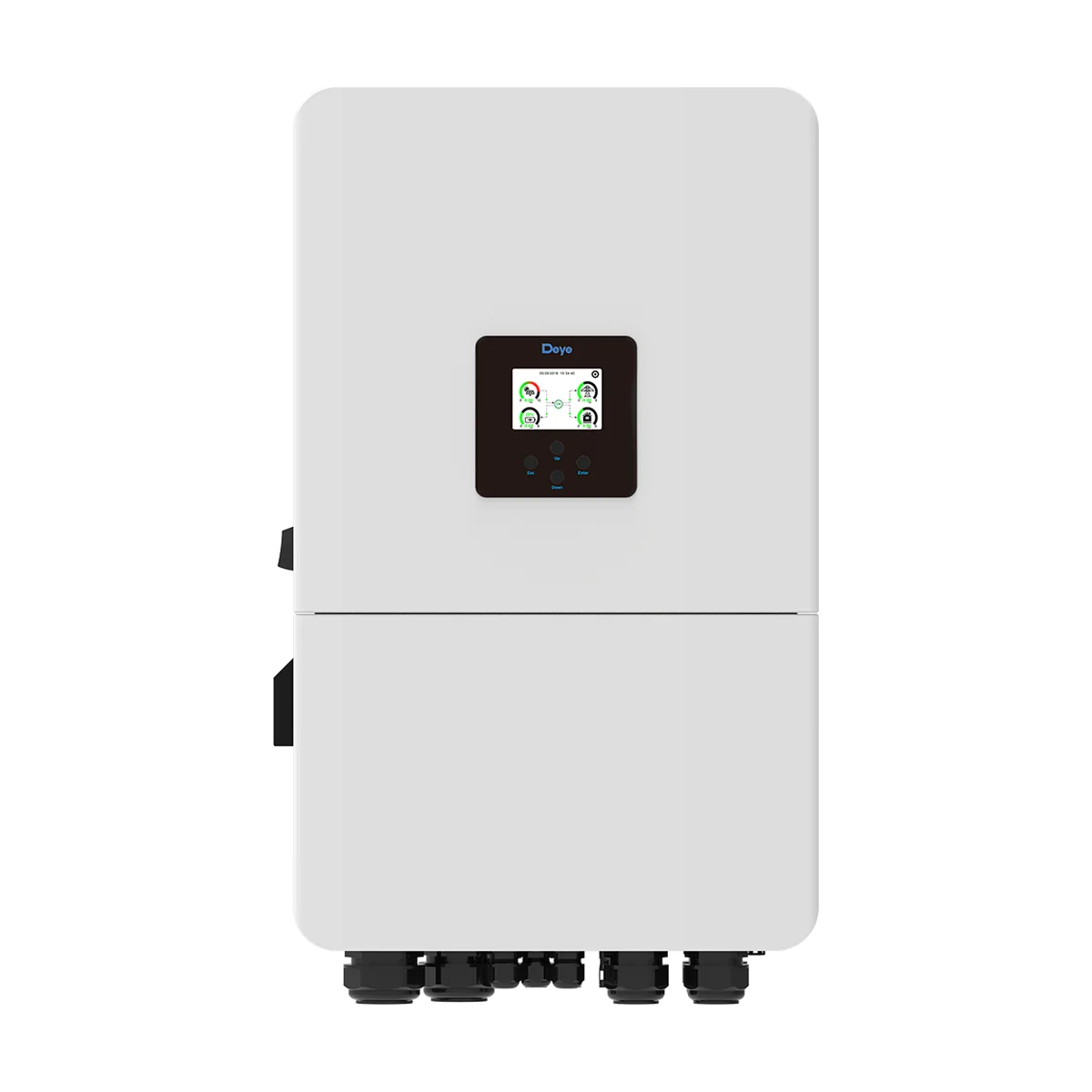

L’onduleur hybride Deye SG05LP3 14-20 kW s’adresse aux grandes maisons et aux petits sites professionnels en triphasé qui veulent un stockage 48 V de forte capacité : gîtes, exploitations, ateliers, maisons avec pompe à chaleur et recharge de véhicules.
Un stockage 48 V de forte puissance
Ces modèles disposent de deux entrées batterie et chargent ou déchargent de 260 A (14 kW) à 350 A (20 kW). À 48 V, cela représente une puissance de batterie élevée, capable d’alimenter de gros consommateurs le soir. La batterie, en lithium ou en plomb, se compose de modules que l’on ajoute au fil des besoins ; en lithium, l’onduleur s’adapte au BMS.
Panneaux et dimensionnement de l'onduleur hybride Deye SG05LP3 14-20
Deux trackers de 36 A reçoivent chacun deux chaînes, de 160 à 650 V (800 V au maximum). Deye admet 22 400 W de panneaux sur le 14 kW et 32 000 W sur le 20 kW. Ces courants élevés conviennent aux panneaux bifaciaux et de grande taille. Le choix de la puissance dépend autant de la toiture que des besoins en secours et de la taille de la batterie : notre bureau d’études fait ce calcul avec vous.
Secours et gestion
En cas de coupure, le site reste alimenté en triphasé, chaque phase pouvant fournir jusqu’à la moitié de la puissance nominale, avec une pointe de deux fois la puissance pendant 10 secondes. Le courant de passage du réseau vers les charges atteint 70 A. Six plages horaires de charge et de décharge, la recharge par groupe électrogène et le couplage AC avec une installation existante sont prévus ; jusqu’à 10 onduleurs se montent en parallèle.
Installation
Le boîtier IP65 de 456 × 750 × 268,5 mm pèse 51,9 kg : la pose se fait à deux, sur un mur capable de le porter. Ventilé, il reste sous 60 dB et fonctionne de -40 °C à +65 °C. Les protections comprennent les parafoudres de type II, la détection d’isolement et de courant résiduel et l’anti-îlotage ; la détection d’arc est en option. Chaque kWh stocké puis consommé évite un achat à 0,2001 €.
Caractéristiques techniques de l’onduleur hybride Deye SG05LP3 14-20
Par modèle
| Puissance nominale AC | Référence | Courant batterie max. | Puissance PV max. | Puissance apparente max. |
|---|---|---|---|---|
| 14 kW | SUN-14K-SG05LP3-EU-SM2 | 260 A | 22 400 W | 15 400 VA |
| 15 kW | SUN-15K-SG05LP3-EU-SM2 | 280 A | 24 000 W | 16 500 VA |
| 16 kW | SUN-16K-SG05LP3-EU-SM2 | 300 A | 25 600 W | 17 600 VA |
| 18 kW | SUN-18K-SG05LP3-EU-SM2 | 330 A | 28 800 W | 19 800 VA |
| 20 kW | SUN-20K-SG05LP3-EU-SM2 | 350 A | 32 000 W | 22 000 VA |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L+N+PE, 230/400 V |
| Batterie | 48 V (40 à 60 V), plomb ou lithium, 2 entrées |
| Tension d'entrée PV max. | 800 V |
| Tension de démarrage | 160 V |
| Plage MPPT | 160 à 650 V |
| Trackers MPPT / chaînes | 2 trackers de 36 A, 2 chaînes chacun |
| Sortie déséquilibrée | 100 % par phase, jusqu'à 50 % de la puissance nominale par phase |
| Passage réseau vers charges | 70 A |
| Puissance de pointe hors réseau | 2 fois la puissance nominale pendant 10 s |
| Rendement | 97,6 % max., 97,0 % européen |
| Indice de protection | IP65 |
| Bruit | < 60 dB |
| Température de fonctionnement | -40 °C à +65 °C (réduction au-delà de 45 °C) ; altitude 3 000 m |
| Dimensions | 456 × 750 × 268,5 mm |
| Poids | 51,9 kg |
| Communication | RS485/RS232/CAN ; WiFi, 4G, Bluetooth ou LAN en option |
| Garantie | 5 ans, jusqu'à 10 ans selon le pays d'installation (conditions Deye) |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105, CEI 0-21 |
Questions fréquentes
Pourquoi deux entrées batterie ?
Pour répartir les forts courants (jusqu'à 350 A) sur deux raccordements de batterie.
Quelle différence avec le SG05LP3 de 5 à 12 kW ?
Plus de puissance, deux entrées batterie, des trackers de 36 A et un boîtier plus grand (51,9 kg contre 35,2 kg).
Faut-il un raccordement triphasé ?
Oui, l'onduleur est triphasé 230/400 V.
