Le BMS Dyness Tower BDU (Battery Disconnect Unit) est le cerveau de la tour Dyness. Il surveille les modules HV9637 placés dessous, commande la mise sous tension et la coupure, et transmet à l’onduleur hybride l’état de charge et les limites de courant de la batterie.
En bref : le BMS Dyness Tower BDU (504 × 380 × 156,5 mm, livré avec son socle) coiffe une Tower T de 2 à 6 modules HV9637, soit 7,10 à 21,31 kWh entre 168 et 648 V. Il porte le disjoncteur DC et les bornes vers l’onduleur, dialogue en CAN ou RS485 et autorise jusqu’à 12 tours en parallèle.
Le rôle du BMS Dyness Tower BDU dans une tour

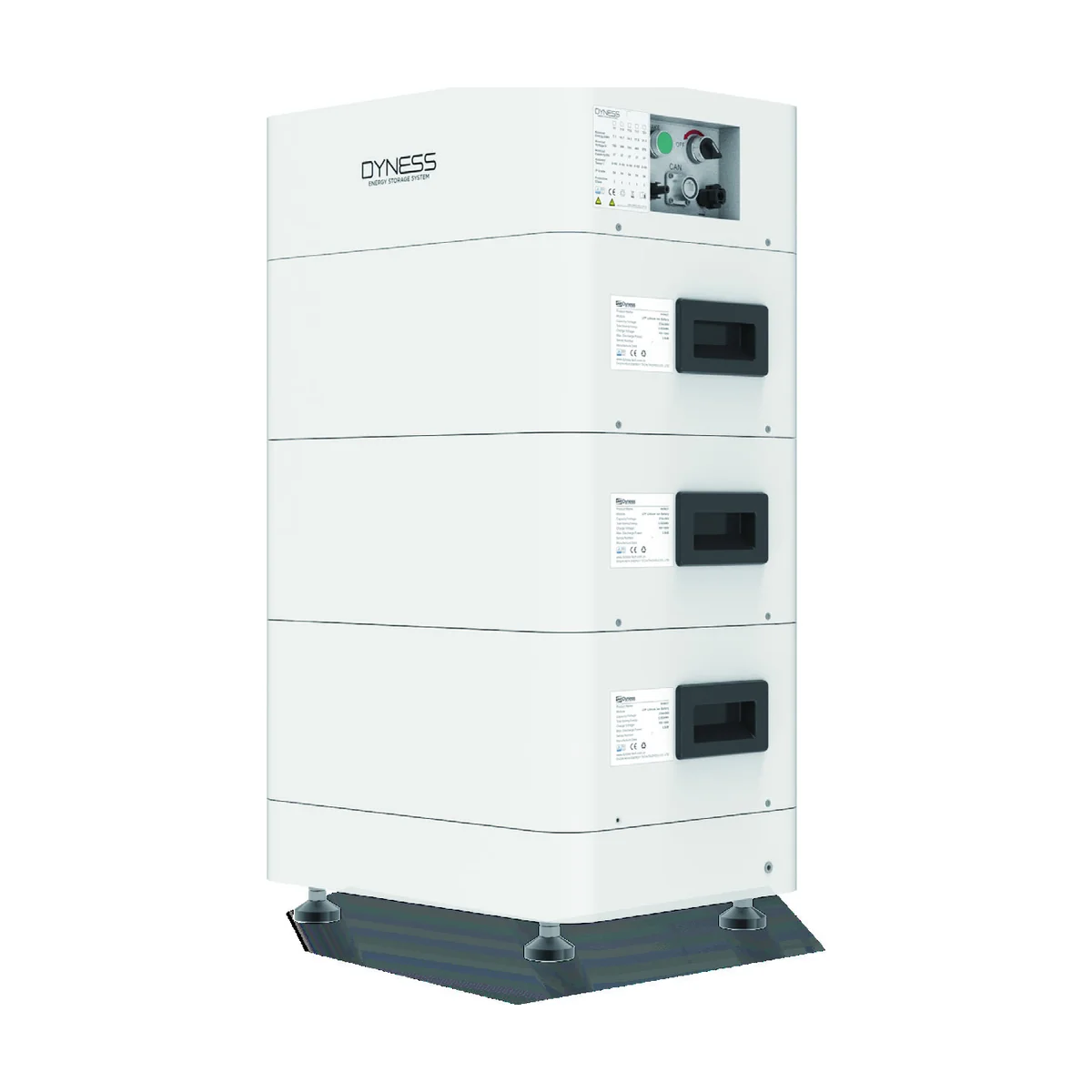

Une tour Dyness se monte toujours dans le même ordre : le socle au sol, deux à six modules HV9637 empilés, puis le BDU au sommet. Les modules se connectent entre eux par des connecteurs composites, sans câble apparent ; c’est le BDU qui porte le disjoncteur DC, les bornes de puissance positive et négative vers l’onduleur et les ports de communication. D’après le manuel Dyness, le BMS Dyness Tower BDU arrive posé sur le socle : on les sépare au déballage, on installe le socle, les modules, puis on replace le contrôleur en haut de la colonne.
Le colisage décrit par le manuel comprend aussi un cordon RJ45 de 2 m vers l’onduleur, un passe-câble RJ45 étanche pour l’entrée du BDU, la visserie (vis M4 × 10 et M6 × 14) et deux cosses OT pour les câbles de puissance.
Quand acheter le BMS Dyness Tower BDU seul ?
Nos tours Tower T7 à T21 intègrent déjà ce contrôleur. Le proposer à part sert à composer une tour à partir de modules achetés séparément, à créer une deuxième colonne à côté d’une batterie existante (jusqu’à 12 tours en parallèle) ou à remplacer un contrôleur endommagé : le manuel prévoit d’ailleurs le remplacement direct du BDU en cas de relais ou de fusible défectueux. Sans module HV9637, le BMS Dyness Tower BDU ne stocke aucune énergie.
Selon le nombre de modules placés sous le BMS Dyness Tower BDU, le manuel Tower donne les valeurs suivantes :
| Tour | Modules HV9637 | Hauteur | Poids | Puissance avec communication onduleur |
|---|---|---|---|---|
| T7 | 2 | 700 mm | 105 kg | 4,2 kW |
| T10 | 3 | 900 mm | 146 kg | 6,39 kW |
| T14 | 4 | 1 100 mm | 187 kg | 8,52 kW |
| T17 | 5 | 1 300 mm | 228 kg | 10,65 kW |
| T21 | 6 | 1 500 mm | 269 kg | 12,78 kW |
Caractéristiques électriques et installation
La tension de la tour dépend du nombre de modules : 192 V nominaux avec deux modules, 576 V avec six, pour une plage de fonctionnement comprise entre 168 et 648 V. Le contrôleur Dyness Tower BDU dialogue en CAN ou RS485 avec l’onduleur. Pour la mise en route, Dyness demande de réveiller d’abord le BDU, puis d’attendre la fin de la précharge avant de connecter l’onduleur. En communication avec l’onduleur, la tour charge et décharge jusqu’à 22,5 A ; en décharge, le courant normal est de 18,5 A et le maximum de 37 A. Le courant de court-circuit annoncé est de 1,5 kA.
La liste de colisage du manuel donne 504 × 380 × 156,5 mm pour le BDU et 504 × 380 × 186 mm pour le socle. Dyness ne publie pas le poids du BDU seul ; nous l’avons déduit de la fiche : une Tower T7 pèse 105 kg pour deux modules de 41 kg, soit 23 kg pour le contrôleur et le socle réunis. La tour est classée IP54, ce qui permet une pose intérieure ou extérieure ; elle se charge entre 0 et 50 °C et se décharge de -10 à 50 °C. Élément de batterie : TVA de 20 %.
Caractéristiques techniques du BMS Dyness Tower BDU
| Caractéristique | Valeur |
|---|---|
| Référence | Tower BDU |
| Dimensions du BDU (L × P × H) | 504 × 380 × 156,5 mm |
| Dimensions du socle | 504 × 380 × 186 mm |
| Poids BDU + socle (déduit de la fiche) | 23 kg |
| Rôle | Contrôleur (BMS) de la batterie Dyness Tower, posé au sommet de la colonne |
| Modules pilotés | 2 à 6 modules HV9637 (96 V, 37 Ah) |
| Énergie du système | 7,10 à 21,31 kWh selon le nombre de modules |
| Tension de fonctionnement | 168 à 648 V selon le nombre de modules |
| Tension nominale du système | 192 à 576 V |
| Façade | Disjoncteur DC, bornes de puissance vers l’onduleur, ports de communication |
| Communication | CAN / RS485 |
| Indice de protection (tour) | IP54 |
| Extension | Jusqu’à 12 tours en parallèle |
| Calcul du poids | Tower T7 105 kg − 2 modules de 41 kg = 23 kg pour le BDU et le socle |
La fiche Dyness Tower et l’extrait de son manuel (version 20240306) figurent dans l’onglet « Fiche technique ». Page officielle de la gamme : Dyness. Pour le reste du système : batteries solaires, onduleurs hybrides, produits Dyness et installation résidentielle.
Questions fréquentes
Le BMS Dyness Tower BDU contient-il des cellules ?
Non. Il gère la tour ; l’énergie est stockée dans les modules HV9637 placés dessous.
Combien de modules peut-il piloter ?
De 2 à 6 modules HV9637, soit 7,10 à 21,31 kWh par tour.
Est-il compatible avec les modules Tower Pro ou Tower S3 ?
Non : la Tower Pro utilise le contrôleur BC-PRO et les modules HV9640, la Tower S3 son propre BDU et les modules HV9637S.
Le socle est-il fourni avec le BMS Dyness Tower BDU ?
Oui, le BDU est livré posé sur son socle de 504 × 380 × 186 mm, d’après le manuel Dyness.
