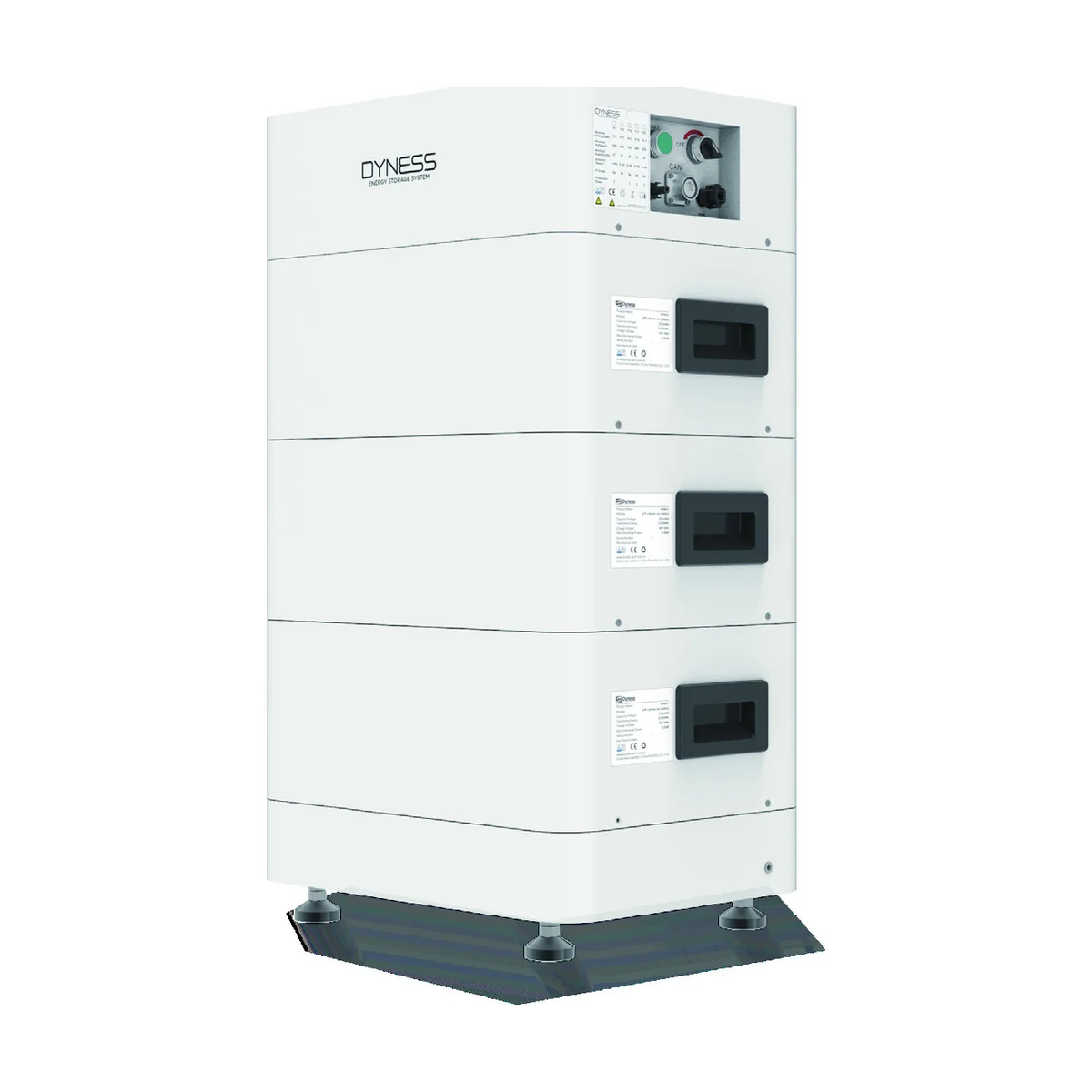

La batterie Dyness HV9637 est la brique de base de la Dyness Tower : un module de 30 cellules lithium fer phosphate en série, soit 96 V et 37 Ah. Seul, il ne se raccorde pas à un onduleur ; il se place entre le socle et le contrôleur Tower BDU, qui le pilote avec les autres modules de la colonne.
En bref : la batterie Dyness HV9637 apporte 3,552 kWh par module (41 kg, IP54) à une Tower T de 2 à 6 modules, soit 7,10 à 21,31 kWh entre 192 et 576 V. Elle ne se mélange pas avec les modules HV9637S (Tower S3) et HV9640 (Tower Pro).
Agrandir une tour Dyness existante avec la batterie Dyness HV9637
C’est l’usage le plus courant : vous avez une Tower T7 ou T10 et votre consommation du soir a augmenté (voiture électrique, pompe à chaleur). Chaque module ajouté apporte 3,552 kWh et relève la tension de la tour de 96 V : une T10 (trois modules) devient une T14 (quatre modules, 384 V). La tour accepte six modules au maximum. Nous vérifions avant commande que la nouvelle tension reste dans la plage batterie de votre onduleur.
Comme les modules sont montés en série, la tension nominale de la tour se lit directement : 192 V avec deux modules, 288 V avec trois, 384 V avec quatre, 480 V avec cinq et 576 V avec six. La capacité reste de 37 Ah quel que soit le nombre de modules, et Dyness recommande de ne pas décharger la tour au-delà de 95 %. Selon le manuel, la tour délivre 18,5 A en décharge normale, 37 A au maximum, et 22,5 A en charge comme en décharge lorsqu’elle communique avec l’onduleur, soit 4,2 kW pour une T7 et 12,78 kW pour une T21. Ces valeurs servent à régler l’onduleur lors de la mise en service ; nous les reportons dans le dossier de votre installation.
Ce que contient la batterie Dyness HV9637
Le manuel Dyness détaille la composition de la batterie Dyness HV9637 : trente cellules lithium fer phosphate de 37 Ah sous 3,2 V, qui stockent chacune 118,4 Wh. Le module se charge jusqu’à 109,5 V et ne descend pas sous 84 V ; son courant de charge normal est de 18,5 A, 37 A au maximum. Il communique en CAN avec le contrôleur et se raccorde par des connecteurs composites en haut et en bas, qui transportent à la fois la puissance et la communication.
Dyness propose trois modules de 96 V qui se ressemblent mais ne s’échangent pas. Avant de commander une batterie Dyness HV9637, comparez la référence de votre tour :
| Module | Tour | Énergie | Capacité | Poids | Dimensions | Protection |
|---|---|---|---|---|---|---|
| HV9637 | Tower T (T7 à T21) | 3,552 kWh | 37 Ah | 41 kg | 380 × 504 × 240 mm | IP54 |
| HV9637S | Tower S3 (TS7 à TS21) | 3,552 kWh | 37 Ah | 40 kg | 380 × 504 × 240 mm | IP54 |
| HV9640 | Tower Pro (TP7 à TP23) | 3,84 kWh | 40 Ah | 40,5 kg | 587 × 310 × 241 mm | IP55 |
Manutention, installation et compatibilité
Avec 41 kg pour 380 × 504 × 240 mm, la batterie Dyness HV9637 se porte à deux : le manuel demande plus d’une personne sans équipement de levage. Il fonctionne entre 0 °C et 50 °C et reste classé IP54 une fois monté ; côté tour, Dyness autorise la charge de 0 à 50 °C et la décharge à partir de -10 °C. On pose le module sur le socle ou sur le module précédent, on le verrouille, puis on replace le contrôleur au sommet. Une Tower T21 complète pèse 269 kg pour 1 500 mm de haut.
La batterie Dyness HV9637 est le module de la gamme Tower T (T7 à T21). Les tours Tower S3 utilisent le module HV9637S et les Tower Pro le module HV9640 : ces références ne se mélangent pas dans une même colonne. Les batteries sont soumises à une TVA de 20 %.
Caractéristiques techniques de la batterie Dyness HV9637
| Caractéristique | Valeur |
|---|---|
| Référence | HV9637 |
| Énergie du module | 3,552 kWh |
| Tension nominale | 96 V |
| Dimensions (L × P × H) | 380 × 504 × 240 mm |
| Poids | 41 kg |
| Capacité | 37 Ah |
| Cellules | 30 cellules LFP de 3,2 V et 37 Ah en série |
| Tension de charge du module | 109,5 V |
| Tension de décharge minimale | 84 V |
| Courant de charge | 18,5 A normal, 37 A max. |
| Communication | CAN |
| Indice de protection | IP54 |
| Température de fonctionnement | 0 °C à +50 °C |
| Degré de pollution | II |
| Tour associée | Dyness Tower T7 à T21, 2 à 6 modules sous le contrôleur Tower BDU |
La fiche Dyness Tower et l’extrait du manuel (version 20240306) sont proposés dans l’onglet « Fiche technique ». Page de la gamme : Dyness. Pages liées : batteries solaires, onduleurs hybrides, produits Dyness, installation résidentielle.
Questions fréquentes
Combien de modules HV9637 dans une tour ?
De 2 à 6, soit de 7,10 kWh (Tower T7) à 21,31 kWh (Tower T21).
La batterie Dyness HV9637 fonctionne-t-elle seule ?
Non : il lui faut un socle et le contrôleur Tower BDU, qui la relie à l’onduleur.
Peut-on la mettre dans une Tower S3 ou une Tower Pro ?
Non, ces tours utilisent respectivement les modules HV9637S et HV9640.
Quelle puissance donne une tour équipée de batteries HV9637 ?
De 4,2 kW (deux modules) à 12,78 kW (six modules) en charge et décharge continues, en communication avec l’onduleur.
