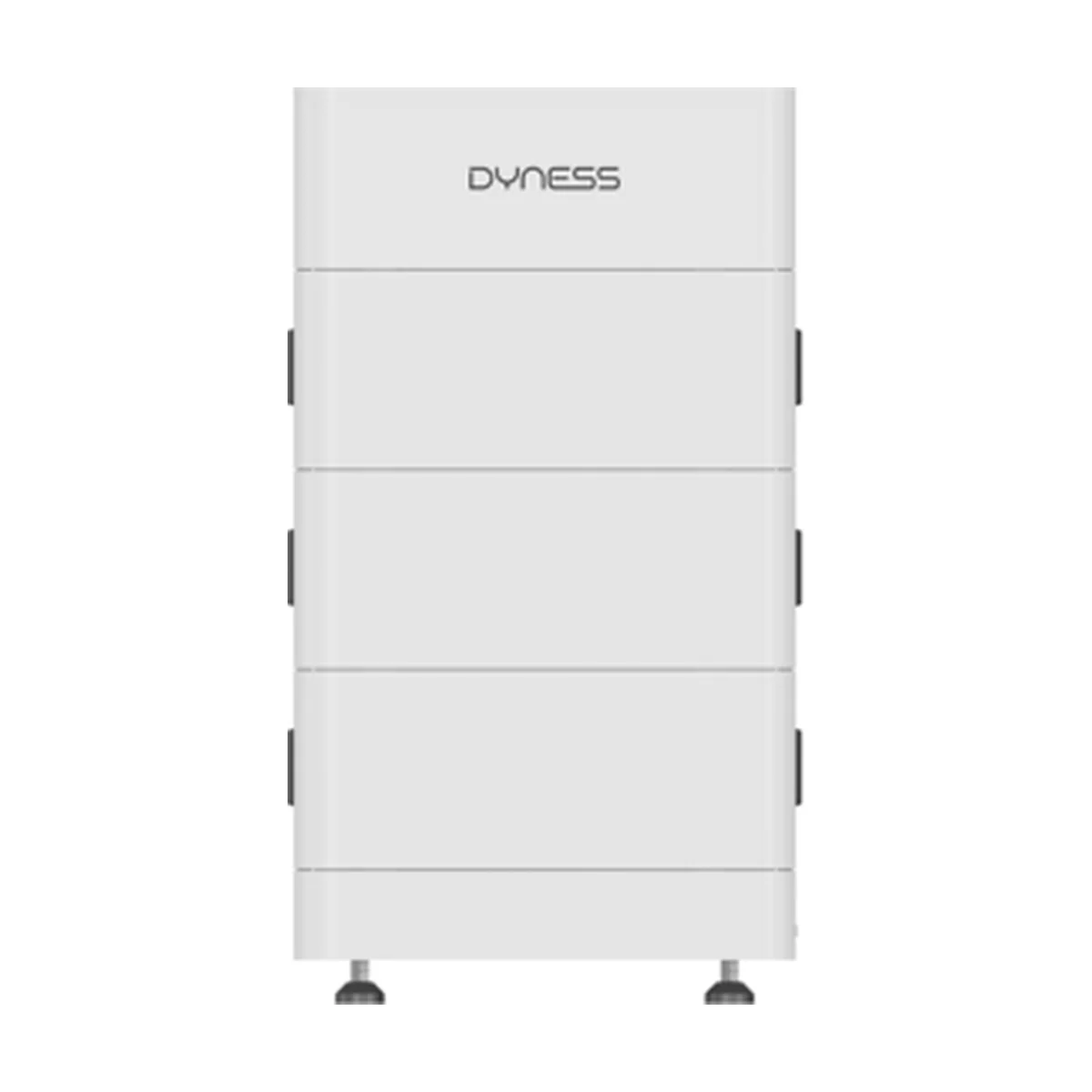

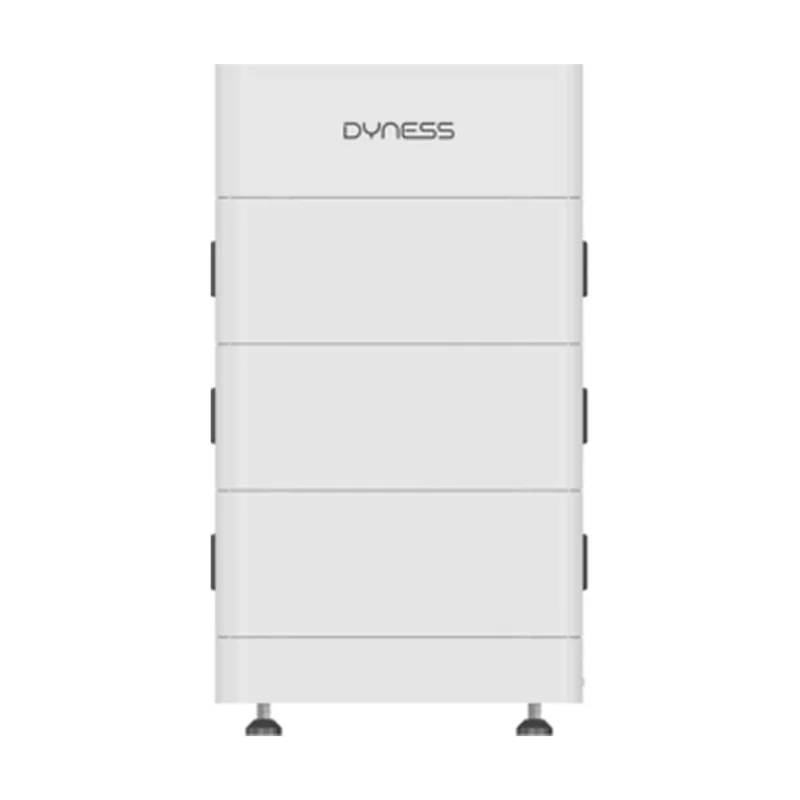

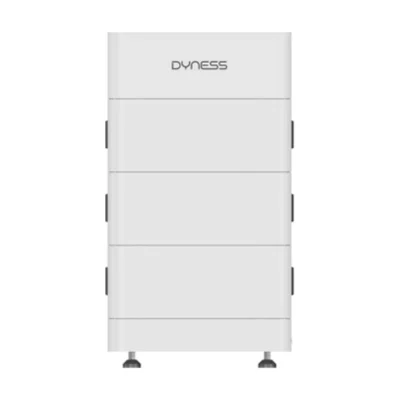

Le BMS Dyness Tower S3, appelé SBDU dans le manuel, commande la tour Tower S3. Placé au sommet de la colonne, il surveille les modules HV9637S, ouvre ou ferme le circuit de puissance et échange avec l’onduleur hybride les consignes de charge et de décharge.
En bref : le BMS Dyness Tower S3 pilote de 2 à 6 modules HV9637S, soit une tour de 7,10 à 21,31 kWh fonctionnant entre 168 et 648 V. Il porte le disjoncteur DC, le bouton de réveil, le Wi-Fi et deux ports pour relier jusqu’à 12 tours, et dialogue en CAN/RS485 avec l’onduleur.
Ce que l’on trouve sur le BMS Dyness Tower S3
Le manuel Tower S3 décrit la façade du contrôleur : un disjoncteur DC, une prise positive et une prise négative vers l’onduleur, un port RJ45 de communication CAN/RS485 vers l’onduleur, deux ports « parallèle » pour relier plusieurs tours, un voyant et une antenne Wi-Fi. Le bouton WAKE, maintenu cinq secondes, démarre le système. C’est ce Wi-Fi qui permet le suivi en temps réel, la commande à distance et les mises à jour annoncés par Dyness.
Selon la liste de colisage du manuel, le BMS Dyness Tower S3 est accompagné de quoi raccorder la tour :
- un cordon RJ45 noir de 2 m pour la communication avec l’onduleur ;
- un cordon CAN de 2 m, pour l’onduleur ou le chaînage entre tours ;
- deux câbles de puissance de 6 mm² (rouge pour le positif, noir pour le négatif) de 2 m, avec leurs connecteurs ;
- deux passe-câbles RJ45 étanches et une résistance de fin de ligne CAN de 120 Ω.
À quoi sert le BMS Dyness Tower S3 vendu seul ?
Nos batteries Tower S3 TS10 à TS21 sont livrées avec leur contrôleur. Acheté à part, le BMS Dyness Tower S3 permet de monter une tour avec des modules HV9637S vendus séparément, d’ajouter une colonne à une installation existante (jusqu’à 12 tours en parallèle) ou de remplacer un contrôleur. Il ne contient pas de cellules : il faut au moins deux modules pour disposer d’une batterie.
Dyness ne publie pas de fiche propre au contrôleur S3. Nous avons donc déduit son encombrement de la fiche technique : une TS7 mesure 720 mm de haut et pèse 103 kg avec deux modules de 240 mm et 40 kg. Le contrôleur et le socle occupent donc 240 mm de hauteur sur l’empreinte de la tour (504 × 380 mm) et pèsent 23 kg ensemble.
Mise en service et compatibilité
Après avoir empilé les modules et posé le contrôleur, on relie les câbles de puissance et de communication à l’onduleur, on enclenche le disjoncteur DC puis on réveille le système. Le manuel recommande de laisser la précharge se faire avant de fermer la liaison avec l’onduleur. La tension de fonctionnement varie de 168 à 648 V selon le nombre de modules ; le courant de court-circuit de la tour est de 1,5 kA. La tour se charge entre 0 et 50 °C, se décharge à partir de -10 °C, et reste classée IP54.
Côté onduleur, la fiche Tower S3 cite notamment Ingeteam, Solis, GoodWe, Solplanet, SAJ, Deye, Hoymiles, Solinteg et Kaco. Lorsque l’onduleur communique avec la batterie, la puissance continue atteint 0,6 C, soit 6,39 kW pour trois modules et 12,78 kW pour six. Nous contrôlons la plage de tension batterie de votre onduleur et sa version logicielle avant de valider le montage, afin que le contrôleur et l’onduleur se reconnaissent dès la première mise sous tension. Élément de batterie : TVA de 20 %.
Caractéristiques techniques du BMS Dyness Tower S3
| Caractéristique | Valeur |
|---|---|
| Référence | Tower S3 SBDU |
| Dimensions BDU + socle dans la colonne (déduites) | 504 × 380 × 240 mm |
| Poids BDU + socle (déduit de la fiche) | 23 kg |
| Rôle | Contrôleur (BMS) de la batterie Dyness Tower S3, au sommet de la colonne |
| Modules pilotés | 2 à 6 modules HV9637S (96 V, 37 Ah) |
| Énergie du système | 7,10 à 21,31 kWh selon le nombre de modules |
| Tension de fonctionnement | 168 à 648 V |
| Façade | Disjoncteur DC, bouton WAKE, voyant et antenne Wi-Fi, bornes + et −, port onduleur CAN/RS485, 2 ports parallèle |
| Communication | CAN / RS485 |
| Indice de protection (tour) | IP54 |
| Courant de court-circuit (tour) | 1,5 kA |
| Extension | Jusqu’à 12 tours en parallèle |
| Calcul | TS7 : 720 mm et 103 kg pour 2 modules de 240 mm et 40 kg → 240 mm et 23 kg pour BDU + socle |
La fiche Tower S3 et l’extrait du manuel Dyness sont joints dans l’onglet « Fiche technique ». Présentation officielle : Dyness. Pages liées : batteries solaires, onduleurs hybrides, produits Dyness, installation résidentielle.
Questions fréquentes
Le BMS Dyness Tower S3 fonctionne-t-il avec les modules HV9637 ?
Le manuel Tower S3 l’associe aux modules HV9637S ; nous ne garantissons pas le mélange avec l’ancienne génération.
Combien de tours peut-on relier ?
Jusqu’à 12 tours Tower S3 en parallèle, grâce aux deux ports parallèle du contrôleur.
Le contrôleur contient-il des cellules ?
Non, l’énergie est stockée dans les modules HV9637S placés dessous.
Comment démarre-t-on une tour équipée du BMS Dyness Tower S3 ?
On enclenche le disjoncteur DC, puis on maintient le bouton WAKE cinq secondes ; la précharge se fait avant la liaison avec l’onduleur.
