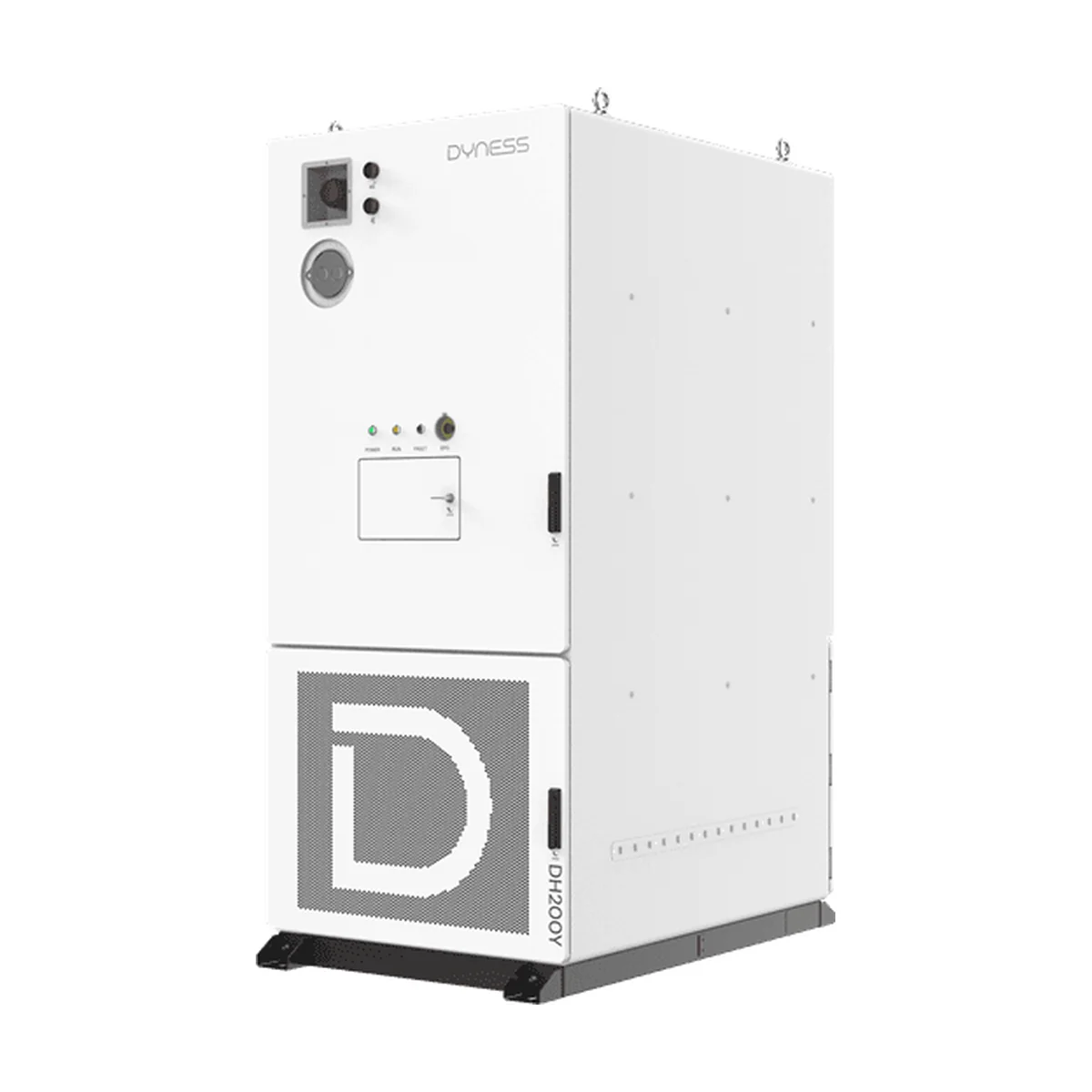

La batterie Dyness DH200Y est une armoire extérieure de 232 kWh destinée aux sites tertiaires et industriels. Sa particularité : les packs de batterie sont refroidis par un circuit liquide, tandis que le convertisseur de 100 kW reste refroidi par air.
En bref : la batterie Dyness DH200Y stocke 232 kWh en LiFePO4 sous 754 à 936 V et restitue 100 kW en 400 V triphasé. Elle occupe 1,58 m² au sol, se couple jusqu’à 10 armoires (2,3 MWh) et vise les bureaux, bâtiments commerciaux et stations de recharge raccordés au réseau.
Pourquoi un refroidissement liquide sur la batterie Dyness DH200Y ?
La durée de vie d’une batterie dépend beaucoup de l’écart de température entre ses cellules. Un circuit liquide répartit la chaleur plus régulièrement qu’une ventilation, en particulier lors de cycles quotidiens à forte puissance : Dyness annonce un écart de température d’au plus 3 °C au sein du cluster. Le groupe frigorifique de la batterie Dyness DH200Y (2,5 kW en froid, 2 kW en chauffage) maintient l’armoire en service entre -20 et +50 °C ; au-dessus de 45 °C, la puissance est volontairement réduite. L’efficacité maximale annoncée atteint 90 %.
Dyness présente la DH200Y comme un système tout-en-un à refroidissement liquide en 1 000 V continu. Sur 1,58 m² au sol, la densité atteint jusqu’à 147 kWh par mètre carré, un avantage quand la place manque sur un parking ou une cour d’entrepôt.
Capacité, puissance et extension
La batterie Dyness DH200Y contient 232 kWh de cellules lithium fer phosphate de 280 Ah, organisées en 5 packs, pour une tension de 754 à 936 V en courant continu. Le convertisseur délivre 100 kW en 400 V triphasé (145 A). Jusqu’à 10 armoires se couplent en parallèle, soit 2,3 MWh, et une interface d’extension en courant continu est réservée. Ces caractéristiques conviennent à l’écrêtement des pointes de puissance, au report de la production solaire d’un grand toit ou à l’alimentation d’un process pendant les heures chargées. La fiche ne prévoit ni entrée photovoltaïque ni mode hors réseau : le champ solaire reste raccordé à ses propres onduleurs.
Livraison, implantation et sécurité
Avec 2 600 kg (± 100 kg) pour 1 055 × 1 475 × 2 400 mm, la batterie Dyness DH200Y arrive par camion et se pose à la grue sur une dalle. Elle est classée IP55, ses packs et son convertisseur IP65, anticorrosion C3 (C5 en option pour les sites en bord de mer ou exposés), et fonctionne de 0 à 95 % d’humidité, jusqu’à 3 000 m d’altitude. Le niveau sonore reste inférieur ou égal à 75 dB. Sa conception modulaire facilite l’exploitation et la maintenance, avec une surveillance en ligne.
Côté sécurité, la DH200Y associe une détection incendie à trois niveaux, un extincteur à aérosol, la détection d’infiltration d’eau, une évacuation active et une ventilation antidéflagrante. Un écran tactile donne l’état du système, et la supervision à distance passe par Ethernet, 4G ou RS485. Certifications : CQC, CE, TÜV, LVD et UN38.3. La batterie Dyness DH200Y relève, comme toute batterie, d’une TVA de 20 %.
Caractéristiques techniques de la batterie Dyness DH200Y
| Caractéristique | Valeur |
|---|---|
| Référence | DH200Y |
| Capacité nominale | 232 kWh |
| Tension batterie (plage) | 754 à 936 V (continu) |
| Dimensions (L × P × H) | 1 055 × 1 475 × 2 400 mm |
| Poids | 2 600 kg (± 100 kg) |
| Batterie | LiFePO4, 280 Ah, 5 packs 1P52S ; 140 A nominal, 160 A max. |
| Côté réseau | 100 kW, 400 V triphasé (3P4L+PE), 145 A, 50 Hz, THDi ≤ 3 % |
| Mise en parallèle | Jusqu’à 10 armoires (2,3 MWh) |
| Surface au sol | 1,58 m² (jusqu’à 147 kWh/m²) |
| Efficacité max. | 90 % |
| Refroidissement | Liquide pour les packs, air pour le convertisseur |
| Groupe de refroidissement | 2,5 kW en froid, 2 kW en chauffage |
| Température de fonctionnement | -20 °C à +50 °C (réduction au-delà de 45 °C) |
| Humidité | 0 à 95 % sans condensation |
| Indice de protection | IP55 (packs et convertisseur IP65), anticorrosion C3 (C5 en option) |
| Bruit | ≤ 75 dB |
| Altitude | 3 000 m (déclassement au-delà de 2 000 m) |
| Protection incendie | Aérosol, détecteur multicapteur, détection d’infiltration d’eau, ventilation antidéflagrante |
| Affichage et communication | Écran tactile ; Ethernet, 4G, RS485 |
| Certifications | CQC, CE, TÜV, LVD, UN38.3 |
La fiche Dyness en français (version 20251009) se télécharge dans l’onglet « Fiche technique ». Fiche produit sur le site du fabricant : Dyness. Pour aller plus loin : nos batteries solaires, la gamme produits Dyness et notre calcul de production.
Questions fréquentes
Quelle différence entre la DH200Y et la DH200F ?
La DH200Y refroidit ses packs par liquide et stocke 232 kWh ; la DH200F est refroidie par air, stocke 215 kWh et propose en option une entrée photovoltaïque et un mode hors réseau.
La batterie Dyness DH200Y intègre-t-elle un onduleur ?
Oui : son convertisseur intégré restitue 100 kW sur un réseau triphasé 400 V.
Combien d’armoires DH200Y peut-on coupler ?
Jusqu’à 10 en parallèle, selon la fiche Dyness.
Quelle place faut-il prévoir pour la batterie Dyness DH200Y ?
Une dalle capable de porter 2,6 tonnes et 1,58 m² d’emprise, plus les dégagements d’accès et de maintenance définis à l’étude.
