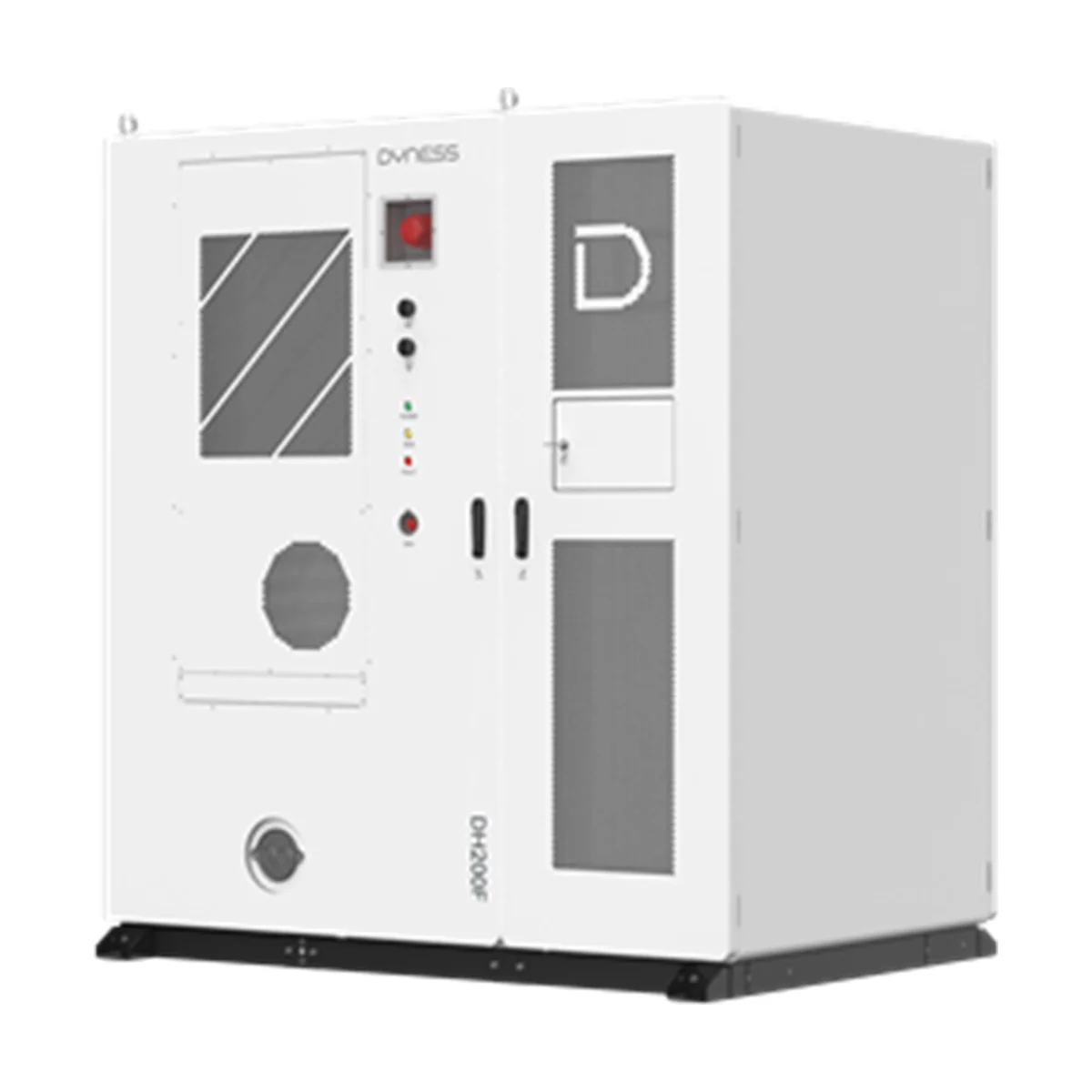

La batterie Dyness DH200F réunit dans une seule armoire extérieure les batteries, le convertisseur réseau, la climatisation, la protection incendie et la gestion d’énergie. Elle s’adresse aux exploitations agricoles, aux entrepôts, aux commerces et aux sites industriels raccordés en triphasé.
En bref : la batterie Dyness DH200F associe 215 kWh de cellules LiFePO4 et un convertisseur de 100 kW en 400 V triphasé, avec en option trois entrées photovoltaïques de 50 kW et un mode hors réseau de 100 kVA. Jusqu’à 12 armoires se couplent en parallèle, soit 2,58 MWh.
Un système complet dans une armoire
Là où une installation classique juxtapose onduleur, batteries et armoire électrique, la DH200F intègre tout : 215 kWh de cellules lithium fer phosphate de 280 Ah, un convertisseur de 100 kW en 400 V triphasé, un climatiseur de 3 kW en froid et 1 kW en chauffage, et un écran tactile. En option, Dyness ajoute trois trackers MPPT de 50 kW chacun (200 à 670 V) pour raccorder directement un champ photovoltaïque, et un mode hors réseau de 100 kVA qui accepte une charge 100 % déséquilibrée.
Le couplage photovoltaïque en courant continu évite une double conversion entre les panneaux et la batterie. La batterie Dyness DH200F intègre aussi un commutateur statique (STS) : selon Dyness, le basculement entre fonctionnement raccordé et hors réseau prend moins de 20 ms, ce qui maintient l’alimentation des équipements sensibles lors d’une coupure. Une interface d’extension en courant continu est réservée sur l’armoire.
Usages professionnels de la batterie Dyness DH200F
Avec 215 kWh et 100 kW, l’armoire permet de reporter la production solaire de midi vers la fin de journée, de limiter les pointes d’appel de puissance ou d’assurer un secours sur les équipements critiques (chambres froides, pompes, serveurs). Jusqu’à 12 armoires se couplent en parallèle côté réseau, 5 en fonctionnement hors réseau, pour les sites plus gourmands. Notre bureau d’études dimensionne le système à partir de votre courbe de charge.
Dyness cite aussi la réponse à la demande du réseau et l’intégration, par couplage alternatif, d’une centrale photovoltaïque existante, d’un groupe électrogène ou de bornes de recharge pour véhicules électriques. Plusieurs options de câblage sont prévues pour simplifier le raccordement sur site.
Logistique, implantation et sécurité
La batterie Dyness DH200F pèse 2 800 kg (± 100 kg) pour 1 845 × 1 190 × 2 250 mm. Le transport se fait par camion, la mise en place à la grue ou au chariot sur une dalle préparée. Classée IP55 et anticorrosion C3, refroidie par air, elle fonctionne dehors de -20 °C à +50 °C, avec une réduction de puissance au-delà de 45 °C, de 0 à 95 % d’humidité et jusqu’à 3 000 m d’altitude. Le bruit reste inférieur ou égal à 75 dB : à prendre en compte près de bureaux ou d’habitations.
La protection incendie de la batterie Dyness DH200F combine une détection à trois niveaux, une extinction par aérosol et par eau, la détection d’infiltration d’eau, une alarme sonore et visuelle et une ventilation antidéflagrante. La supervision passe par Ethernet, 4G ou RS485. L’armoire est certifiée CE, LVD et UN38.3. Comme toute batterie, elle relève d’une TVA de 20 %.
Caractéristiques techniques de la batterie Dyness DH200F
| Caractéristique | Valeur |
|---|---|
| Référence | DH200F |
| Capacité nominale | 215 kWh |
| Tension batterie (plage) | 696 à 864 V (continu) |
| Dimensions (L × P × H) | 1 845 × 1 190 × 2 250 mm |
| Poids | 2 800 kg (± 100 kg) |
| Batterie | LiFePO4, 280 Ah, 15 packs 1P16S ; 140 A nominal, 160 A max. |
| Côté réseau | 100 kW, 400 V triphasé (3P4L+PE), 167 A, 50/60 Hz, THDi ≤ 3 % |
| Hors réseau (option) | 100 kVA, 400 V, charge déséquilibrée 100 %, THDv ≤ 3 % |
| Photovoltaïque (option) | 3 MPPT, 50 kW × 3, 200 à 670 V, démarrage 250 V |
| Basculement réseau / hors réseau | < 20 ms (STS intégré) |
| Mise en parallèle | 12 armoires (réseau, 2,58 MWh), 5 (hors réseau) |
| Efficacité max. | 87 % |
| Climatisation | 3 kW en froid, 1 kW en chauffage |
| Température de fonctionnement | -20 °C à +50 °C (réduction au-delà de 45 °C) |
| Humidité | 0 à 95 % sans condensation |
| Indice de protection | IP55, anticorrosion C3 |
| Bruit | ≤ 75 dB |
| Altitude | 3 000 m (déclassement au-delà de 2 000 m) |
| Protection incendie | Aérosol, système à eau, détecteur multicapteur, détection d’infiltration d’eau, alarme sonore et visuelle, ventilation antidéflagrante |
| Affichage et communication | Écran tactile ; Ethernet, 4G, RS485 |
| Certifications | CE, LVD, UN38.3 |
La fiche Dyness en français (version 20251201) est disponible dans l’onglet « Fiche technique ». Présentation du constructeur : Dyness. Voir aussi nos batteries solaires, les produits Dyness et l’outil de calcul de production.
Questions fréquentes
La batterie Dyness DH200F comprend-elle l’onduleur ?
Oui, un convertisseur réseau de 100 kW en 400 V triphasé est intégré ; l’entrée photovoltaïque et le mode hors réseau sont en option.
Peut-on coupler plusieurs armoires DH200F ?
Oui : jusqu’à 12 en parallèle raccordées au réseau, et 5 en fonctionnement hors réseau.
Où installer la batterie Dyness DH200F ?
Dehors sur une dalle adaptée à 2,8 tonnes : elle est classée IP55, anticorrosion C3, de -20 °C à +50 °C.
La batterie Dyness DH200F assure-t-elle un secours en cas de coupure ?
Oui, avec l’option hors réseau : son commutateur statique bascule en moins de 20 ms et alimente jusqu’à 100 kVA, même sur une charge déséquilibrée.
