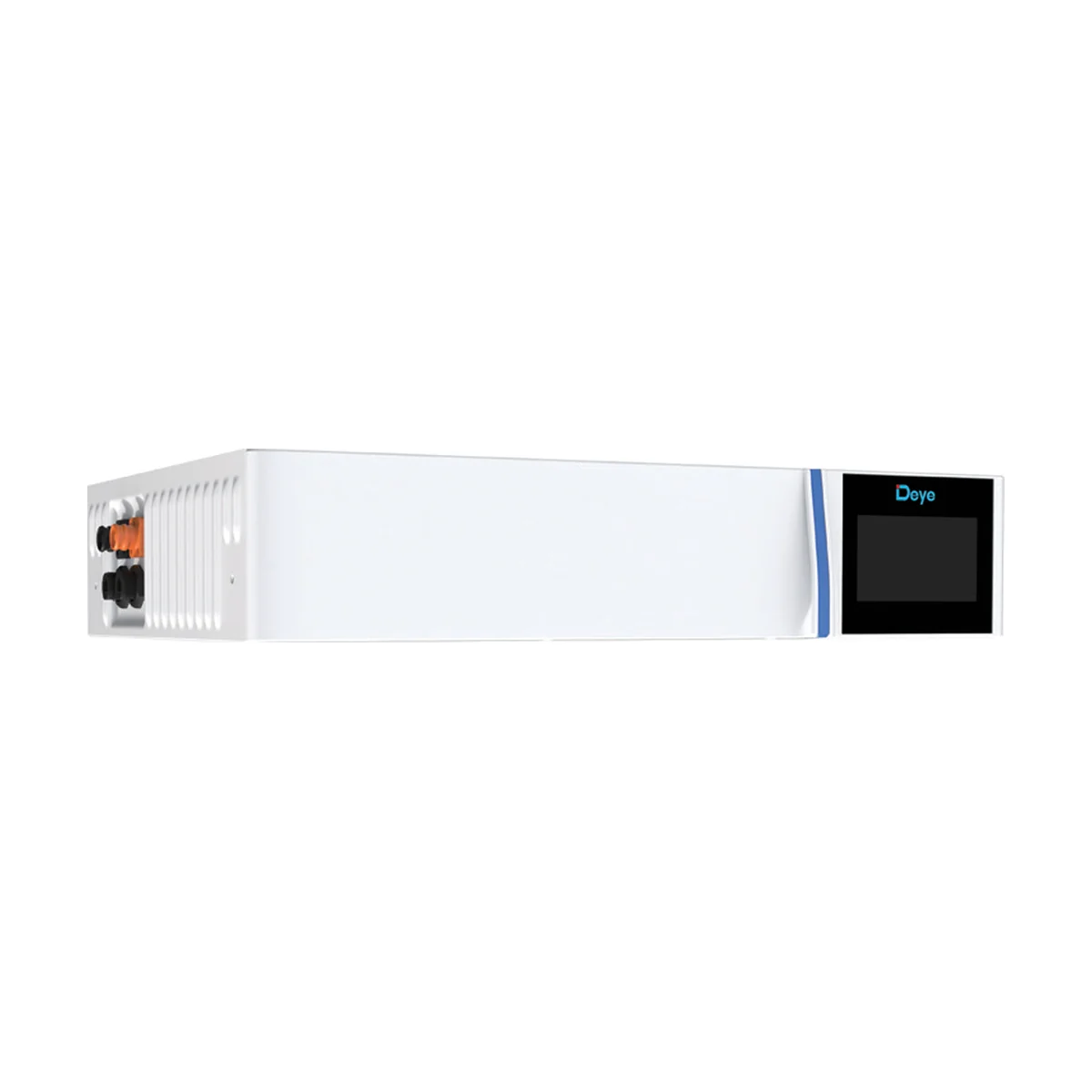

Le contrôleur de batterie Deye GB-LBS-Pro est le boîtier de gestion (BMS) haute tension qui se pose au sommet d’une colonne GB-L Pro. Cette référence comprend aussi le socle GB-L Base sur lequel reposent les modules. Sans lui, les modules de 4 kWh ne peuvent pas être raccordés à un onduleur hybride.
En bref : La batterie Deye GB-LBS-Pro réunit le contrôleur haute tension (120 à 750 V, 40 A nominal, 50 A max.) et le socle GB-L Base d’une colonne GB-L Pro. Elle gère de 2 à 6 modules de 4 kWh, soit 8 à 24 kWh. Contrôleur et modules sont IP65.
Ce que fait la batterie Deye GB-LBS-Pro dans une colonne GB-L Pro
Le contrôleur
La batterie Deye GB-LBS-Pro relie la pile de modules à l’onduleur hybride. Il accepte une tension de 120 à 750 V, ce qui couvre les colonnes de 2 à 6 modules (204,8 à 614,4 V nominaux). Il laisse passer 40 A en fonctionnement normal et jusqu’à 50 A au maximum. Il surveille l’état de charge, la puissance et la tension totale, affiche ces informations sur son écran LCD et transmet les données à l’onduleur en CAN 2.0 ou RS485. Deye met à jour le logiciel à distance et pousse les alertes en temps réel, ce qui permet de repérer un défaut sans se déplacer.
Le socle GB-L Base
Le socle de 540 × 385 × 100 mm et 7 kg est la première pièce posée au sol. Les modules s’empilent dessus sans câble entre eux, puis le contrôleur ferme la colonne. Le socle reprend l’encombrement des modules : la colonne garde une empreinte au sol de 540 × 385 mm quelle que soit sa hauteur.
Composer une colonne de 8 à 24 kWh
Pour obtenir un stockage en état de marche, associez la batterie Deye GB-LBS-Pro à au moins deux modules GB-L-Pro-Pack4.1-2 de 4 kWh (102,4 V, 40 Ah, 39 kg), vendus à part. Deye publie cinq colonnes types :
| Modèle | Modules | Tension nominale | Énergie / utile | Hauteur | Poids |
|---|---|---|---|---|---|
| GB-L8-Pro | 2 | 204,8 V | 8 / 7,2 kWh | 650 mm | 97 kg |
| GB-L12-Pro | 3 | 307,2 V | 12 / 10,8 kWh | 870 mm | 136 kg |
| GB-L16-Pro | 4 | 409,6 V | 16 / 14,4 kWh | 1 090 mm | 175 kg |
| GB-L20-Pro | 5 | 512 V | 20 / 18 kWh | 1 310 mm | 214 kg |
| GB-L24-Pro | 6 | 614,4 V | 24 / 21,6 kWh | 1 530 mm | 253 kg |
La batterie Deye GB-LBS-Pro est aussi la pièce à remplacer si celui d’une colonne existante est hors service. Nous établissons avec vous la liste exacte des éléments avant la commande, pour éviter un oubli ou un doublon.
Installation, sécurité et suivi
La batterie Deye GB-LBS-Pro est classée IP65 et fonctionne de -20 °C à +65 °C : comme les modules, il peut être installé en intérieur ou à l’extérieur. La gamme a reçu un traitement anticorrosion de classe C2 au moins et tolère 5 à 90 % d’humidité jusqu’à 2 000 m d’altitude. Il pèse 12 kg pour 540 × 385 × 110 mm. Côté sécurité, Deye intègre aux modules une soupape d’évacuation des gaz et un dispositif qui coupe une source de feu en 3 secondes.
Le raccordement à l’onduleur passe par les câbles fournis avec la gamme : ECOM Cable 2.0 pour la communication, EP Cable 2.0 et EN Cable 2.0 de 2 mètres pour les pôles positif et négatif. Cette partie est réservée à un électricien qualifié. Nous la réalisons lors de la mise en service, en même temps que le paramétrage de l’onduleur, pour que la charge et la décharge suivent vos horaires de consommation.
Caractéristiques techniques de la batterie Deye GB-LBS-Pro
| Caractéristique | Valeur |
|---|---|
| Référence | GB-LBS-Pro + GB-L Base |
| Tension de fonctionnement | 120 à 750 V |
| Fonction | Boîtier de contrôle haute tension (BMS) d’une colonne GB-L Pro |
| Courant de charge/décharge nominal | 40 A |
| Courant de charge/décharge max. | 50 A |
| Température de fonctionnement | -20 °C à +65 °C |
| Indice de protection | IP65 |
| Dimensions du contrôleur (L × P × H) | 540 × 385 × 110 mm |
| Poids du contrôleur | 12 kg |
| Socle GB-L Base | 540 × 385 × 100 mm, 7 kg |
| Communication de la gamme | CAN 2.0, RS485, écran LCD |
| Associé à | 2 à 6 modules GB-L-Pro-Pack4.1-2 de 4 kWh (vendus séparément) |
| Garantie de la gamme | 10 ans |
| Certifications de la gamme | CE, IEC 62619, VDE 2510-50, UN38.3 |
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Deye. Voir aussi nos batteries solaires, nos onduleurs hybrides et la gamme Deye complète.
Questions fréquentes
Le socle est-il inclus avec la batterie Deye GB-LBS-Pro ?
Oui, cette référence associe le contrôleur GB-LBS-Pro et le socle GB-L Base.
Les modules de batterie sont-ils inclus ?
Non. Ajoutez de 2 à 6 modules GB-L-Pro-Pack4.1-2 de 4 kWh selon la capacité voulue.
Faut-il changer la batterie Deye GB-LBS-Pro si j’ajoute des modules ?
Non. Le même contrôleur gère de 2 à 6 modules ; il faut seulement adapter la configuration lors de l’ajout, ce que fait l’installateur.
Quelle tension accepte le contrôleur ?
De 120 à 750 V en courant continu, d’après la fiche Deye.
Peut-on installer la colonne dehors ?
Oui : contrôleur et modules sont IP65, avec un traitement anticorrosion C2 ; la gamme est donnée pour 2 000 m d’altitude au plus.
