Le contrôleur de batterie Deye BOS-G-PDU-2 est le boîtier de contrôle haute tension des armoires BOS-G Pro. Il se place dans le rack au-dessus des modules BOS-G-Pack5.1 et fait le lien entre la chaîne de modules et l’onduleur hybride. Il ne contient pas de stockage : il se vend comme élément séparé, conforme aux normes européennes ou britanniques.
En bref : La batterie Deye BOS-G-PDU-2 est le boîtier sans cellules qui pilote une chaîne de 5 à 16 modules BOS-G-Pack5.1, de 200 à 1 000 V, 100 A nominal et 120 A au maximum. Il mesure 440 × 570 × 150 mm pour 19 kg. Il est livré avec ses câbles vers l’onduleur et entre deux racks.
Rôle de la batterie Deye BOS-G-PDU-2 dans une armoire BOS-G Pro

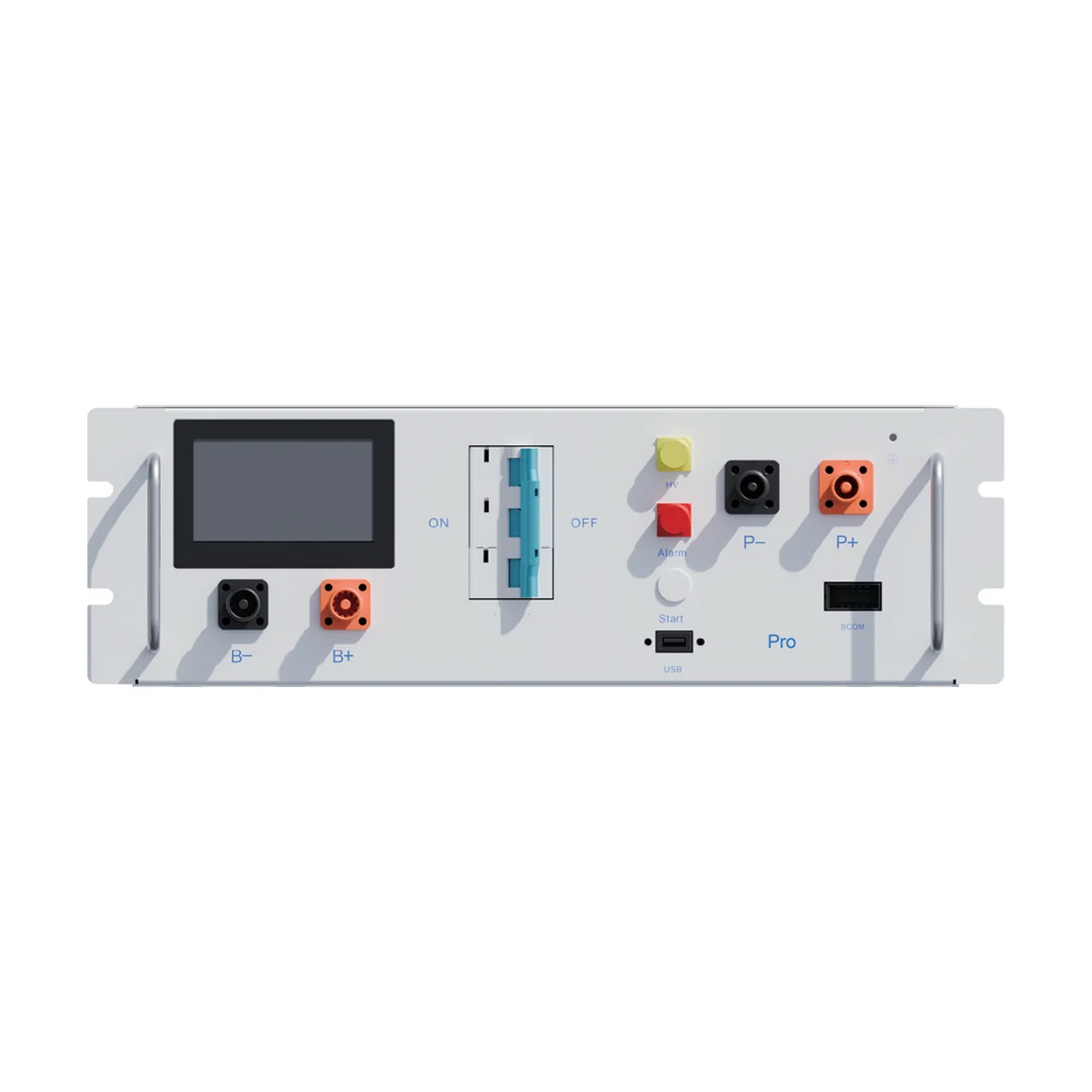

Dans une batterie BOS-G Pro, les modules de 51,2 V sont branchés en série. La batterie Deye BOS-G-PDU-2 reçoit cette tension, de 200 à 1 000 V, et la présente à l’onduleur. Il gère la mise sous tension, les protections et la communication en CAN 2.0 ou RS485. Ses voyants indiquent la présence de haute tension (jaune) et les alarmes (rouge). Le courant nominal est de 100 A, avec un maximum de 120 A.
Une seule batterie Deye BOS-G-PDU-2 gère une chaîne : cinq modules pour la configuration BOS-G25-Pro (25,6 kWh), seize pour la BOS-G80-Pro (81,92 kWh). Pour aller au-delà, on ajoute des armoires complètes, chacune avec son boîtier, jusqu’à 16 en parallèle selon Deye.
Contenu de la livraison et câblage
Ce qui est fourni
La configuration standard décrite par Deye comprend une résistance de terminaison de 120 Ω qui ferme le bus de communication de la chaîne, un câble de communication de 250 mm, des câbles de puissance de 140 mm et de 2,1 m, les deux câbles EPCable2.0 et ENCable2.0 de 2 mètres qui rejoignent les pôles positif et négatif de l’onduleur, un câble de communication et un câble de puissance de 1 000 mm entre deux racks, ainsi qu’un câble de terre de 140 mm.
Pourquoi des câbles entre deux racks ?
La configuration de 16 modules occupe deux racks bas posés côte à côte, pour 1 060 mm de large. Les câbles de 1 000 mm relient alors la partie de chaîne installée dans le second rack au boîtier, sans achat complémentaire. Pour les configurations à un seul rack, ces câbles restent simplement inutilisés.
Achat séparé, installation et mise en service
Vous achèterez la batterie Deye BOS-G-PDU-2 seule pour monter une armoire BOS-G Pro élément par élément, pour créer une deuxième chaîne de modules sur un site existant, ou pour remplacer un boîtier défectueux. Nous établissons avec vous la nomenclature complète (modules, boîtier, rack) avant la commande.
La batterie Deye BOS-G-PDU-2, au format 19 pouces, est classée IP20 et fonctionne de -20 °C à +65 °C : il s’installe dans le rack, en local technique. Il a besoin d’une alimentation auxiliaire en 12 V continu (± 2 %, 4,15 A). Les raccordements haute tension sont réservés à un électricien habilité ; notre équipe s’en charge lors de la pose, puis contrôle la communication avec l’onduleur avant la première charge. Les mises à jour du BMS se font par USB ou à distance avec un onduleur Deye.
Caractéristiques techniques de la batterie Deye BOS-G-PDU-2
| Caractéristique | Valeur |
|---|---|
| Référence | BOS-G-PDU-2 |
| Tension de fonctionnement | 200 à 1 000 V |
| Fonction | Boîtier de contrôle de cluster haute tension, conforme aux normes européennes ou britanniques |
| Courant de charge/décharge nominal | 100 A |
| Courant de charge/décharge max. | 120 A |
| Alimentation auxiliaire DC | 12 V ± 2 %, 4,15 A |
| Température de fonctionnement | -20 °C à +65 °C |
| Indice de protection | IP20 |
| Dimensions (L × P × H) | 440 × 570 × 150 mm |
| Poids | 19 kg |
| Livré avec | Résistance de terminaison 120 Ω, câbles de communication et de puissance, câbles EPCable2.0 et ENCable2.0 de 2 m vers l’onduleur, câbles entre deux racks, câble de terre |
| Associé à | 5 à 16 modules BOS-G-Pack5.1 et un rack 19 pouces (vendus séparément) |
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Deye. Voir aussi nos batteries solaires, nos onduleurs triphasés et tous les produits Deye.
Questions fréquentes
La batterie Deye BOS-G-PDU-2 contient-elle des cellules ?
Non, c’est le boîtier de contrôle. Le stockage est assuré par les modules BOS-G-Pack5.1.
Combien de modules peut-il gérer ?
Une chaîne de 5 à 16 modules BOS-G-Pack5.1, d’après les configurations BOS-G Pro publiées par Deye.
La batterie Deye BOS-G-PDU-2 remplace-t-elle le boîtier HVB750V/100A-EU ?
Non, pas d’après les fiches : le BOS-G-PDU-2 appartient à la gamme BOS-G Pro, le HVB750V/100A-EU à la gamme BOS-G d’origine.
Les câbles vers l’onduleur sont-ils fournis ?
Oui, la configuration standard comprend deux câbles de 2 mètres vers les pôles positif et négatif de l’onduleur.
Faut-il une alimentation externe ?
Oui, le boîtier demande une alimentation auxiliaire de 12 V continu (± 2 %, 4,15 A).
