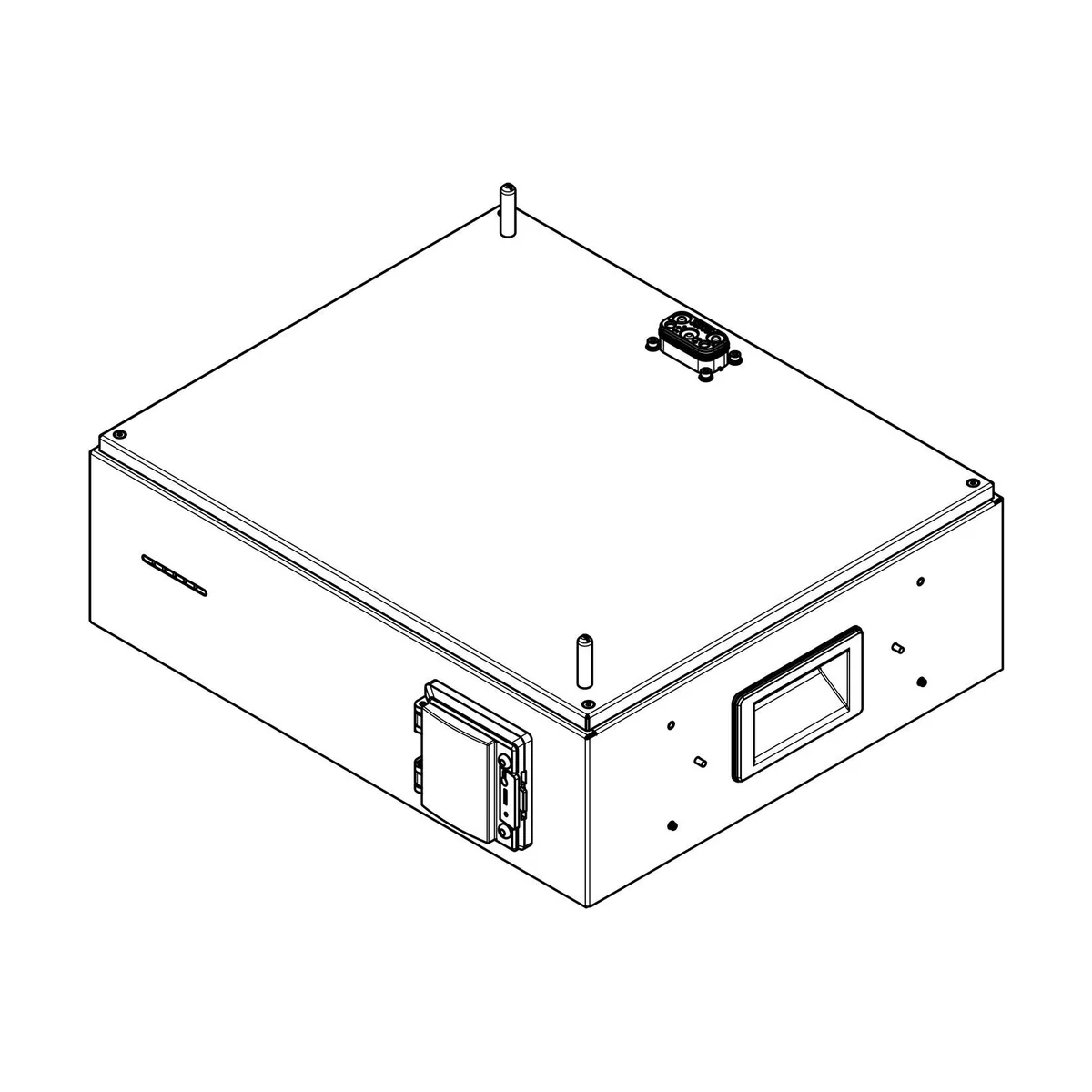

La BMS box FENECON Home surveille les modules d’une tour de batterie : tension, température et équilibre des cellules. Chaque colonne FENECON en compte une, posée sur le dernier module, et chaque colonne repose sur un socle : les deux sont réunis dans cette référence.
En bref : la BMS box FENECON Home (506 × 401 × 143 mm, 13 kg) gère une tour de 5 à 15 modules de 44,8 V entre 224 et 672 V, sous 50 A. Livrée avec son socle de 6 kg, ses caches et son kit de fixation murale, elle équipe les tours des FENECON Home 6 à Home 30 à modules de 2,8 kWh.
À quoi sert la BMS box FENECON Home ?
Dans une batterie haute tension, les modules sont reliés en série : leurs tensions s’additionnent et le moindre écart entre eux doit être corrigé. La BMS box (Battery Management System) surveille les modules, porte le disjoncteur de la tour et communique avec le gestionnaire d’énergie FENECON. Elle accepte de 224 V à 672 V, soit une tour de 5 à 15 modules de 44,8 V, et un courant de 50 A. Sans elle, les modules ne peuvent pas fonctionner.
La notice FENECON Home 20 & 30 donne, pour une tour gérée par une BMS box FENECON Home, les valeurs suivantes (capacités arrondies au dixième) :
| Modules dans la tour | Capacité utile | Tension nominale | Hauteur | Poids | Puissance max. (Home 20 / Home 30) |
|---|---|---|---|---|---|
| 5 | 14,0 kWh | 224 V | 1 120 mm | 187 kg | 11,2 / 11,2 kW |
| 8 | 22,4 kWh | 358,4 V | 1 549 mm | 277 kg | 17,92 / 17,92 kW |
| 11 | 30,8 kWh | 492,8 V | 1 978 mm | 367 kg | 20 / 24,64 kW |
| 15 | 42,0 kWh | 672 V | 2 550 mm | 487 kg | 20 / 30 kW |
Quand acheter une BMS box seule ?
Les systèmes FENECON Home et les tours d’extension sont livrés avec leur BMS box. Une BMS box seule sert donc à composer une tour à la carte, à partir de modules de 2,8 kWh achetés séparément, ou à remplacer un boîtier endommagé. Dans les deux cas, la tour se termine par un boîtier de tête : FEMS sur la première, Parallel Box sur la deuxième, Extension Box sur les suivantes. Nous vérifions avec vous la composition complète avant la commande.
Dimensions et montage
La BMS box FENECON Home mesure 506 × 401 × 143 mm (cache latéral compris) et pèse 13 kg ; le socle mesure 506 × 401 × 84 mm pour 6 kg. La BMS box s’empile sur les modules ou se fixe au mur, et la référence comprend les caches latéraux et le kit de fixation murale. Elle se place sur le dernier module, disjoncteur coupé, avant le boîtier de tête. Classée IP55 une fois branchée, elle fonctionne de -20 °C à +55 °C.
D’après la liste de livraison de la notice, la référence FEH000 de la BMS box FENECON Home comprend la BMS box, le socle, deux caches latéraux pour la BMS box et quatre pour le socle, ainsi que le kit de fixation murale FEH052 : quatre équerres côté appareil, quatre équerres côté mur, huit vis M4 × 10 et deux vis M6 × 12. La plage de température optimale de la tour reste comprise entre 15 et 30 °C.
Compatibilité dans la gamme FENECON
La même BMS box FENECON Home équipe les tours des FENECON Home 6, 10 et 15 de nouvelle génération et des Home 20 et 30, avec les modules de 2,8 kWh. Elle ne convient pas à l’ancien FENECON Home 10 à modules de 2,2 kWh. Les batteries et leurs composants sont soumis à une TVA de 20 %.
Caractéristiques techniques de la BMS box FENECON Home
| Caractéristique | Valeur |
|---|---|
| Référence | FENECON BMS box FEH000 + socle |
| Dimensions (L × P × H) | 506 × 401 × 143 mm (BMS box) ; socle 506 × 401 × 84 mm |
| Poids | 19 kg (BMS box 13 kg + socle 6 kg) |
| Rôle | Surveillance et protection des modules d’une tour FENECON |
| Plage de tension | 224 à 672 V |
| Courant max. (entrée/sortie) | 50 A |
| Tension nominale de la tour | 224 V (5 modules) à 672 V (15 modules) |
| Indice de protection | IP55 (branché) |
| Température de fonctionnement | -20 °C à +55 °C (optimum +15 à +30 °C) |
| Installation | Empilable sur la tour ou fixation murale |
| Livré avec | Socle, caches latéraux, kit de fixation murale (équerres, vis) |
| Modules compatibles | FENECON 2,8 kWh (Home 6/10/15 et Home 20/30) |
| Garantie produit | 10 ans (système FENECON Home) |
L’extrait de notice FENECON consacré à la BMS box est dans l’onglet « Fiche technique ». Documentation officielle : FENECON. Voir aussi les batteries solaires, les onduleurs hybrides, les produits FENECON et l’installation résidentielle.
Questions fréquentes
Faut-il une BMS box FENECON Home par tour ?
Oui : chaque tour FENECON a sa propre BMS box, posée sur le dernier module.
Le socle est-il fourni ?
Oui, cette référence comprend la BMS box et le socle sur lequel repose la tour.
Combien de modules une BMS box FENECON Home peut-elle gérer ?
Sa plage de 224 à 672 V correspond à 5 à 15 modules de 44,8 V ; les Home 6, 10 et 15 acceptent 3 à 14 modules par tour.
Quelle TVA s’applique ?
Une TVA de 20 %, comme pour les batteries solaires.
