L’unité de puissance Huawei LUNA2000-10KW-C1, que Huawei appelle module de puissance, est l’élément de commande de la batterie LUNA2000-S1. Sans elle, les modules de stockage ne fonctionnent pas : c’est elle qui dialogue avec l’onduleur, surveille les modules et règle la charge et la décharge.
À quoi sert ce module de puissance ?

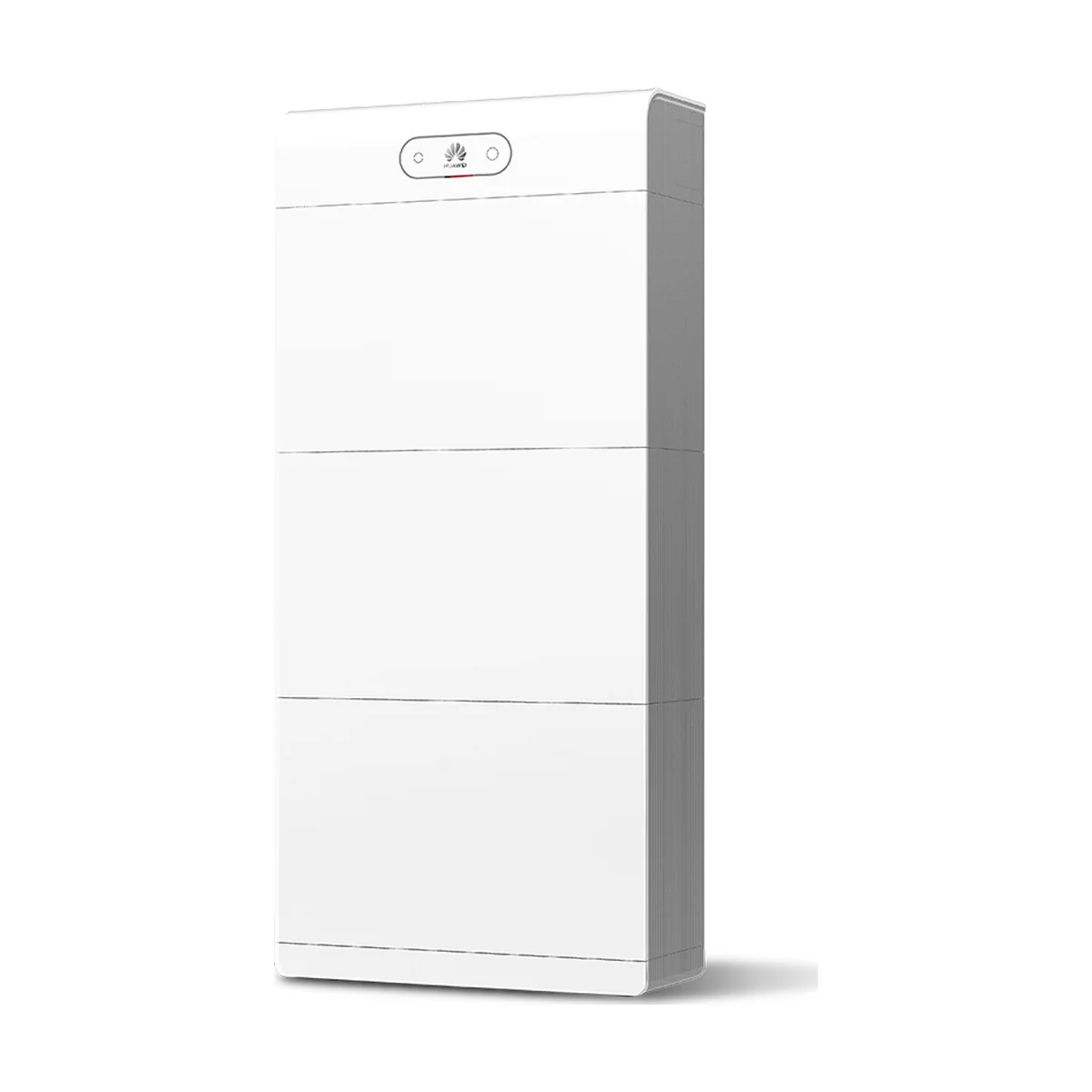

Une batterie LUNA2000-S1 se monte comme une colonne : un socle au sol, un à trois modules batterie, et le module de puissance LUNA2000-10KW-C1 au sommet. Ce dernier ne stocke pas d’énergie ; il fixe la puissance que la colonne peut fournir : 3,5 kW avec un module, 7 kW avec deux, 10,5 kW avec trois. L’état de charge de la colonne se lit sur l’anneau lumineux « BreathingStar » et dans l’application.
Dans quels cas l'acheter seul ?
Nos batteries LUNA2000-S1 complètes incluent déjà ce module. Le proposer seul répond à trois besoins : monter une colonne supplémentaire à côté d’une batterie existante (jusqu’à quatre colonnes en parallèle avec un onduleur Huawei MB0), composer soi-même sa colonne avec des modules achetés séparément, ou remplacer un module de puissance après un sinistre. Dans tous les cas, il faut au moins un module LUNA2000-5-E1 ou LUNA2000-7-E1 pour obtenir une batterie en état de marche.
Compatibilité : modules E1 et onduleurs
La fiche technique Huawei associe le LUNA2000-10KW-C1 uniquement aux modules de la génération S1 : LUNA2000-5-E1 (5 kWh) et LUNA2000-7-E1 (6,9 kWh), combinables librement, jusqu’à 20,7 kWh par colonne. Les modules LUNA2000-5-E0 de l’ancienne génération S0 se pilotent avec le module LUNA2000-5KW-C0. Côté onduleur, il fonctionne en monophasé (350 à 560 V) avec les SUN2000-L1, LB0 et LC0, et en triphasé (600 à 980 V) avec les SUN2000-M1, MAP0 et MB0 ainsi que les SUN5000.
Installation
Le module de 10 kg se pose sur le dernier module de la colonne, sans câble entre les éléments. L’ensemble est classé IP66, fonctionne de -20 °C à +55 °C et se refroidit par convection naturelle. La mise en service se fait dans l’application Huawei ; nous vérifions la version logicielle de l’onduleur avant la pose.
Le module de puissance ne contient aucune cellule : si vous créez une nouvelle colonne, prévoyez les modules E1 et vérifiez avec nous la présence du socle au sol. Le support mural LUNA2000 S1 est proposé en option par Huawei pour une pose au mur.
Caractéristiques techniques de l’unité de puissance Huawei LUNA2000-10KW-C1
| Caractéristique | Valeur |
|---|---|
| Référence | LUNA2000-10KW-C1 |
| Dimensions (L × P × H) | 590 × 255 × 150 mm |
| Poids | 10 kg |
| Rôle | Module de puissance (gestion et optimisation de la charge) de la batterie LUNA2000-S1 |
| Modules batterie associés | 1 à 3 modules LUNA2000-5-E1 (5 kWh) et/ou LUNA2000-7-E1 (6,9 kWh) |
| Capacité par colonne | 5 à 20,7 kWh utilisables |
| Charge / décharge max. | 3,5 kW (1 module), 7 kW (2 modules), 10,5 kW (3 modules) |
| Tension de fonctionnement | 350 à 560 V (monophasé) ; 600 à 980 V (triphasé) |
| Communication | RS485 / FE / CAN ; indicateur d'état de charge et LED |
| Indice de protection | IP66 |
| Température de fonctionnement | -20 °C à +55 °C |
| Onduleurs compatibles | SUN2000-2 à 6KTL-L1, SUN2000-3 à 6K-LB0, SUN2000-8/10K-LC0, SUN2000-3 à 10KTL-M1, SUN2000-5 à 12K-MAP0, SUN2000-12 à 25K-MB0, SUN5000-8/12K-MAP0, SUN5000-17/25K-MB0, SUN5000-3/6K-LB0 |
| Certificats (système) | CE, RCM, CEC, VDE 2510-50, IEC 62619, UN38.3, ISO 13849 |
Questions fréquentes
Le LUNA2000-10KW-C1 contient-il des cellules de batterie ?
Non. C'est le module de gestion ; l'énergie est stockée dans les modules LUNA2000-5-E1 ou LUNA2000-7-E1 placés dessous.
Combien de modules batterie peut-il piloter ?
Un à trois, en mélangeant modules de 5 et de 6,9 kWh, soit 5 à 20,7 kWh par colonne.
Est-il compatible avec une batterie LUNA2000-S0 ?
Non : la S0 utilise le module de puissance LUNA2000-5KW-C0 et les modules LUNA2000-5-E0.
