Socle Growatt ARK-2.5H-A1 pour batterie ARK HV (pose au sol)

Le socle batterie Growatt ARK HV porte la référence ARK-2.5H-A1 Pedestal. La fiche technique Growatt de l’ARK HV précise que la base et le support de la batterie sont optionnels : ce socle s’achète donc à part lorsque la tour est posée au sol.

En bref : il reçoit une tour ARK HV de 3 à 10 modules de 2,56 kWh, soit 7,68 à 25,6 kWh. Sans lui, la tour se fixe au mur avec le support dédié, dans la limite de quatre éléments.

À quoi sert le socle batterie Growatt ARK HV ?

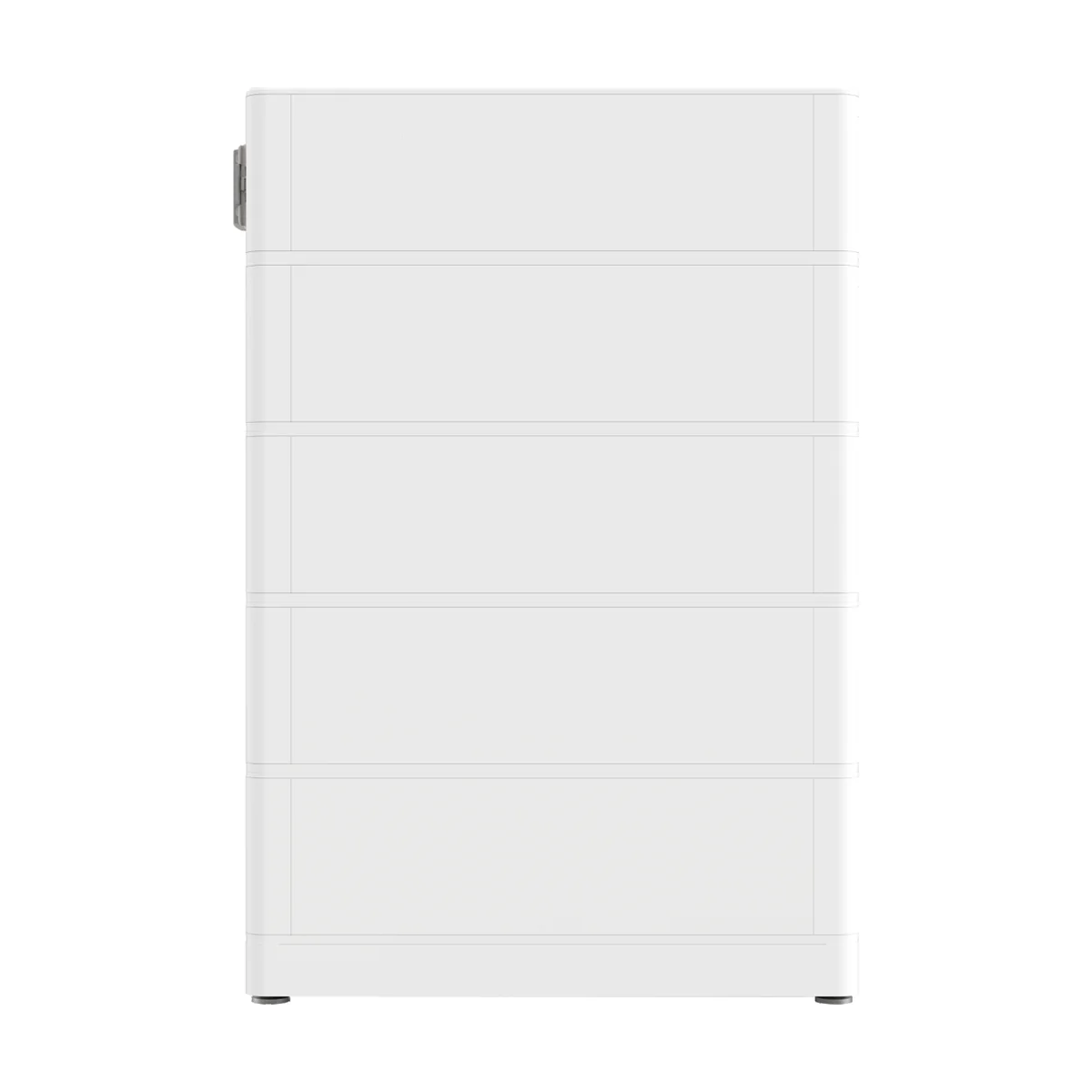

Une batterie ARK HV est une tour de modules empilés, surmontée de son contrôleur. Posée au sol, cette tour repose sur le socle batterie Growatt ARK HV, qui lui donne une assise stable et l’isole du sol. C’est d’autant plus utile que la tour s’alourdit vite : 91 kg pour trois modules, 172 kg pour six, 280 kg pour dix d’après la fiche Growatt. Le socle reprend l’empreinte des modules, 650 × 260 mm.

Au sol ou au mur ?

Growatt autorise deux poses : au sol, sur ce socle, ou au mur, avec le support mural. Le manuel de l’ARK HV (génération A2) précise que la base ne sert qu’à la pose au sol et le support qu’à la pose murale. Au mur, il ne faut pas dépasser quatre éléments, contrôleur compris, sur un mur capable de porter plus de 150 kg ; au-delà de quatre modules, le manuel recommande justement la pose sur base.

Les batteries qui reçoivent ce socle

Sa référence le rattache aux modules ARK 2.5H-A1 (2,56 kWh, 51,2 V, 28 kg), la première génération de l’ARK HV, dont la tour comprend de trois à dix modules sous le contrôleur HVC 60050-A1. La fiche de la génération A2 indique elle aussi que la base et le support sont optionnels et conserve la même empreinte de 650 × 260 mm ; nous vérifions la compatibilité avec votre génération de modules avant de commander le socle batterie Growatt ARK HV.

Growatt décline l’ARK en modèle européen et en modèle général, et les onduleurs vendus en Europe ne fonctionnent qu’avec le modèle européen. La puissance de charge et de décharge va de 3,75 kW (3 modules) à 12,5 kW (10 modules), dans la limite de ce que permet l’onduleur hybride.

Poser la tour sur le socle batterie Growatt ARK HV

Le manuel décrit une pose en quatre temps : placer la base et marquer les trous de fixation, en laissant au moins 300 mm entre le mur et la batterie ; percer au diamètre 10 mm, sur au moins 60 mm de profondeur, pour fixer la plaque anti-basculement au mur ; empiler les modules sur la base et poser les barrettes de liaison ; enfin, verrouiller la vis de sécurité. Sur base, une tour compte au plus dix modules, et Growatt recommande deux rangées au-delà de six.

La batterie ARK HV est classée IP65 et fonctionne de -10 °C à +50 °C en décharge (0 à 50 °C en charge) : elle peut être installée dehors. Le socle batterie Growatt ARK HV évite alors que le module du bas repose directement sur une dalle exposée à l’eau de pluie. Si vous composez vous-même votre batterie, comptez un contrôleur, le nombre de modules voulu et un socle ou un support mural par tour ; nous dressons la liste complète, câbles de liaison compris.

La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Growatt. Voir aussi nos batteries solaires, produits Growatt, installation résidentielle, onduleurs hybrides.

Caractéristiques techniques du socle batterie Growatt ARK HV

Questions fréquentes

Le socle batterie Growatt ARK HV est-il obligatoire ?

Non, Growatt le présente comme optionnel ; il sert à la pose au sol. Pour une pose murale, il faut le support mural.

Quelle charge supporte-t-il ?

Les tours ARK HV vont de 91 kg (3 modules) à 280 kg (10 modules) selon Growatt.

Convient-il aux modules ARK 2.5H-A2 ?

Les deux générations ont la même empreinte de 650 × 260 mm ; nous confirmons la compatibilité avant commande.

Peut-on poser la tour dehors ?

Oui, la batterie ARK HV est classée IP65.

Combien de modules sur un socle batterie Growatt ARK HV ?

Dix au plus selon le manuel, avec deux rangées recommandées au-delà de six modules.
