La batterie Growatt APX 5.0M-B3 est l’élément de tête de la batterie Growatt APX HV 2.0. Contrairement à la première APX, où le module de puissance ne stockait rien, ce module maître contient 5 kWh de cellules lithium fer phosphate : il constitue à lui seul le système APX 5.0M-S3 de 5 kWh.
En bref : un module maître de 5 kWh et 51 kg qui gère la colonne, porte l’afficheur et fonctionne aussi bien en monophasé qu’en triphasé. On lui ajoute jusqu’à cinq modules APX 5.0P-B3 pour atteindre 30 kWh, avec une garantie Growatt de 10 ans.

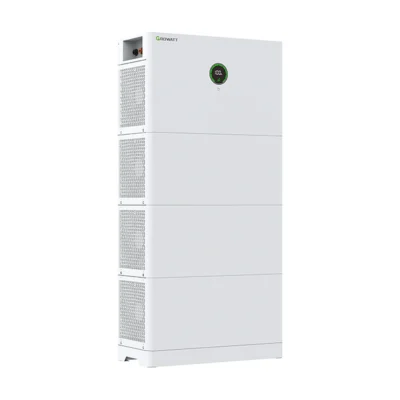

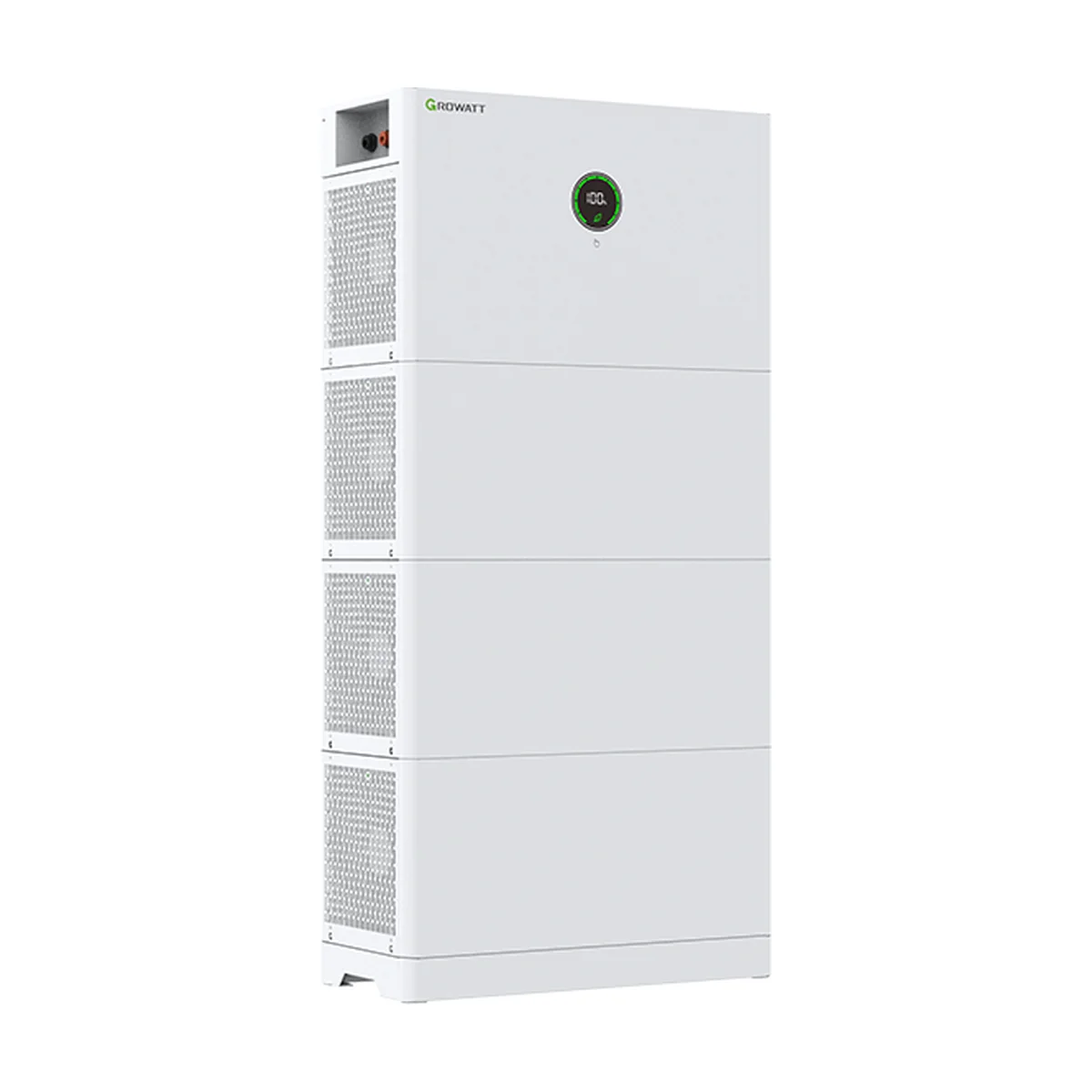

La batterie Growatt APX 5.0M-B3, maître de l’APX HV 2.0
Growatt a unifié le module maître : la même batterie Growatt APX 5.0M-B3 fonctionne sur un onduleur hybride monophasé ou triphasé. En monophasé, elle travaille à 400 V nominaux (350 à 550 V) et délivre jusqu’à 28,6 A (40 A pendant 10 secondes), soit 12 kW ; la batterie complète est alors limitée à 10 kW. En triphasé, elle passe à 750 V nominaux (660 à 980 V), 22,73 A et 18 kW, pour un système limité à 15 kW. C’est elle qui fixe ces plafonds, quel que soit le nombre de modules ajoutés, la puissance réelle restant aussi bornée par l’onduleur.
Une optimisation module par module
L’APX 2.0 optimise l’énergie au niveau de chaque module, et Growatt indique que modules neufs et anciens peuvent cohabiter dans une même colonne. Les modules s’empilent sans câblage entre eux, ce qui simplifie un ajout ultérieur.
De 5 à 30 kWh : ce que change chaque module
Sous la batterie Growatt APX 5.0M-B3, on empile de zéro à cinq modules APX 5.0P-B3 de 5 kWh chacun. Chaque tranche apporte 2,5 kW de puissance jusqu’aux plafonds de 10 kW en monophasé et 15 kW en triphasé :
| Système | Énergie | Puissance max. mono | Puissance max. tri | Hauteur (socle compris) | Poids |
|---|---|---|---|---|---|
| APX 5.0M-S3 (maître seul) | 5 kWh | 2,5 kW | 2,5 kW | 425 mm | 53,2 kg |
| APX 10.0M-S3 | 10 kWh | 5 kW | 5 kW | 690 mm | 98,2 kg |
| APX 15.0M-S3 | 15 kWh | 7,5 kW | 7,5 kW | 955 mm | 143,2 kg |
| APX 20.0M-S3 | 20 kWh | 10 kW | 10 kW | 1 220 mm | 188,2 kg |
| APX 25.0M-S3 | 25 kWh | 10 kW | 12,5 kW | 1 485 mm | 233,2 kg |
| APX 30.0M-S3 | 30 kWh | 10 kW | 15 kW | 1 750 mm | 278,2 kg |
Commencer avec la batterie Growatt APX 5.0M-B3 seule convient à un petit foyer ou à un budget serré ; les modules s’ajoutent ensuite. Pour une maison en monophasé, aller au-delà de 20 kWh augmente l’autonomie mais plus la puissance.
Pensée pour durer
Pour la batterie Growatt APX 5.0M-B3, la fiche annonce une profondeur de décharge de 100 % et 10 000 cycles, dans les conditions d’essai du fabricant (25 °C, charge et décharge à 0,25C, fin de vie à 60 %). Le film chauffant intégré permet de fonctionner de -20 °C à +55 °C, ce qui ouvre la pose dans un garage non chauffé ou à l’extérieur, grâce à l’indice IP66. Le refroidissement est naturel et l’altitude admise va jusqu’à 4 000 m.
Pose et cas d’usage du module maître
La batterie Growatt APX 5.0M-B3 mesure 590 mm de large, 365 mm de haut et 255 mm de profondeur pour 51 kg. Growatt autorise la fixation murale mais recommande l’empilement au sol, surtout pour les colonnes hautes. Le maître seul sert à démarrer une batterie de 5 kWh, à reconstituer un système sur mesure ou à remplacer un maître défectueux ; pour une batterie de 10 à 30 kWh livrée d’un bloc, les références APX HV 2.0 complètes sont plus simples à commander. Nous vérifions la compatibilité avec votre onduleur hybride Growatt et la tenue du support avant l’installation.
Caractéristiques techniques de la batterie Growatt APX 5.0M-B3
| Caractéristique | Valeur |
|---|---|
| Référence | APX 5.0M-B3 |
| Énergie | 5 kWh |
| Dimensions (L × H × P) | 590 × 365 × 255 mm |
| Poids | 51 kg |
| Rôle | Module maître : gestion de la batterie, afficheur et 5 kWh de cellules |
| Modules batterie associés | 0 à 5 APX 5.0P-B3 (5 à 30 kWh au total) |
| Monophasé | 28,6 A, 40 A pendant 10 s, 12 kW max. ; système limité à 10 kW |
| Triphasé | 22,73 A, 31,82 A pendant 10 s, 18 kW max. ; système limité à 15 kW |
| Tension nominale | 400 V mono (350 à 550 V), 750 V tri (660 à 980 V) |
| Communication | CAN / RS485 |
| Chimie | LFP sans cobalt |
| Profondeur de décharge | 100 % |
| Cycles | 10 000 (25 °C, 0,25C, fin de vie à 60 %) |
| Indice de protection | IP66 |
| Température de fonctionnement | -20 °C à +55 °C, film chauffant |
| Certifications | IEC 62619, IEC 60730, IEC 62477-1, IEC 62040-1, CE, UN38.3, IEC 60529 |
| Garantie | 10 ans |
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Growatt. Voir aussi nos batteries solaires, onduleurs hybrides, produits Growatt, installation résidentielle.
Questions fréquentes
La batterie Growatt APX 5.0M-B3 peut-elle fonctionner seule ?
Oui, le maître seul forme une batterie de 5 kWh (système APX 5.0M-S3).
Combien de modules peut-on ajouter ?
Jusqu’à cinq modules APX 5.0P-B3 sous la batterie Growatt APX 5.0M-B3, soit 30 kWh au total.
Fonctionne-t-il en monophasé ?
Oui, en monophasé comme en triphasé ; en monophasé la batterie est limitée à 10 kW.
Est-il compatible avec les modules APX 5.0P-B1 ?
Non d’après les fiches : il s’associe aux modules APX 5.0P-B3.
Peut-on l’installer au mur ?
Growatt l’autorise, mais recommande l’empilement au sol, surtout pour les colonnes hautes.
