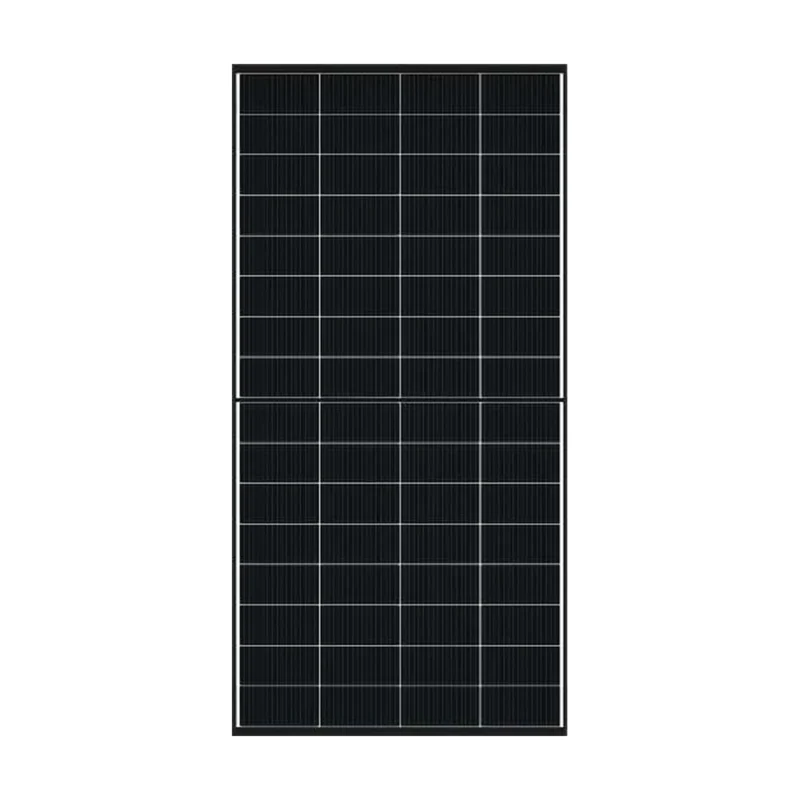

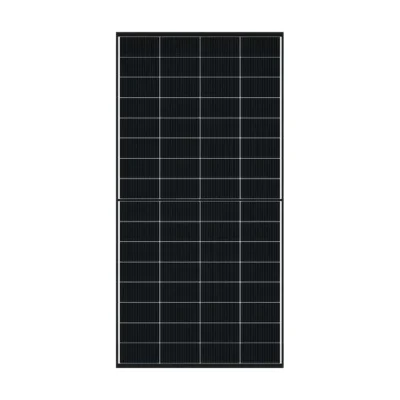

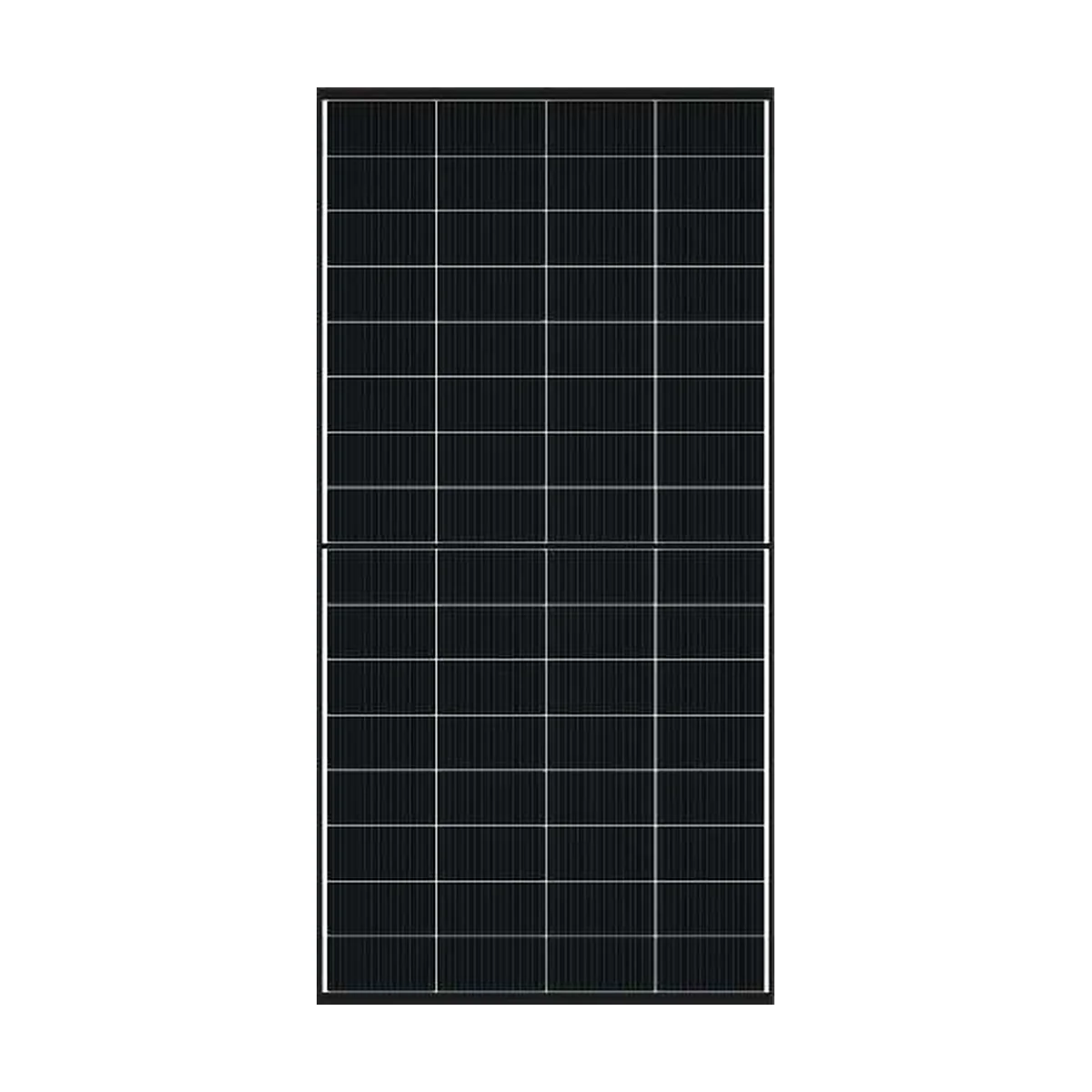

Le panneau solaire DMEGC M10T-B32HBT fait partie de la série Infinity du fabricant DMEGC. C’est un module volontairement compact : environ la moitié de la surface d’un panneau résidentiel courant, avec deux faces en verre et une face arrière transparente qui produit aussi. Il existe ici en 260 et 265 Wc.
Un format pensé pour les petites surfaces de toiture
Avec 1 542 mm de long et 766 mm de large, ce module occupe environ 1,2 m². DMEGC le destine aux maisons individuelles dont la toiture est découpée : toits à quatre pans, croupes triangulaires, lucarnes, bandes de toiture laissées libres entre deux rangées de panneaux plus grands. Là où un module de 1,7 m sur 1,1 m ne passe pas, ce format permet souvent d’ajouter une ou deux rangées.
Le poids de 15,3 kg est un autre argument : un seul installateur peut porter le panneau sur l’échelle et le positionner, ce qui simplifie le chantier. Six panneaux, le minimum de commande, représentent 1,56 kWc en 260 Wc ou 1,59 kWc en 265 Wc, sur un peu plus de 7 m².
Bi-verre et bifacial : ce que dit la fiche
Les 64 cellules monocristallines de type N (4 × 16) sont prises entre deux verres durcis de 2 mm. La face arrière est transparente : elle convertit environ 80 % de ce que convertirait la face avant sous le même éclairement (bifacialité de 80 ± 5 %). DMEGC chiffre le bonus : avec un gain arrière de 10 %, le 265 Wc fournit 292 W ; avec 20 %, 318 W ; avec 30 %, 345 W.
Ces gains supposent que la lumière atteigne réellement l’arrière du panneau. Sur une toiture en surimposition, il reste modeste. Sur un auvent, une pergola, une avancée de terrasse ou un garde-corps, où le dessous du module est éclairé, la face arrière travaille davantage. Le cadre noir et le fond transparent donnent un aspect sombre et discret.
Robustesse : des charges élevées pour un petit module
Grâce à sa petite taille, le module encaisse des charges importantes : DMEGC annonce une charge d’essai de 8 100 Pa en pression et 4 000,5 Pa en dépression, certifiée par TÜV Rheinland, et une charge de calcul de 5 400 / 2 667 Pa. Ce sont ces dernières valeurs qui servent au dimensionnement des fixations, notamment en zone de neige ou en bord de mer. Côté chaleur, le coefficient de température de Pmax est de -0,29 %/°C : à 65 °C de température de cellule, la perte théorique est d’environ 11,6 % par rapport aux conditions de test.
Branchement du panneau solaire DMEGC M10T-B32HBT
Avec 64 cellules seulement, ce module a une tension basse : 23,56 V à vide et 19,98 V au point de puissance maximale pour le 265 Wc, avec un courant de 13,28 A. Concrètement, il faut environ deux fois plus de modules en série qu’avec un panneau classique pour atteindre la tension de démarrage d’un onduleur de chaîne. Avec des micro-onduleurs, il faut vérifier que leur plage de tension de suivi descend sous 20 V et que leur courant d’entrée couvre 13,98 A. Il est aussi déconseillé de mélanger ce format avec des modules plus grands sur une même entrée d’onduleur. Nous faisons ce contrôle avec vous avant la commande.
DMEGC garantit le produit 25 ans et la puissance 30 ans : au plus 1 % de perte la première année, puis 0,4 % par an, soit au moins 87,4 % de la puissance d’origine à 30 ans.
Caractéristiques techniques du panneau solaire DMEGC M10T-B32HBT
Par modèle
| Puissance | Référence | Rendement | Tension à vide (Voc) | Courant de court-circuit (Isc) | Tension au point de puissance max. (Vmpp) | Courant au point de puissance max. (Impp) | Puissance avec 10 % de gain arrière |
|---|---|---|---|---|---|---|---|
| 260 Wc | DM260M10T-B32HBT | 22,0 % | 23,48 V | 13,91 A | 19,72 V | 13,19 A | 286 W |
| 265 Wc | DM265M10T-B32HBT | 22,4 % | 23,56 V | 13,98 A | 19,98 V | 13,28 A | 292 W |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Série | Infinity |
| Cellules | Type N monocristallin, 64 cellules (4 × 16) |
| Construction | Bi-verre : verre durci 2 mm à l'avant, verre durci 2 mm à l'arrière |
| Bifacialité | 80 ± 5 % |
| Gain arrière (fiche, 260 / 265 Wc) | +10 % : 286 / 292 W ; +20 % : 312 / 318 W ; +30 % : 338 / 345 W |
| Coefficient de température Pmax | -0,29 %/°C |
| Coefficient de température Voc | -0,25 %/°C |
| Coefficient de température Isc | +0,048 %/°C |
| NMOT | 42 ± 2 °C |
| Température de fonctionnement | -40 °C à +70 °C |
| Tension système max. | 1 500 V CC (IEC) |
| Protection contre les surintensités | 30 A |
| Tolérance de puissance | 0 à +3 % |
| Classe de protection | Classe II |
| Charge d'essai max. (avant / arrière) | 8 100 Pa / 4 000,5 Pa |
| Charge de calcul (avant / arrière) | 5 400 Pa / 2 667 Pa |
| Classe feu | C (IEC) |
| Boîte de jonction | 2 diodes, IP68 (IEC 62790) |
| Câbles | 4 mm², 1 100 mm (+) / 1 100 mm (-) |
| Connecteurs | Stäubli PV-KST4-EVO2 / PV-KBT4-EVO2 ou EVO2A |
| Garantie produit | 25 ans |
| Garantie de puissance | 30 ans linéaire : ≤ 1 % la 1re année, ≤ 0,4 %/an ensuite, 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730 |
| Poids | 15,3 kg |
| Dimensions | 1 542 × 766 × 30 mm |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux DMEGC M10T-B32HBT ?
Non, la commande minimum est de 6 panneaux : 1,56 kWc en 260 Wc ou 1,59 kWc en 265 Wc. Le prix affiché est celui d'un panneau.
Pourquoi choisir un panneau de 260 Wc plutôt qu'un modèle de 500 Wc ?
Pour les toitures où un grand panneau ne rentre pas : croupes, petits pans, bandes étroites. Le format 1 542 × 766 mm et le poids de 15,3 kg facilitent aussi la pose.
Ce module est-il compatible avec un micro-onduleur ?
Cela dépend du modèle : sa tension de fonctionnement est d'environ 20 V et son courant de court-circuit de 13,98 A. Nous vérifions la plage d'entrée du micro-onduleur avant de valider l'association.
Quelle garantie DMEGC offre-t-il ?
25 ans sur le produit et 30 ans sur la puissance, avec au moins 87,4 % de la puissance initiale à 30 ans.
