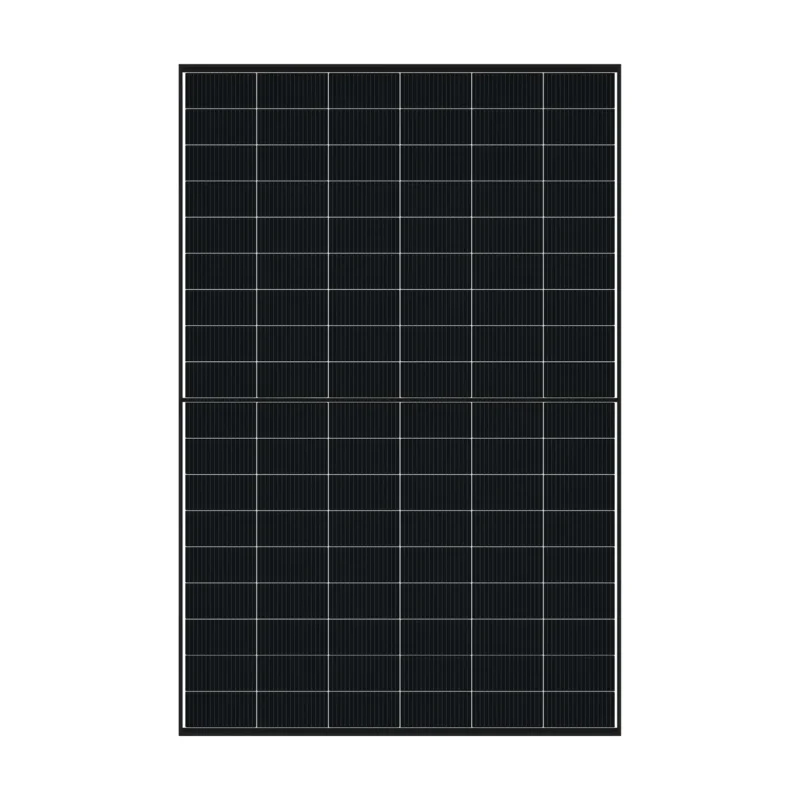

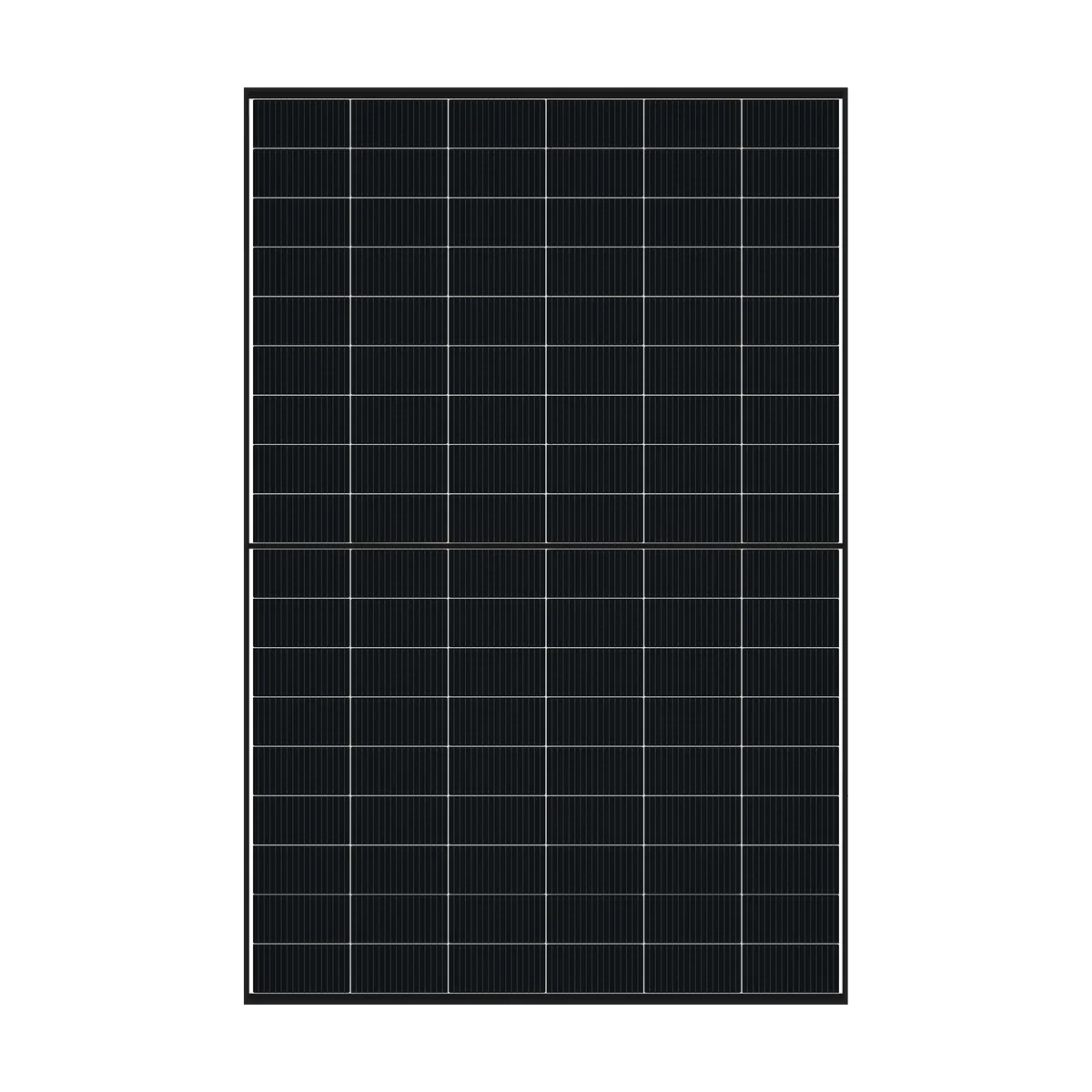

Le panneau solaire DMEGC GH435M10T-B54HBT appartient à une gamme que DMEGC présente comme « conçue pour les carports et les serres ». Ce n’est pas un module de toiture ordinaire : il sert de toit. Son fond en verre transparent laisse filtrer la lumière entre les cellules, et sa face arrière produit avec la lumière réfléchie par le sol.
Un panneau qui fait office de toiture
Sur un carport, une pergola ou un auvent, le panneau n’est pas posé sur un toit : il est le toit. Il doit donc protéger de la pluie tout en laissant passer un peu de jour, et être vu par en dessous. C’est l’usage visé par cette version : deux verres semi-trempés de 2 mm, un fond transparent entre les 108 demi-cellules et un cadre noir qui se marie avec les structures en aluminium ou en acier laqué sombre.
DMEGC indique que la gamme dispose de l’agrément technique allemand DIBt (abZ) pour les carports et les poses en surplomb, c’est-à-dire au-dessus de personnes ou de véhicules. En France, la conformité d’une structure de ce type se vérifie projet par projet ; cet agrément est un élément utile du dossier.
Bifacial : le bonus du sol clair
Sous un carport, le dessous du panneau voit le sol. Si celui-ci est clair (dalle béton, gravier blanc, enrobé clair), une partie de la lumière remonte vers la face arrière, qui la convertit avec une bifacialité de 80 ± 5 %. La fiche donne un repère : en conditions BNPI, soit 1 000 W/m² en face avant et 135 W/m² en face arrière, le modèle de 435 Wc atteint 481 W. Sur un sol sombre ou herbeux, le gain sera plus faible.
Pour une estimation de production adaptée à votre orientation et à votre région, utilisez notre simulateur : il donne un ordre de grandeur avant l’étude détaillée.
Format, poids et résistance
Le module mesure 1 722 × 1 134 × 30 mm pour 23,6 kg. DMEGC annonce une charge d’essai de 5 400 Pa en pression et 2 400 Pa en dépression, et une charge de calcul de 3 600 / 1 600 Pa, la valeur à retenir pour dimensionner la structure. Les tests complémentaires portent sur l’ammoniac (IEC 62716), utile près des bâtiments d’élevage, le brouillard salin (IEC 61701) et la LeTID (IEC TS 63342). Le coefficient de température de Pmax est de -0,29 %/°C, et le module fonctionne de -40 °C à +85 °C.
Branchement et garanties du panneau solaire DMEGC GH435M10T-B54HBT
Le 435 Wc présente une tension à vide de 39,64 V et un courant de court-circuit de 13,95 A ; au point de puissance maximale, il fournit 13,17 A sous 33,03 V. Ces valeurs sont proches de celles d’un module résidentiel classique à 108 demi-cellules : la plupart des onduleurs de chaîne et des micro-onduleurs de puissance adaptée peuvent les accepter, mais nous vérifions toujours les plages d’entrée avant la commande. Six panneaux, le minimum de commande, représentent 2,61 kWc, de quoi couvrir un carport pour un véhicule.
DMEGC garantit le produit 25 ans et la puissance 30 ans : au plus 1 % de perte la première année puis 0,4 % par an, soit au moins 87,4 % de la puissance d’origine à 30 ans.
Caractéristiques techniques du panneau solaire DMEGC GH435M10T-B54HBT
| Caractéristique | Valeur |
|---|---|
| Puissance | 435 Wc |
| Référence | GH435M10T-B54HBT |
| Rendement | 22,3 % |
| Tension à vide (Voc) | 39,64 V |
| Courant de court-circuit (Isc) | 13,95 A |
| Tension au point de puissance max. (Vmpp) | 33,03 V |
| Courant au point de puissance max. (Impp) | 13,17 A |
| Puissance en conditions BNPI | 481 W |
| Puissance en conditions NMOT | 327 W |
| Cadre | Noir (version HBT : cadre noir, fond transparent) |
| Gamme | GHxxxM10T-B54HBT/HST (modules pour carports et serres) |
| Cellules | Type N monocristallin, 108 demi-cellules (6 × 18) |
| Construction | Bi-verre : verre semi-trempé 2 mm antireflet à l'avant, verre semi-trempé 2 mm à l'arrière |
| Bifacialité | 80 ± 5 % |
| Coefficient de température Pmax | -0,29 %/°C |
| Coefficient de température Voc | -0,25 %/°C |
| Coefficient de température Isc | +0,048 %/°C |
| NMOT | 42 ± 2 °C |
| Température de fonctionnement | -40 °C à +85 °C |
| Tension système max. | 1 500 V CC (IEC) |
| Protection contre les surintensités | 30 A |
| Tolérance de puissance | 0 à +3 % |
| Classe de protection | Classe II |
| Charge d'essai max. (avant / arrière) | 5 400 Pa / 2 400 Pa |
| Charge de calcul (avant / arrière) | 3 600 Pa / 1 600 Pa |
| Boîte de jonction | 3 diodes, IP68 (IEC 62790) |
| Câbles | 4 mm² ; portrait 300 mm (+) / 200 mm (-), paysage 1 100 mm / 1 100 mm |
| Connecteurs | PV-ZH202B ou MC4-EVO 2A (1 500 V) |
| Agrément | Agrément technique allemand DIBt (abZ) pour carports et poses en surplomb |
| Garantie produit | 25 ans |
| Garantie de puissance | 30 ans linéaire : ≤ 1 % la 1re année, ≤ 0,4 %/an ensuite, 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730, IEC 62716 (ammoniac), IEC 61701 (brouillard salin), IEC TS 63342 (LeTID) |
| Poids | 23,6 kg |
| Dimensions | 1 722 × 1 134 × 30 mm |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux DMEGC GH435M10T-B54HBT ?
Non, la commande minimum est de 6 panneaux, soit 2,61 kWc. Le prix affiché est celui d'un panneau.
Ce panneau est-il étanche une fois posé en toiture de carport ?
Le module lui-même est en verre des deux côtés ; l'étanchéité de l'ensemble dépend de la structure et des joints entre panneaux, à prévoir dans la conception du carport.
Quelle différence avec la version GH435M10T-B54HST ?
La même fiche DMEGC couvre les deux versions : même puissance, mêmes dimensions. La version HBT a un cadre noir, la HST un cadre argent.
Quelle garantie DMEGC offre-t-il ?
25 ans sur le produit et 30 ans sur la puissance, avec au moins 87,4 % de la puissance initiale à 30 ans.
