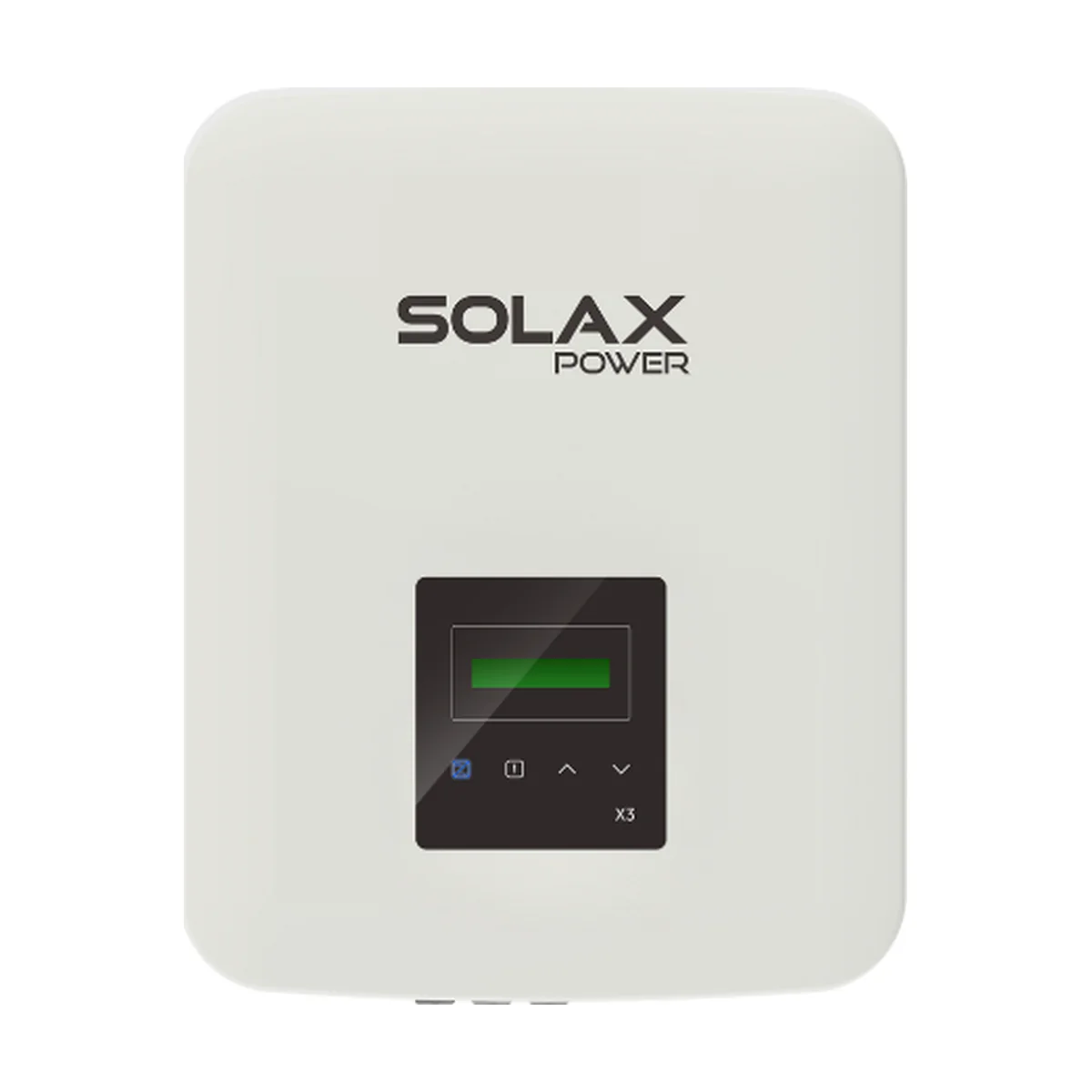

L’onduleur SolaX X3-MIC G2 répartit la production de vos panneaux sur les trois phases de votre installation. C’est la série triphasée résidentielle de SolaX : un boîtier compact de 342 × 434 mm, décliné du 3 au 15 kW, dont nous proposons les modèles de 4 à 15 kW.
Pourquoi un onduleur triphasé ?
Si votre compteur est triphasé, un onduleur triphasé injecte la même puissance sur chaque phase. Cela évite de déséquilibrer votre raccordement et permet de monter en puissance au-delà de ce qu’autorise le monophasé. Le X3-MIC G2 accepte une tension d’entrée élevée, jusqu’à 1 000 V, ce qui autorise des chaînes longues et limite les pertes dans les câbles. Il démarre dès 150 V et suit le point de puissance maximale de 120 à 980 V, avec un balayage global qui limite l’effet des ombres partielles.
Deux trackers, jusqu'à 200 % de panneaux
Chaque modèle dispose de deux trackers MPPT pour deux orientations de toiture. SolaX autorise un surdimensionnement de 200 % côté panneaux et une surcharge de 110 % côté réseau : 8 kWc sur le 4 kW, 12 kWc sur le 6 kW, 20 kWc sur le 10 kW et 30 kWc sur le 15 kW. Sur les 12 et 15 kW, l’entrée 1 reçoit deux chaînes et accepte 32 A ; sur le 10 kW, cette option existe aussi. Pour une maison de 9 kWc en triphasé, le 6 ou le 8 kW conviennent selon l’orientation ; nous validons ce choix avec votre étude de production.
Pose et protections
Les modèles de 4 à 6 kW pèsent 15,5 kg et se refroidissent naturellement ; ceux de 8 à 15 kW pèsent 17 à 18 kg et utilisent une ventilation intelligente. Tous sont classés IP66 et fonctionnent jusqu’à 4 000 m d’altitude. L’onduleur surveille le réseau, l’isolement des panneaux, le courant résiduel et la polarité. Des parafoudres de type II et la détection d’arc (AFCI) sont proposés en option par SolaX : nous précisons avec vous ce qui est livré.
Suivi et gestion des charges
Le X3-MIC G2 se surveille 24 h/24 en WiFi, LAN ou 4G via SolaX Cloud. La limitation d’injection est intégrée et, avec un compteur, l’onduleur peut piloter une pompe à chaleur ou une borne de recharge pour consommer davantage de production sur place.
Caractéristiques techniques de l’onduleur SolaX X3-MIC G2
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Courant d'entrée max. (MPPT 1 / 2) | Poids |
|---|---|---|---|---|
| 4 000 W | X3-MIC-4K-G2 | 8 kWc | 16 A / 16 A | 15,5 kg |
| 5 000 W | X3-MIC-5K-G2 | 10 kWc | 16 A / 16 A | 15,5 kg |
| 6 000 W | X3-MIC-6K-G2 | 12 kWc | 16 A / 16 A | 15,5 kg |
| 8 000 W | X3-MIC-8K-G2 | 16 kWc | 16 A / 16 A | 17,0 kg |
| 10 000 W | X3-MIC-10K-G2 | 20 kWc | 16 A / 16 A (32 A en option sur l'entrée 1) | 17,0 kg |
| 12 000 W | X3-MIC-12K-G2 | 24 kWc | 32 A (2 chaînes) / 16 A | 18,0 kg |
| 15 000 W | X3-MIC-15K-G2 | 30 kWc | 32 A (2 chaînes) / 16 A | 18,0 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50/60 Hz |
| Trackers MPPT | 2 |
| Tension d'entrée max. | 1 000 V |
| Tension nominale d'entrée | 640 V |
| Plage MPPT | 120 à 980 V |
| Tension de démarrage | 150 V |
| Rendement max. / européen | 98,3 % / 97,8 % |
| Protections | Parafoudres type II DC / AC en option, anti-îlotage, courant résiduel, isolement DC ; AFCI en option |
| Indice de protection | IP66 |
| Altitude max. | 4 000 m |
| Dimensions (L × H × P) | 342 × 434 × 144,5 mm (4 à 6 kW) ; 342 × 434 × 156 mm (8 à 15 kW) |
| Refroidissement | Naturel jusqu'à 6 kW ; ventilation intelligente de 8 à 15 kW |
| Consommation de nuit | < 3 W |
| Communication | RS485, DRM, compteur en option ; WiFi, LAN ou 4G |
| Normes (extrait) | EN 50549, VDE 4105, CEI 0-21, IEC 62109-1/-2 |
Questions fréquentes
Le X3-MIC G2 convient-il à un compteur monophasé ?
Non, il exige un raccordement triphasé 230/400 V. En monophasé, choisissez un X1-BOOST G4.
Combien de panneaux sur le modèle 10 kW ?
Jusqu'à 20 kWc selon SolaX, répartis sur deux trackers MPPT.
Peut-on ajouter une batterie ?
Pas sur cet onduleur réseau. Le stockage passe par un onduleur hybride ou un onduleur batterie SolaX triphasé.
Est-il bruyant ?
Jusqu'à 6 kW, il se refroidit sans ventilateur. À partir de 8 kW, une ventilation pilotée se met en marche selon la charge.
