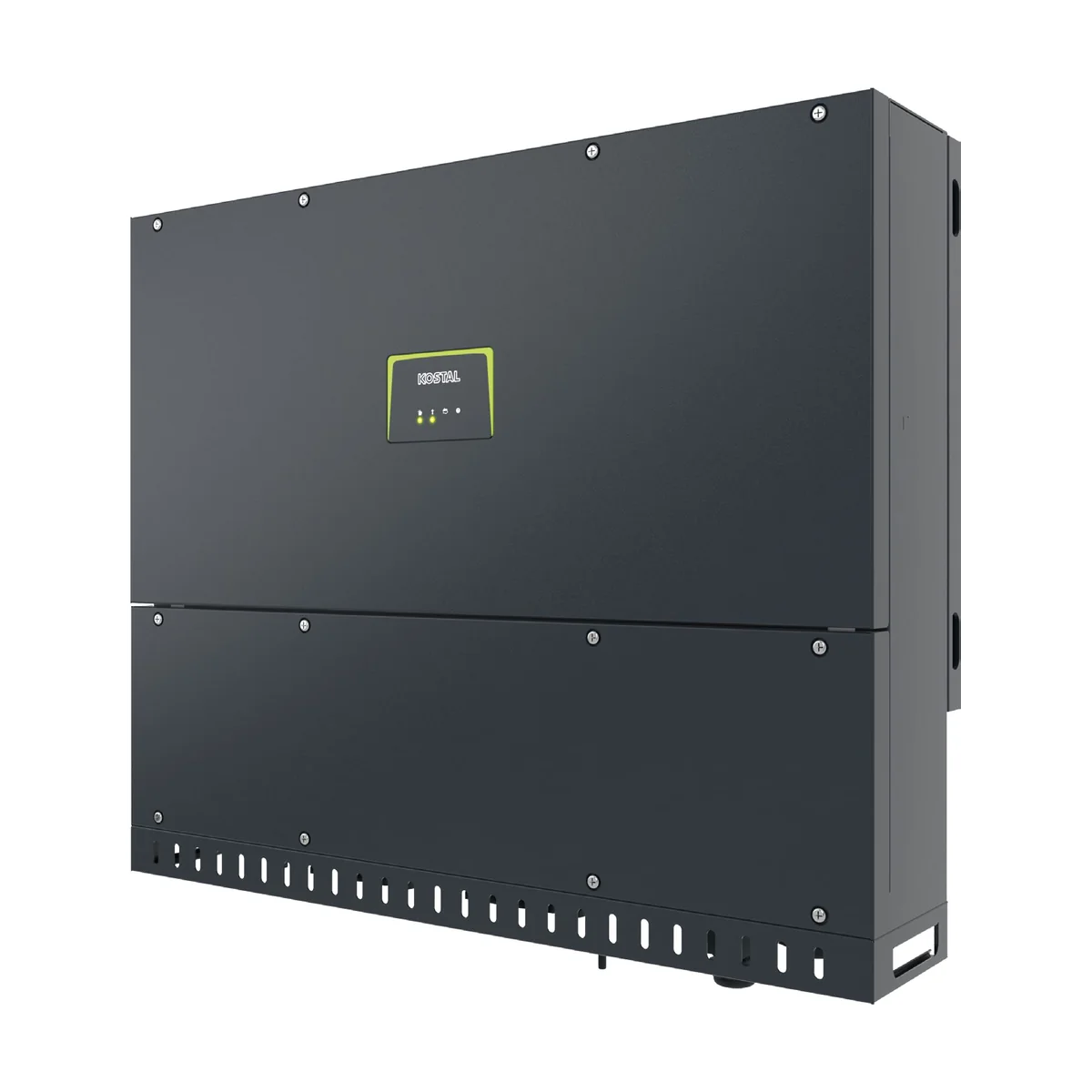

L’onduleur Kostal PIKO CI 30/50 convertit la production d’une grande toiture en courant triphasé 230/400 V. Il vise les installations de 30 à 75 kWc : hangar, atelier, exploitation agricole ou bâtiment tertiaire qui consomme sa production en journée. Il s’agit de la première génération du PIKO CI.
Deux puissances, deux boîtiers
Le PIKO CI 30 et le PIKO CI 50 ne partagent pas le même boîtier. Le modèle de 30 kW mesure 470 × 555 × 270 mm pour 41 kg et compte 2 trackers MPP pour 6 entrées DC. Le modèle de 50 kW mesure 710 × 855 × 285 mm pour 83 kg, avec 4 trackers MPP et 10 entrées. Le choix dépend de la puissance mais aussi du nombre de pans de toiture à raccorder séparément : deux orientations sur le 30 kW, jusqu’à quatre sur le 50 kW. Kostal autorise un surdimensionnement du champ jusqu’à 50 %, soit 45 kWc sur le 30 kW et 75 kWc sur le 50 kW.
Ce que change la première génération
Kostal a depuis lancé le PIKO CI G2, que nous proposons dans une fiche séparée. L’onduleur Kostal PIKO CI 30/50 décrit ici est la version précédente, identifiée par les articles 10534223 (30 kW) et 10534084 (50 kW). Il fonctionne sur une plage d’entrée de 180 à 1 000 V (30 kW) ou de 200 à 1 100 V (50 kW), démarre à 250 V et se refroidit par ventilateurs régulés, avec un bruit typique de 50 dB(A) sur le 30 kW et de moins de 63 dB(A) sur le 50 kW. Il est donc préférable de le poser à l’écart des bureaux.
Sécurité et raccordement au réseau
L’appareil intègre des parafoudres de type 2 côté DC et côté AC, un point de sectionnement DC qui déconnecte localement le générateur et une protection des personnes RCMU de type B. Kostal annonce la conformité aux normes EN 50549-1 et -2 et VDE-AR-N 4105, et les certificats EN 50549-1:2019 du PIKO CI 30 et du PIKO CI 50 ont été délivrés par Bureau Veritas. Le facteur de puissance se règle de 0,8 inductif à 0,8 capacitif selon les consignes du gestionnaire de réseau.
Suivi et pilotage
Le PIKO CI 30/50 dispose de deux ports Ethernet avec switch intégré, ce qui permet de chaîner plusieurs onduleurs sur un même câble, d’un bus RS485, du WLAN et de quatre entrées numériques. Son enregistreur de données intégré conserve l’historique de fonctionnement et surveille les chaînes de panneaux raccordées. La gestion de l’injection est intégrée, pratique quand le réseau impose une limite. Notre bureau d’études vérifie le dimensionnement et le raccordement avec vous avant toute commande.
Caractéristiques techniques de l’onduleur Kostal PIKO CI 30/50
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. | Trackers MPP | Plage MPP à puissance nominale | Rendement max. | Rendement européen | Dimensions (H × L × P) | Poids | Bruit typique |
|---|---|---|---|---|---|---|---|---|---|
| 30 kW | PIKO CI 30 (art. 10534223) | 45 kWc | 2 (6 entrées) | 480 à 800 V | 98,2 % | 97,9 % | 470 × 555 × 270 mm | 41 kg | 50 dB(A) |
| 50 kW | PIKO CI 50 (art. 10534084) | 75 kWc | 4 (10 entrées) | 540 à 800 V | 98,3 % | 98,1 % | 710 × 855 × 285 mm | 83 kg | < 63 dB(A) |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3N~, 230/400 V, 50 Hz |
| Tension de démarrage | 250 V |
| Tension d'entrée assignée | 620 V |
| Tension de fonctionnement max. | 960 V |
| Surdimensionnement | Jusqu'à 50 % (DC vers AC) |
| Puissance apparente max. | 33 kVA (30 kW) / 55 kVA (50 kW) |
| Facteur de puissance réglable | 0,8 inductif à 0,8 capacitif |
| Protections | Parafoudres type 2 DC et AC, sectionneur DC intégré, RCMU type B, point de coupure selon VDE V 0126-1-1 |
| Indice de protection | IP 65 |
| Refroidissement | Ventilateurs régulés |
| Température ambiante | -25 °C à +60 °C |
| Altitude max. | 4 000 m |
| Connectique | Amphenol H4 côté DC, boulons M5 (30 kW) ou M8 (50 kW) côté AC |
| Communication | 2 ports LAN RJ45 avec switch intégré, WLAN, RS485, 4 entrées numériques |
| Garantie | 5 ans (Smart Warranty Kostal), extension de 5 ans en option payante |
| Normes (extrait) | EN 62109-1/-2, EN 50549-1/-2, VDE-AR-N 4105:2018 |
Questions fréquentes
Quelle différence entre le PIKO CI 30/50 et le PIKO CI G2 ?
Ce sont deux générations : celle-ci est la première (articles 10534223 et 10534084). La G2, plus récente, fait l'objet d'une fiche séparée.
Le PIKO CI 30/50 accepte-t-il une batterie ?
Non, c'est un onduleur réseau sans entrée batterie. Le stockage passe par un onduleur à batterie séparé.
Le PIKO CI 30/50 est-il certifié EN 50549-1 ?
Oui : Bureau Veritas a délivré un certificat EN 50549-1:2019 pour le PIKO CI 30 et un pour les PIKO CI 50/60, valables jusqu'en mai 2027.
Quelle est la garantie ?
5 ans avec la Smart Warranty Kostal, prolongeable de 5 ans en option payante.
