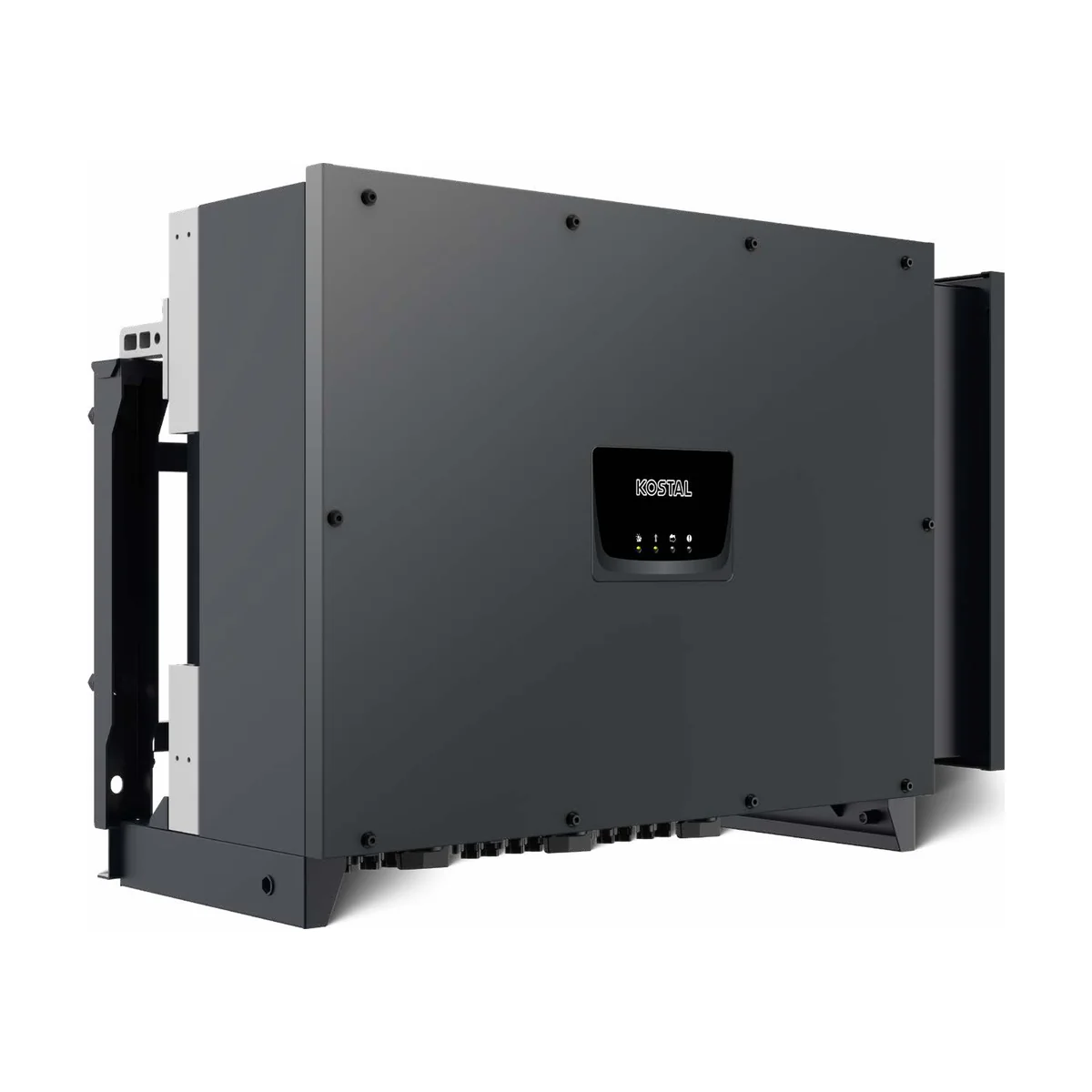

L’onduleur Kostal PIKO CI 100 est l’onduleur de projet de la gamme Kostal : un seul appareil de 100 kW pour raccorder en triphasé une grande toiture photovoltaïque, typiquement un bâtiment d’élevage, un entrepôt logistique ou une surface commerciale qui consomme beaucoup en journée.
En bref : l’onduleur Kostal PIKO CI 100 délivre 100 kW (111 kVA apparents) en 3N~ 230/400 V à partir de 8 trackers MPP et 16 entrées DC, avec jusqu’à 150 kWc de panneaux. Rendement maximal 98,3 %, européen 97,8 % ; boîtier IP66 de 93 kg, détection d’arc et parafoudres de type 2 intégrés, garantie Smart Warranty de 5 ans prolongeable.
Un onduleur Kostal PIKO CI 100 pour les grandes toitures
Avec 8 trackers MPP indépendants et 16 entrées DC, l’onduleur Kostal PIKO CI 100 accepte des pans de toiture d’orientations et d’inclinaisons différentes sur le même appareil. Kostal autorise jusqu’à 150 kWc de panneaux, soit un surdimensionnement de 50 % par rapport à la puissance AC. Les trois premiers trackers acceptent 40 A, les cinq autres 32 A, et chaque borne DC 20 A. Le rendement européen est de 97,8 % et le rendement d’adaptation MPP de 99,9 %.
Pour un professionnel, ce surdimensionnement permet de dimensionner le champ en fonction de la surface utile plutôt que de la puissance de l’onduleur : sur une toiture de 140 kWc, l’onduleur Kostal PIKO CI 100 reste dans les limites du fabricant. Les chaînes sont surveillées par paires, ce qui facilite la localisation d’un défaut lors de la maintenance.
Moins de matériel dans le local technique
L’onduleur Kostal PIKO CI 100 réduit le nombre d’équipements à poser autour de lui. Les chaînes se raccordent directement sur l’onduleur : pas de coffret de chaînes à ajouter. Les parafoudres de type 2 côté DC et AC, remplaçables, le sectionneur DC et la détection d’arc (AFCI) sont intégrés, de même que la protection RCMU/RCCB de type B et le dispositif de découplage automatique selon VDE V 0126-1-1. Le KOSTAL Smart AC Switch remplace le disjoncteur externe. Côté AC, le raccordement 4 fils accepte du câble cuivre de 70 à 240 mm² ou aluminium de 95 à 240 mm², avec une protection de 200 A ; Kostal précise que le neutre n’est pas nécessaire sur les réseaux symétriques. Ces points réduisent le coût de pose et le nombre d’équipements à contrôler lors des vérifications périodiques.
Installation, communication et suivi
L’onduleur Kostal PIKO CI 100 pèse 93 kg pour 678 × 936 × 365 mm : sa pose se prépare (support, accès, manutention). Il est refroidi par ventilateurs régulés (640 m³/h au maximum) et atteint 65 dB(A), il se place donc de préférence à l’écart des bureaux. Le boîtier IP66 fonctionne dehors comme dedans, de -25 °C à +60 °C et jusqu’à 4 000 m d’altitude. Nous étudions avec vous l’emplacement, les sections de câble et les exigences du gestionnaire de réseau pour une installation de cette taille.
L’onduleur Kostal PIKO CI 100 dispose de deux ports LAN chaînables avec commutateur intégré, du WiFi, du Bluetooth et de deux bus RS485. Il reste joignable la nuit, ce qui facilite la maintenance à distance, fonctionne avec de nombreux enregistreurs et contrôleurs de centrale, et intègre la gestion de l’injection utile en vente directe. Un enregistreur de données interne sauvegarde les informations du système et quatre entrées numériques complètent l’équipement. La consommation de veille reste sous 10 W.
Caractéristiques techniques de l’onduleur Kostal PIKO CI 100
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 100 kW |
| Puissance apparente nominale / max. | 100 / 111 kVA |
| Référence | PIKO CI 100 |
| Puissance PV max. | 150 kWc |
| Rendement max. | 98,3 % |
| Rendement européen | 97,8 % |
| Raccordement | Triphasé 3N~, 230/400 V, 50 Hz |
| Trackers MPP | 8 |
| Entrées DC | 16 |
| Tension système max. | 1 100 V |
| Tension de démarrage | 250 V |
| Plage MPP à puissance nominale | 540 à 800 V |
| Plage de fonctionnement | 200 à 1 000 V |
| Courant d’entrée max. | 40 A (MPPT 1 à 3), 32 A (MPPT 4 à 8) ; 20 A par entrée |
| Courant de sortie nominal / max. | 145 A / 168,8 A |
| Facteur de puissance réglable | 0,8 inductif à 0,8 capacitif |
| Protections | Parafoudres type 2 DC et AC remplaçables, détection d’arc DC (AFCI), sectionneur DC intégré, KOSTAL Smart AC Switch, RCMU/RCCB type B |
| Indice de protection | IP66 |
| Refroidissement | Ventilation régulée, 65 dB(A) |
| Température de fonctionnement | -25 °C à +60 °C |
| Dimensions (H × L × P) | 678 × 936 × 365 mm |
| Poids | 93 kg |
| Câble AC | Cuivre 70 à 240 mm² ou aluminium 95 à 240 mm², bornes M12 |
| Connecteurs DC | Amphenol H4, câble 4 à 6 mm² |
| Protection côté AC | 200 A gG/gL |
| Communication | 2 ports LAN (RJ45), WiFi, Bluetooth, 2 RS485, 4 entrées numériques, communication de nuit |
| Garantie | 5 ans (Smart Warranty), extension de 5 ans en option payante |
| Normes (extrait) | EN 62109-1, EN 62109-2, IEC 62920, EN 50549-1, EN 50549-2, VDE-AR-N 4105 |
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Kostal. Voir aussi nos onduleurs réseau, onduleurs triphasés, produits Kostal, calcul de production.
Questions fréquentes
Pour quelle taille d’installation choisir l’onduleur Kostal PIKO CI 100 ?
Pour une toiture d’environ 100 à 150 kWc, d’après la puissance PV maximale indiquée par Kostal.
Le PIKO CI 100 gère-t-il une batterie ?
Non, l’onduleur Kostal PIKO CI 100 est un onduleur réseau. Un stockage se raccorde avec un onduleur à batterie séparé.
Peut-on raccorder des pans de toit différents ?
Oui, grâce aux 8 trackers MPP indépendants répartis sur 16 entrées.
Quelle est la garantie de cet onduleur ?
L’onduleur Kostal PIKO CI 100 est garanti 5 ans avec la Smart Warranty Kostal, à activer gratuitement, prolongeable de 5 ans en option payante.
