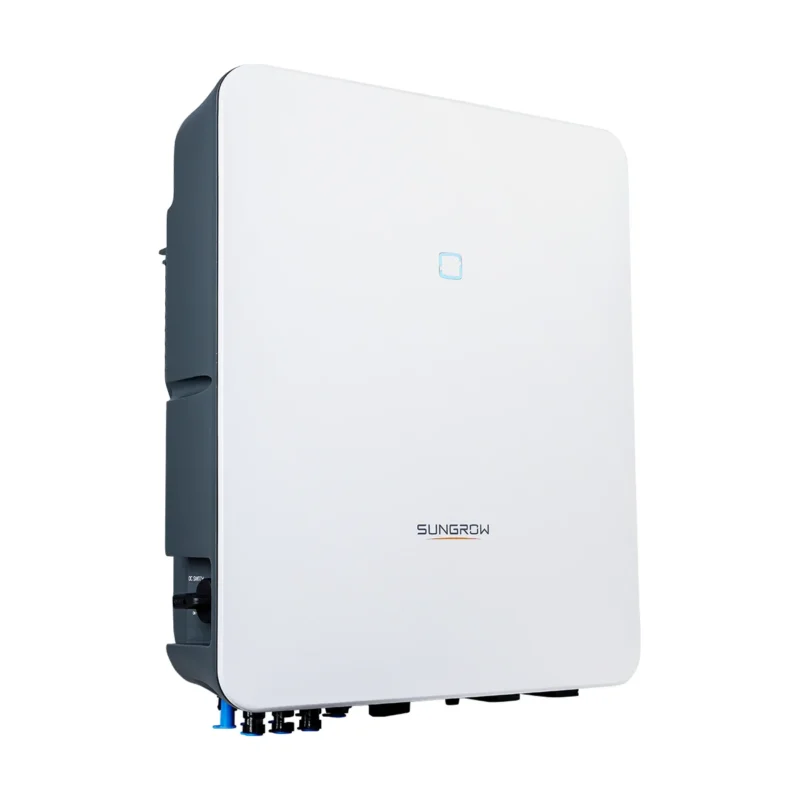

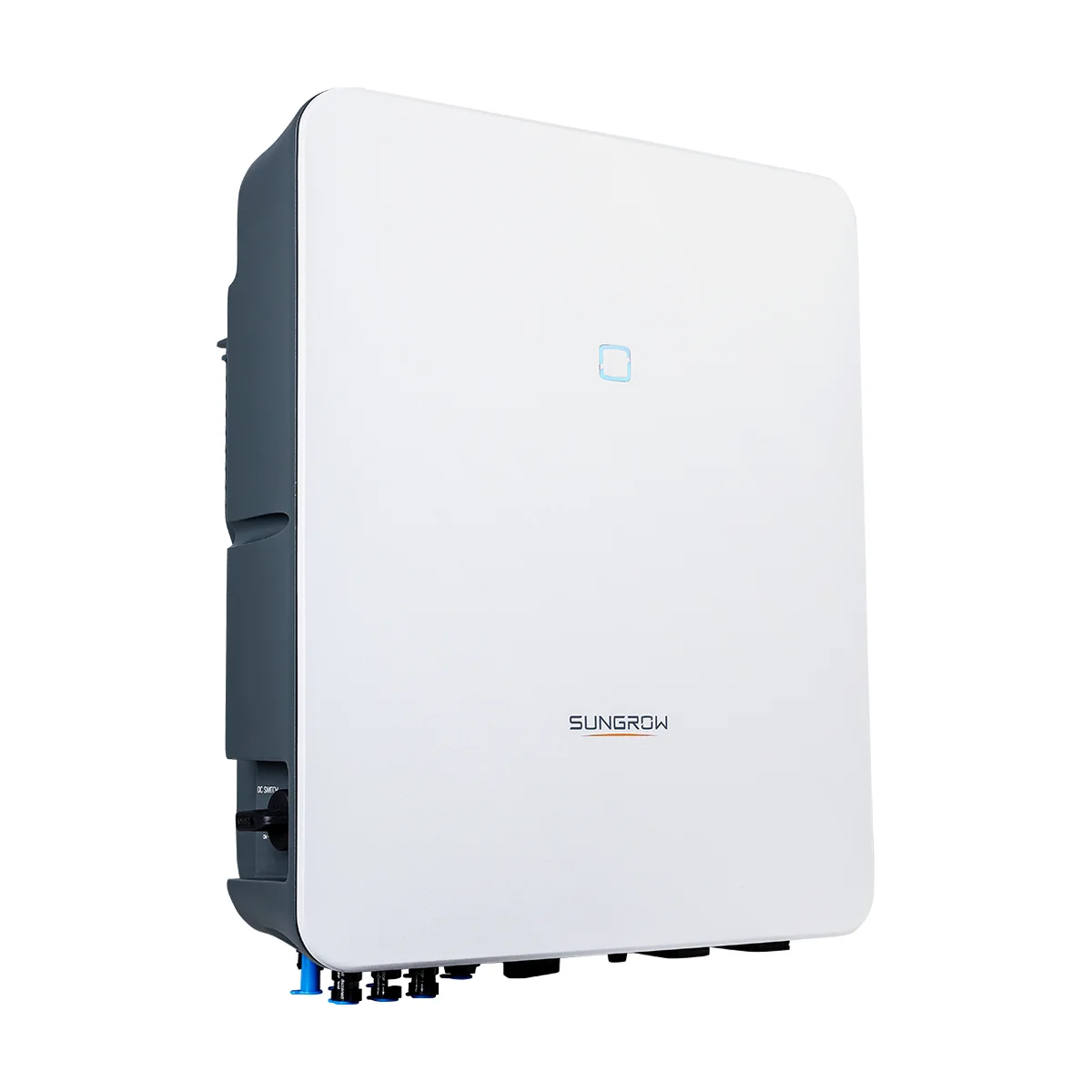

L’onduleur hybride Sungrow SH-RT-20 associe un onduleur photovoltaïque triphasé et un chargeur de batterie. Il est pensé pour les panneaux actuels de forte puissance, pour l’ajout d’une batterie sur une installation existante et pour la recharge d’un véhicule électrique.
Ce qu'apporte la version -20
Par rapport au SH-RT d’origine, la version -20 relève le courant admis à 13,5 A par tracker (18 A en court-circuit), pour suivre les panneaux de grand format. Sur le SH10RT-20, le second tracker reçoit deux chaînes et 27 A. La fiche mentionne aussi l’usage en rénovation (ajout d’un stockage à une installation déjà en place) et la compatibilité avec les bornes de recharge AC de Sungrow, pour charger une voiture avec le surplus solaire.
Batterie et secours de l'onduleur hybride Sungrow SH-RT-20
L’entrée batterie accepte de 150 à 600 V, avec 30 A en charge et en décharge. La puissance de charge va de 7 500 W (5 kW) à 10 600 W (8 et 10 kW). En cas de coupure, la bascule se fait en moins de 20 ms et la maison reste alimentée sur les trois phases, avec une charge 100 % déséquilibrée possible. La fiche ne cite pas de modèle de batterie : nous validons la compatibilité sur la liste Sungrow avant toute commande.
Choisir entre 5, 6, 8 et 10 kW
Sungrow conseille 7 500 Wc de panneaux sur le 5 kW, 9 000 Wc sur le 6 kW, 12 000 Wc sur le 8 kW et 15 000 Wc sur le 10 kW. Le SH5.0RT-20 démarre plus bas (180 V, plage MPPT dès 150 V), ce qui convient aux petites toitures ; les autres modèles démarrent à 250 V. Le rendement européen progresse de 97,2 % à 97,9 %. Au-delà de 10 kW, jusqu’à cinq appareils se couplent en maître-esclave. Notre bureau d’études calcule avec vous la longueur des chaînes et la taille de la batterie.
Pose, silence et supervision
Le boîtier IP65 de 27 kg (460 × 540 × 170 mm) fonctionne de -25 °C à +60 °C. Sans ventilateur, il ne dépasse pas 30 dB(A). Les connecteurs enfichables raccourcissent la pose et la mise en service se fait depuis un smartphone. Dans iSolarCloud, vous suivez la production, l’état de la batterie et la consommation ; les mises à jour et les réglages se font à distance.
Caractéristiques techniques de l’onduleur hybride Sungrow SH-RT-20
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Plage MPPT | Courant d'entrée max. | Charge / décharge batterie max. | Rendement max. / européen |
|---|---|---|---|---|---|---|
| 5.0 kW | SH5.0RT-20 | 7 500 Wc | 150 à 950 V | 27 A (13,5 A / 13,5 A) | 7 500 W / 6 000 W | 98,0 % / 97,2 % |
| 6.0 kW | SH6.0RT-20 | 9 000 Wc | 200 à 950 V | 27 A (13,5 A / 13,5 A) | 9 000 W / 7 200 W | 98,2 % / 97,5 % |
| 8.0 kW | SH8.0RT-20 | 12 000 Wc | 200 à 950 V | 27 A (13,5 A / 13,5 A) | 10 600 W / 10 600 W | 98,4 % / 97,9 % |
| 10 kW | SH10RT-20 | 15 000 Wc | 200 à 950 V | 40,5 A (13,5 A / 27 A) | 10 600 W / 10 600 W | 98,4 % / 97,9 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V |
| Tension d'entrée max. | 1 000 V |
| Tension de démarrage | 180 V (5 kW), 250 V (6 à 10 kW) |
| Trackers MPPT | 2 |
| Batterie | Lithium-ion, 150 à 600 V, 30 A en charge et décharge |
| Secours | Triphasé, bascule < 20 ms, 100 % de charge déséquilibrée ; 3 × 25 A pour les charges secourues en mode réseau |
| Crête en secours | 10 000 VA pendant 10 s (5 et 6 kW) ; 12 000 W pendant 5 min (8 et 10 kW) |
| Mise en parallèle | Maître-esclave, jusqu'à 5 onduleurs |
| Borne de recharge | Compatible avec les bornes AC Sungrow |
| Protections | Parafoudres, surveillance réseau, courant de fuite, polarité batterie, sectionneur DC |
| Indice de protection | IP65 |
| Refroidissement | Convection naturelle, 30 dB(A) |
| Température de fonctionnement | -25 °C à +60 °C |
| Dimensions (L × H × P) | 460 × 540 × 170 mm |
| Poids | 27 kg |
| Communication | RS485, WLAN, Ethernet, CAN ; 4 DI, 1 DO |
| Normes réseau (extrait) | EN 50549-1, VDE-AR-N 4105, EN 62477-1, CEI 0-21 |
Questions fréquentes
Le SH-RT-20 peut-il être ajouté à une installation existante ?
Oui, Sungrow le présente comme adapté aux rénovations, pour ajouter un stockage.
Combien de courant par entrée ?
13,5 A par tracker ; sur le 10 kW, le second tracker accepte deux chaînes et 27 A.
Peut-on piloter une borne de recharge ?
La fiche le déclare compatible avec les bornes de recharge AC Sungrow.
Le secours fonctionne-t-il sur les trois phases ?
Oui, avec une bascule en moins de 20 ms et une charge 100 % déséquilibrée possible.
