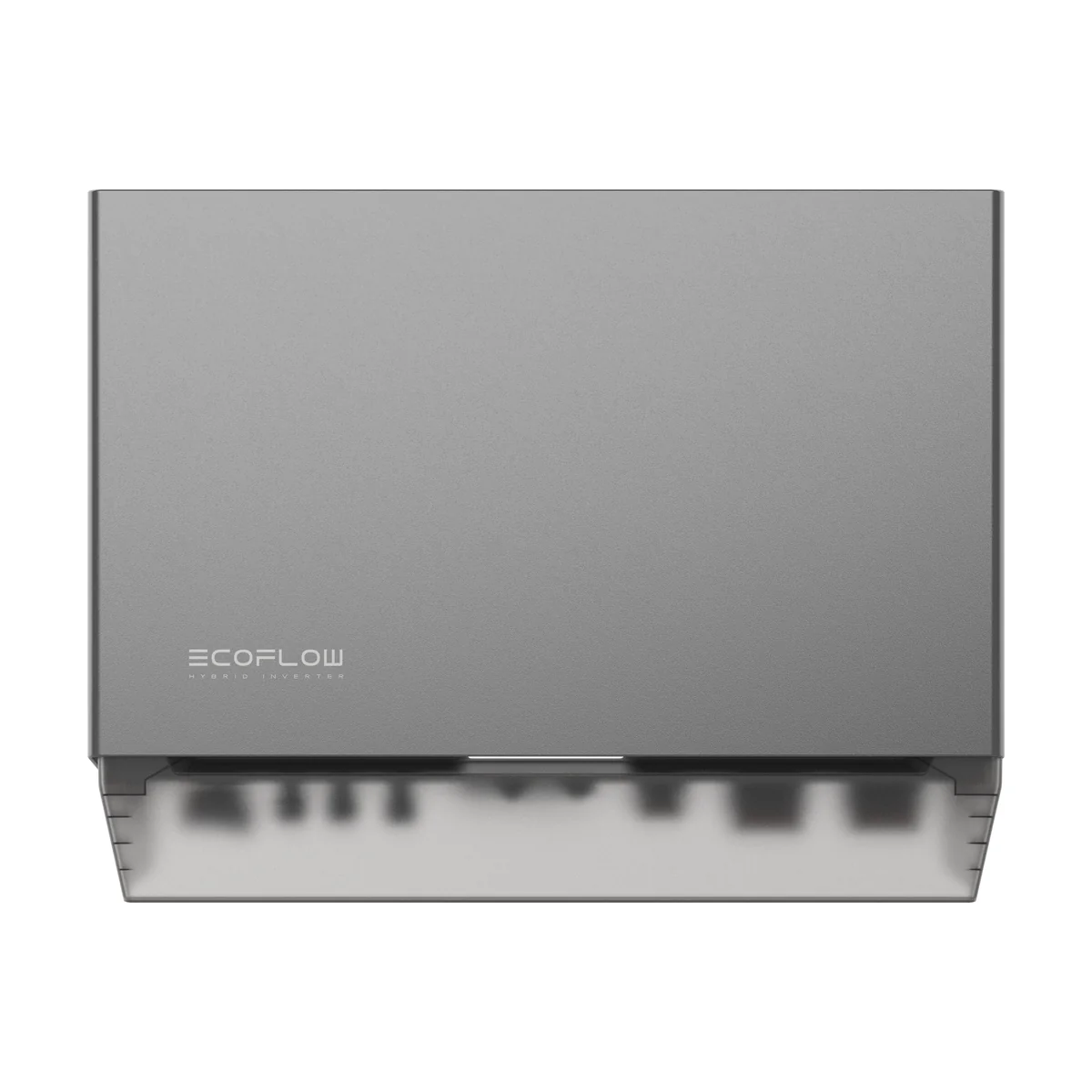

L’onduleur hybride EcoFlow PowerOcean triphasé est le cœur du système de stockage PowerOcean pour les maisons raccordées en 230/400 V. Il convertit la production des panneaux, charge et décharge la batterie haute tension PowerOcean et continue d’alimenter le logement en triphasé lorsque le réseau est coupé.
Quatre puissances pour une même gamme
Les quatre modèles partagent le même boîtier de 588 × 175 × 380 mm et la même architecture : deux trackers MPPT d’une chaîne chacun, une plage de 200 à 850 V et un démarrage dès 160 V. Ce qui change, c’est la puissance. Le 6 kW accepte 10 000 W de panneaux, le 8 kW 12 000 W, le 10 kW 14 000 W et le 12 kW 16 000 W, avec 5 000 à 8 000 W par tracker. Deux pans de toiture orientés différemment se raccordent donc sans perte de production. Pour une maison chauffée par pompe à chaleur ou équipée d’une borne de recharge, le 10 ou le 12 kW laisse de la marge ; pour un foyer plus sobre, le 6 ou le 8 kW suffit souvent. Notre bureau d’études dimensionne l’onduleur à partir de vos relevés de consommation et de la surface disponible.
La batterie PowerOcean associée
L’onduleur fonctionne avec les modules EcoFlow PowerOcean LFP de 5,1 kWh (EF BD-5.1-S1), reliés par un boîtier de jonction et posés sur un socle ou fixés au mur. Avec un, deux ou trois modules, la fiche annonce 4,8 ; 9,7 et 14,5 kWh utiles, pour une capacité maximale de 45,9 kWh par onduleur. La batterie travaille sous 800 V et l’onduleur la charge ou la décharge à pleine puissance, de 6 000 à 12 000 W selon le modèle. Les modules intègrent un système d’extinction par aérosol. Les ensembles batterie prêts à poser (modules, boîtier de jonction, support) sont proposés séparément dans notre catalogue EcoFlow.
Secours triphasé en cas de coupure
Quand le réseau tombe, l’onduleur bascule sur la batterie et alimente les circuits secourus en triphasé, à sa puissance nominale et avec une réserve d’une seconde pour les démarrages de moteur : 7 200 VA sur le 6 kW, jusqu’à 14 400 VA sur le 12 kW. Les circuits secourus sont protégés contre les courts-circuits. Avec un kWh acheté 0,2001 € au tarif bleu contre 0,011 € revendu, la batterie sert surtout au quotidien : stocker le surplus de midi pour la soirée plutôt que l’injecter.
Installation, conformité et suivi de l'onduleur hybride EcoFlow PowerOcean triphasé
Le boîtier IP65 de 29,6 kg se pose au mur, dedans comme dehors, de -20 °C à +50 °C. Refroidi par convection naturelle, il reste sous 35 dB et consomme moins de 25 W la nuit. Il intègre la surveillance du courant résiduel, le contrôle d’isolement des panneaux, la protection anti-îlotage, un sectionneur CC et un parafoudre côté CA. EcoFlow publie pour la France un certificat NF EN 50549-1 délivré par Bureau Veritas pour les quatre puissances, et la fiche cite aussi l’UTE C 15-712-1. Le suivi se fait dans l’application EcoFlow (Wi-Fi, Ethernet, 4G ou Bluetooth) ; l’installateur paramètre le système avec EcoFlow Pro. Un compteur triphasé EcoFlow, raccordé en RS485, mesure les échanges avec le réseau.
Caractéristiques techniques de l’onduleur hybride EcoFlow PowerOcean triphasé
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. | Puissance max. par MPPT | Secours, crête | Courant de sortie nominal |
|---|---|---|---|---|---|
| 6 000 VA | EF HD-P3-6K0-S1 | 10 000 W | 5 000 W | 7 200 VA (1 s) | 8,7 A |
| 8 000 VA | EF HD-P3-8K0-S1 | 12 000 W | 6 000 W | 9 600 VA (1 s) | 11,5 A |
| 10 000 VA | EF HD-P3-10K-S1 | 14 000 W | 7 000 W | 12 000 VA (1 s) | 14,4 A |
| 12 000 VA | EF HD-P3-12K-S1 | 16 000 W | 8 000 W | 14 400 VA (1 s) | 17,4 A |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L + N + PE, 230/400 V, 50/60 Hz |
| Trackers MPPT | 2 (une chaîne par MPPT, 16 A) |
| Tension d'entrée PV max. | 1 000 V |
| Plage MPPT | 200 à 850 V ; démarrage 160 V |
| Batterie | EcoFlow PowerOcean LFP (modules EF BD-5.1-S1 de 5,1 kWh), jusqu'à 45,9 kWh |
| Tension batterie | 800 V nominal |
| Rendement max. | 97,6 % (MPPT 99,9 %) |
| Protections | Surveillance du courant résiduel, isolement PV, anti-îlotage, parafoudre CA, sectionneur CC, arrêt à distance |
| Indice de protection | IP65, intérieur ou extérieur |
| Température de fonctionnement | -20 °C à +50 °C |
| Bruit | < 35 dB |
| Autoconsommation la nuit | < 25 W |
| Refroidissement | Convection naturelle |
| Dimensions (L × P × H) | 588 × 175 × 380 mm (455 mm avec couvercle de finition) |
| Poids | 29,6 kg environ |
| Communication | RS485 (compteur), CAN (batterie), Wi-Fi, Bluetooth, Ethernet, 4G |
| Normes réseau (extrait) | EN 50549, UTE C 15-712-1, VDE-AR-N 4105 |
Questions fréquentes
Quelle batterie utiliser avec le PowerOcean triphasé ?
Les modules EcoFlow PowerOcean LFP de 5,1 kWh (EF BD-5.1-S1) avec leur boîtier de jonction, jusqu'à 45,9 kWh par onduleur selon la fiche.
Le PowerOcean triphasé est-il conforme au raccordement en France ?
EcoFlow publie un certificat NF EN 50549-1 de Bureau Veritas (n° U24-0327) couvrant les modèles 6, 8, 10 et 12 kW.
Combien de panneaux peut-on raccorder ?
De 10 000 W sur le 6 kW à 16 000 W sur le 12 kW, répartis sur deux trackers MPPT d'une chaîne chacun.
Peut-on l'installer à l'extérieur ?
Oui, le boîtier est classé IP65 et fonctionne de -20 °C à +50 °C, sans ventilateur.
Quelle différence avec l'OCEAN 2 triphasé ?
L'OCEAN 2 est la génération suivante d'EcoFlow, avec trois trackers MPPT et ses propres batteries ; le PowerOcean triphasé en possède deux et utilise les modules PowerOcean de 5,1 kWh.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : EcoFlow. Voir aussi nos onduleurs hybrides, onduleurs triphasés, batteries solaires, produits EcoFlow.
