Un système de stockage EcoFlow ne sait pas, sans mesure extérieure, ce qui traverse votre compteur Linky : le compteur d’énergie EcoFlow se pose dans le tableau électrique, juste après le disjoncteur de branchement, et transmet en continu la puissance soutirée ou injectée. C’est lui qui permet à l’onduleur d’éviter d’acheter du courant quand la batterie est pleine, et de ne pas injecter quand la maison consomme.
Pourquoi un compteur est indispensable
Le guide de choix publié par EcoFlow présente le compteur comme un élément du système PowerOcean : sans lui, l’onduleur voit sa propre production mais ignore la consommation du foyer. Le compteur d’énergie EcoFlow mesure la tension, le courant, les puissances active et réactive, la fréquence et l’énergie dans les deux sens, puis envoie ces valeurs par une liaison RS485 (protocole Modbus RTU). L’onduleur ajuste alors la charge de la batterie pour couvrir vos besoins. Avec un kWh acheté 0,2001 € au tarif bleu contre 0,011 € revendu, chaque kWh correctement orienté vers la batterie plutôt que vers le réseau compte.
Monophasé ou triphasé, mesure directe ou par tores

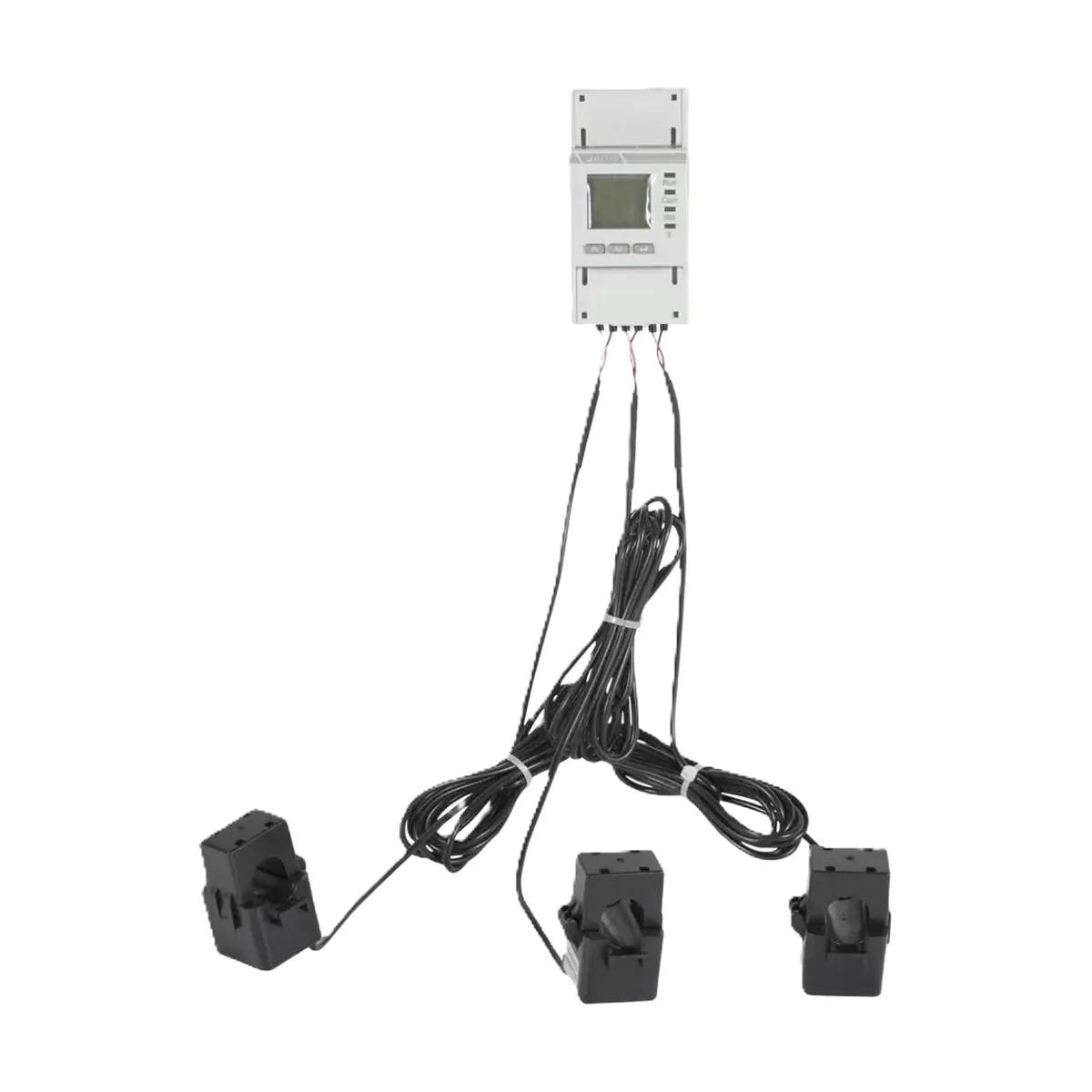

Le choix d’un compteur d’énergie EcoFlow suit deux questions posées par le guide du fabricant. D’abord le réseau : monophasé pour la plupart des maisons, triphasé si votre tableau reçoit trois phases. Ensuite le courant : jusqu’à 80 A, les modèles à mesure directe (YDM201D en monophasé, ADL400 en triphasé) font passer les conducteurs dans le compteur. Au-delà, ou si le câblage ne le permet pas, on choisit un modèle à transformateurs de courant (TC) : ADL200N-CT avec un tore de 120 A en monophasé ; ADL400N-CT avec trois tores de 80 A, 120 A (version D16) ou 200 A en triphasé. Les tores s’ouvrent et se clipsent autour des câbles, sans les débrancher.
Le Smart Meter Dual CT pour les batteries STREAM
Les batteries STREAM 5000 et STREAM AC 5000 n’ont pas de bornier RS485 : elles reçoivent la mesure par Wi-Fi. Le Smart Meter Dual CT, de 20 mm de large seulement, se pose sur rail DIN et mesure de 0,08 à 120 A avec ses tores. Le second tore, optionnel, peut suivre la production d’un onduleur d’une autre marque déjà installé. La notice EcoFlow le réserve à un usage intérieur (IP30).
Pose et mise en service
Tous les modèles se fixent sur un rail DIN de 35 mm et relèvent de la catégorie d’installation CAT III : le raccordement se fait hors tension, par un électricien, dans le tableau principal. Le compteur d’énergie EcoFlow se déclare ensuite dans l’application EcoFlow Pro lors de la mise en service de l’onduleur. Nous vous indiquons le modèle adapté après une photo de votre tableau et de votre compteur Linky.
Caractéristiques techniques de la compteur d’énergie EcoFlow
Par modèle
| Modèle | Référence | Réseau | Mesure du courant | Précision | Protection | Dimensions (L × P × H) | Poids | Produits EcoFlow compatibles |
|---|---|---|---|---|---|---|---|---|
| YDM201D monophasé, mesure directe 80 A | EF-EFA-YDM201D (YDM201D) | Monophasé 230 V | Directe, 80 A max. | 1 % (active) | IP54 | 36 × 105 × 65 mm | non communiqué par EcoFlow | PowerOcean monophasé, DC Fit, PowerPulse 2 |
| ADL200N-CT monophasé, TC 120 A | EF-EFA-ADL200N-CT (ADL200N-CT) | Monophasé 230 V | 1 TC externe 120 A | 0,5 % | — | 18 × 90 × 65 mm (TC 31 × 36 × 50 mm) | non communiqué par EcoFlow | PowerOcean monophasé, DC Fit, PowerPulse 2 |
| ADL400-CT triphasé, mesure directe 80 A | EF-EFA-ADL400-CT (ADL400) | Triphasé 3 × 230/400 V | Directe, 80 A max. | 0,5 % | IP51 | 72 × 65 × 90 mm | non communiqué par EcoFlow | PowerOcean triphasé, PowerOcean Plus, DC Fit, PowerPulse 2 |
| ADL400N-CT triphasé, TC 80 A | EF-EFA-ADL400N-CT (ADL400N-CT) | Triphasé 3 × 230/400 V | 3 TC externes 80 A | 0,5 % | — | 45 × 90 × 65 mm (TC 27 × 32 × 44 mm) | non communiqué par EcoFlow | PowerOcean triphasé, PowerOcean Plus, DC Fit, PowerPulse 2 |
| ADL400N-CT-D16 triphasé, TC 120 A | EF-EFA-ADL400N-CTD16 (ADL400N-CT-D16) | Triphasé 3 × 230/400 V | 3 TC externes 120 A | 0,5 % | — | 45 × 90 × 65 mm (TC 31 × 36 × 50 mm) | non communiqué par EcoFlow | PowerOcean triphasé, PowerOcean Plus, DC Fit, PowerPulse 2 |
| ADL400N-CT triphasé, TC 200 A | EF-EFA-ADL400NCT200A (ADL400N-CT-200A) | Triphasé 110-277 V L-N | 3 TC externes 200 A | 0,5 % | — | 45 × 90 × 65 mm | non communiqué par EcoFlow | PowerOcean triphasé, PowerOcean Plus, DC Fit, PowerPulse 2 |
| Smart Meter Dual CT, TC 120 A (STREAM) | EF-SMARTMETER-DUALCT | Mono ou triphasé, 90-276 V | 2 TC externes, 0,08 à 120 A | — | IP30 (intérieur) | 20 × 66 × 90 mm | non communiqué par EcoFlow | STREAM 5000 et STREAM AC 5000 (Wi-Fi, Bluetooth, RS485) |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Montage | Rail DIN 35 mm |
| Communication (YDM201D, ADL200N-CT, ADL400N-CT) | RS485, Modbus RTU |
| Communication (ADL400) | RS485 |
| Communication (Smart Meter Dual CT) | Bluetooth 5.0, Wi-Fi 2,4 GHz, RS485 |
| Catégorie d'installation | CAT III |
| Température de fonctionnement (ADL200N-CT, ADL400, ADL400N-CT) | -40 à 70 °C |
| Température de fonctionnement (Smart Meter Dual CT) | -30 à 70 °C |
| Consommation propre | ≤ 0,2 W (ADL200N-CT, ADL400N-CT) ; ≤ 1,5 W (YDM201D, Smart Meter Dual CT) |
Questions fréquentes
Quel compteur choisir pour un PowerOcean monophasé ?
Le YDM201D si le courant ne dépasse pas 80 A et que les câbles peuvent le traverser, sinon l'ADL200N-CT avec son tore de 120 A.
Le compteur remplace-t-il mon Linky ?
Non. Il se pose en aval du Linky dans votre tableau et sert uniquement à piloter le système EcoFlow.
Quel compteur pour une batterie STREAM 5000 ?
Le Smart Meter Dual CT, qui communique en Wi-Fi avec les STREAM 5000 et STREAM AC 5000.
Peut-on poser le compteur soi-même ?
Il se raccorde dans le tableau électrique, hors tension : confiez-le à un électricien qualifié.
