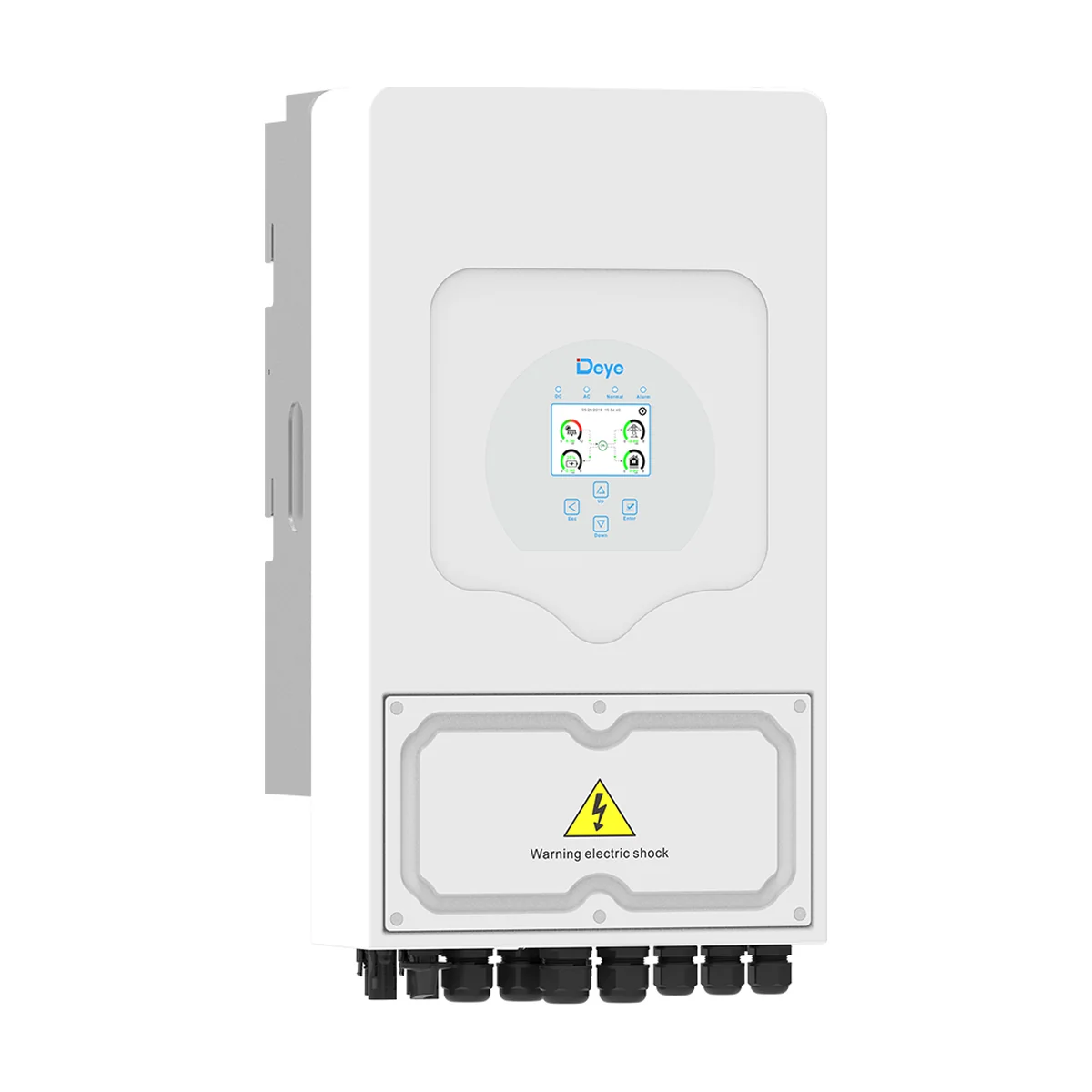

L’onduleur hybride Deye SG03LP1 est un onduleur monophasé pour batterie basse tension 48 V. Silencieux et compact, il convient à une installation résidentielle de 4 à 9 kWc qui veut stocker sa production et garder du courant pendant une coupure.
En bref : l’onduleur hybride Deye SG03LP1 existe en 3,6 kW (SUN-3.6K-SG03LP1-EU), 5 kW (SUN-5K-SG03LP1-EU) et 6 kW (SUN-6K-SG03LP1-EU). Sans ventilateur et sous 30 dB, il charge une batterie 48 V jusqu’à 135 A, accepte 2 chaînes de panneaux de 13 A au plus et se garantit 5 ans, jusqu’à 10 ans selon le pays d’installation.
Un hybride silencieux pour la maison
Refroidi par convection naturelle, l’onduleur hybride Deye SG03LP1 reste sous 30 dB : il peut être posé dans un cellier, une buanderie ou un garage attenant aux pièces de vie. Le boîtier IP65 de 330 × 580 × 232 mm pèse 25 kg et fonctionne de -40 °C à +60 °C, avec réduction de puissance au-delà de 45 °C, jusqu’à 2 000 m d’altitude. Un écran tactile couleur affiche production, consommation et état de la batterie ; le suivi à distance passe par un module WiFi, 4G, Bluetooth ou LAN en option.
Batterie et secours avec l’onduleur hybride Deye SG03LP1
La batterie 48 V (40 à 60 V), en lithium ou en plomb, se charge et se décharge jusqu’à 90 A sur le 3,6 kW, 120 A sur le 5 kW et 135 A sur le 6 kW ; en lithium, la charge s’adapte au BMS et plusieurs batteries peuvent être mises en parallèle. En cas de coupure, les circuits secourus sont alimentés avec une pointe de deux fois la puissance nominale pendant 10 secondes. Six plages horaires de charge et de décharge se programment ; un groupe électrogène peut recharger la batterie et jusqu’à 16 onduleurs fonctionnent en parallèle, en réseau comme hors réseau. L’onduleur hybride Deye SG03LP1 se couple aussi en AC à une installation existante pour y ajouter un stockage.
Le choix entre 3,6, 5 et 6 kW suit la puissance des appareils que vous voulez alimenter en même temps, en secours comme en fonctionnement normal, et la taille du champ de panneaux. Côté tableau, le courant nominal est de 15,7 A (3,6 kW), 21,7 A (5 kW) et 26,1 A (6 kW) en 230 V. Chaque kWh stocké puis consommé évite un achat à 0,2001 €, contre 0,011 € s’il est injecté.
Panneaux et limites
Les deux trackers MPPT de l’onduleur hybride Deye SG03LP1 travaillent de 150 à 425 V et acceptent 13 A chacun (17 A en court-circuit), avec une chaîne par tracker. Ce courant limite le choix des panneaux : de nombreux modules récents de grande taille le dépassent, ce que notre bureau d’études contrôle. Deye admet jusqu’à 7 200 W de panneaux raccordés sur le 3,6 kW et 12 000 W sur le 6 kW, pour une puissance PV utile de 4 680 à 7 800 W. La tension de démarrage est de 125 V et la tension nominale de 370 V.
Place dans la gamme Deye
Dans la gamme monophasée basse tension de Deye, l’onduleur hybride Deye SG03LP1 se distingue par son refroidissement sans ventilateur. Si vos panneaux dépassent 13 A, la série SG04LP1, qui accepte 18 A par tracker selon sa fiche, convient mieux. Le SG03LP1 reste adapté à une installation avec des panneaux de format classique, ou pour compléter une installation existante par couplage AC.
Caractéristiques techniques de l’onduleur hybride Deye SG03LP1
Par modèle
| Puissance nominale AC | Référence | Courant batterie max. | Puissance PV | Puissance apparente max. |
|---|---|---|---|---|
| 3.6 kW | SUN-3.6K-SG03LP1-EU | 90 A | 4 680 W (7 200 W raccordés) | 3 960 VA |
| 5 kW | SUN-5K-SG03LP1-EU | 120 A | 6 500 W (10 000 W raccordés) | 5 500 VA |
| 6 kW | SUN-6K-SG03LP1-EU | 135 A | 7 800 W (12 000 W raccordés) | 6 600 VA |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé L+N+PE, 220/230 V |
| Batterie | 48 V (40 à 60 V), plomb ou lithium ; lithium géré par auto-adaptation au BMS |
| Tension d’entrée PV max. | 500 V |
| Tension de démarrage | 125 V |
| Plage MPPT | 150 à 425 V |
| Trackers MPPT | 2 trackers de 13 A, 1 chaîne chacun |
| Passage réseau vers charges | 35 A (3,6 et 5 kW), 40 A (6 kW) |
| Puissance de pointe hors réseau | 2 fois la puissance nominale pendant 10 s |
| Rendement | 97,6 % max., 96,5 % européen |
| Indice de protection | IP65 |
| Refroidissement | Naturel, bruit < 30 dB |
| Température de fonctionnement | -40 °C à +60 °C (réduction au-delà de 45 °C) |
| Dimensions | 330 × 580 × 232 mm |
| Poids | 25 kg |
| Communication | Écran LCD tactile couleur ; RS485/RS232/CAN ; WiFi, 4G, Bluetooth ou LAN en option |
| Garantie | 5 ans, jusqu’à 10 ans selon le pays d’installation (conditions Deye) |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105, CEI 0-21 |
La fiche technique de l’onduleur hybride Deye SG03LP1 est dans l’onglet « Fiche technique ». Page officielle : Deye. Consultez aussi nos onduleurs hybrides, onduleurs monophasés, batteries solaires et les produits Deye.
Questions fréquentes
L’onduleur hybride Deye SG03LP1 a-t-il un ventilateur ?
Non, il est refroidi naturellement et Deye annonce moins de 30 dB.
Quels panneaux raccorder ?
Des panneaux dont le courant reste sous 13 A par tracker, avec une chaîne par tracker entre 150 et 425 V.
Quelle batterie associer ?
Une batterie basse tension de 48 V nominal (plage de 40 à 60 V), au plomb ou au lithium ; avec le lithium, la charge suit les consignes du BMS.
Peut-on ajouter cet onduleur à une installation existante ?
Oui, il se couple en AC à une installation solaire existante pour y ajouter une batterie.
