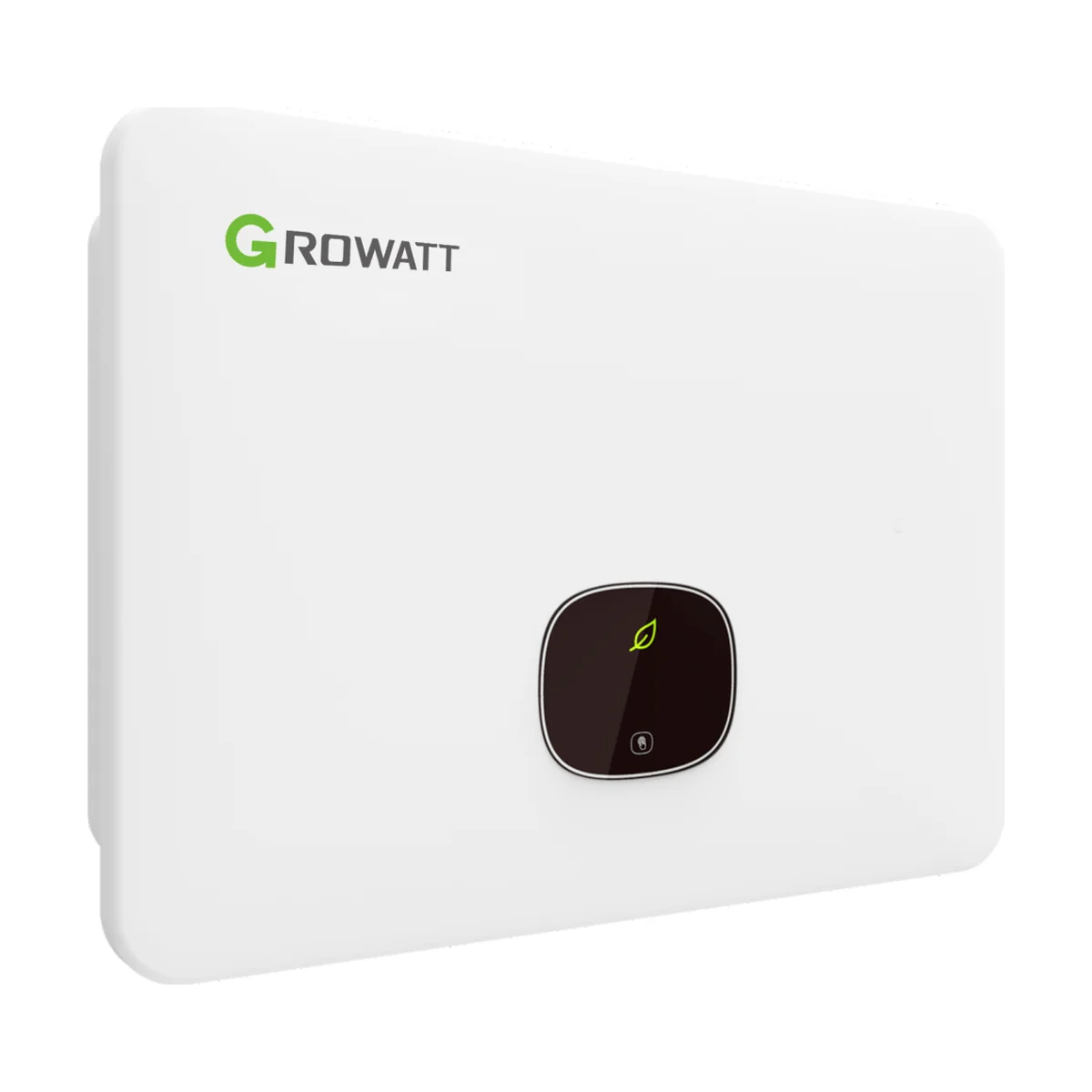

L’onduleur Growatt MID 25KTL3-X1 est le premier modèle de la série MID 25-40 kW de Growatt. Il s’adresse aux professionnels : exploitation agricole, entrepôt, commerce ou bâtiment tertiaire qui consomme en journée et veut couvrir une partie de ses besoins avec sa propre toiture.
En bref : l’onduleur Growatt MID 25KTL3-X1 injecte 25 000 W en triphasé 230/400 V à partir de 37 500 Wc de panneaux au plus, répartis sur trois trackers MPP de deux chaînes. Son rendement maximal est de 98,8 %, il intègre la détection d’arc et les parafoudres de type II, et sa conformité EN 50549-1 est certifiée par Intertek.
Un onduleur de projet pour les toitures de 25 à 37 kWc
Growatt autorise jusqu’à 37 500 Wc de panneaux sur l’onduleur Growatt MID 25KTL3-X1, soit 50 % de plus que sa puissance AC. Ce surdimensionnement permet d’exploiter une toiture moins bien orientée, ou de produire davantage le matin, le soir et par ciel couvert ; en contrepartie, la puissance est plafonnée à 25 kW aux heures de plein soleil, ce que l’étude de production chiffre. Le rendement maximal atteint 98,8 % et le rendement européen 98,5 %. Pour une toiture plus grande, la même série existe jusqu’à 40 kW.
Un bâtiment professionnel consomme surtout entre le matin et la fin d’après-midi : froid, ventilation, éclairage, machines, bureautique. L’onduleur Growatt MID 25KTL3-X1 alimente ces usages en direct, le tableau prenant d’abord l’électricité produite sur place. La fonction de suivi de l’autoconsommation annoncée par Growatt, associée à un compteur sur le port RS485, permet de mesurer cette part et de suivre ce qui part sur le réseau.
Trois trackers MPP, six chaînes
Les trois trackers MPP indépendants de l’onduleur Growatt MID 25KTL3-X1 acceptent chacun deux chaînes et 26 A (32 A en court-circuit). Trois pans de toiture, ou des bâtiments aux orientations différentes, se raccordent au même onduleur sans coffret de regroupement. La plage MPP va de 200 à 1 000 V, la tension maximale est de 1 100 V, la tension nominale de 600 V et la production démarre à 250 V. Les chaînes se branchent sur des connecteurs H4 ou MC4 selon la version.
Le courant de 26 A par tracker laisse de la marge pour les panneaux de grand format actuels, y compris quand deux chaînes sont mises en parallèle sur le même tracker. Le calepinage de l’onduleur Growatt MID 25KTL3-X1 (nombre de modules par chaîne) se calcule à partir de la tension à froid des panneaux retenus, pour rester sous 1 100 V par grand froid : notre bureau d’études s’en charge.
Sécurité et conditions de pose
Le boîtier IP66 de l’onduleur Growatt MID 25KTL3-X1 mesure 580 × 435 × 230 mm et pèse 29,5 kg ; il se fixe au mur, à l’extérieur, et sa pose se prépare (support, accès, manutention à deux). Il est refroidi par une ventilation pilotée et fonctionne de -25 °C à +60 °C, jusqu’à 4 000 m d’altitude, avec une consommation nocturne inférieure à 1 W. La détection d’arc (AFCI) est intégrée et s’active à la mise en service ; des parafoudres de type II protègent les côtés DC et AC, et la surveillance des chaînes signale une chaîne qui produit moins que les autres. Le sectionneur DC, la surveillance d’isolement, du réseau et du courant résiduel et l’anti-îlotage complètent l’équipement.
Raccordement et suivi
À 25 kW, le raccordement en triphasé 230/400 V passe par une étude plus complète avec le gestionnaire de réseau. Nous étudions avec vous l’emplacement, les sections de câble et les protections côté AC, pour un courant de sortie maximal de 41,9 A. Un module Growatt WiFi, GPRS ou LAN (en option) relie l’onduleur au portail Growatt ; le port RS485 accueille un compteur ou un système de supervision. Sur place, un écran OLED et une touche tactile donnent l’état de l’onduleur Growatt MID 25KTL3-X1.
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Growatt. Voir aussi nos onduleurs réseau, onduleurs triphasés, produits Growatt, calcul de production.
Caractéristiques techniques de l’onduleur Growatt MID 25KTL3-X1
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 25 000 W (27 700 VA max.) |
| Référence | MID 25KTL3-X1 |
| Puissance PV max. conseillée | 37 500 W |
| Trackers MPP | 3, avec 2 chaînes chacun |
| Courant de sortie max. | 41,9 A |
| Poids | 29,5 kg |
| Raccordement | Triphasé 3W+N+PE, 230/400 V, 50 Hz |
| Tension DC max. | 1 100 V |
| Tension de démarrage / nominale | 250 V / 600 V |
| Plage MPP | 200 à 1 000 V |
| Courant d’entrée max. | 26 A par tracker (court-circuit 32 A) |
| Rendement max. / européen | 98,8 % / 98,5 % |
| Rendement MPPT | 99,9 % |
| Protections | Sectionneur DC, parafoudres type II DC et AC, surveillance des chaînes, d’isolement, du réseau et du courant résiduel, anti-îlotage |
| Détection d’arc (AFCI) | Oui, à activer après installation |
| Indice de protection | IP66 |
| Refroidissement | Ventilation intelligente |
| Dimensions (L × H × P) | 580 × 435 × 230 mm |
| Température de fonctionnement | -25 °C à +60 °C |
| Altitude | 4 000 m |
| Consommation nocturne | < 1 W |
| Raccordement AC | Presse-étoupe et cosses |
| Interfaces | RS485 et USB ; WiFi, GPRS, RF ou LAN en option |
| Garantie | 5 ans, 10 ans en option |
| Normes (extrait) | CE, VDE 0126, EN 50549, UTE C 15-712, CEI 0-16, VDE-AR-N 4105 |
| Certificat EN 50549-1 | Intertek CN-PV-200110 |
Questions fréquentes
Le Growatt MID 25KTL3-X1 convient-il à une maison ?
Rarement : l’onduleur Growatt MID 25KTL3-X1 vise les toitures de 25 à 37 kWc, typiques d’un bâtiment agricole ou professionnel.
Combien de pans de toit peut-on raccorder ?
L’onduleur Growatt MID 25KTL3-X1 accepte jusqu’à trois orientations différentes, grâce à ses trois trackers MPP de deux chaînes chacun.
Que signifie le suffixe X1 ?
C’est la référence Growatt du modèle 25 kW de la série MID 25-40KTL3-X, dont il partage la fiche technique.
Quelle garantie offre Growatt ?
5 ans d’après la fiche technique, avec une extension à 10 ans proposée en option.
L’onduleur Growatt MID 25KTL3-X1 est-il certifié EN 50549-1 ?
Oui, il figure sur le certificat Intertek CN-PV-200110 selon la norme EN 50549-1 de février 2019.
