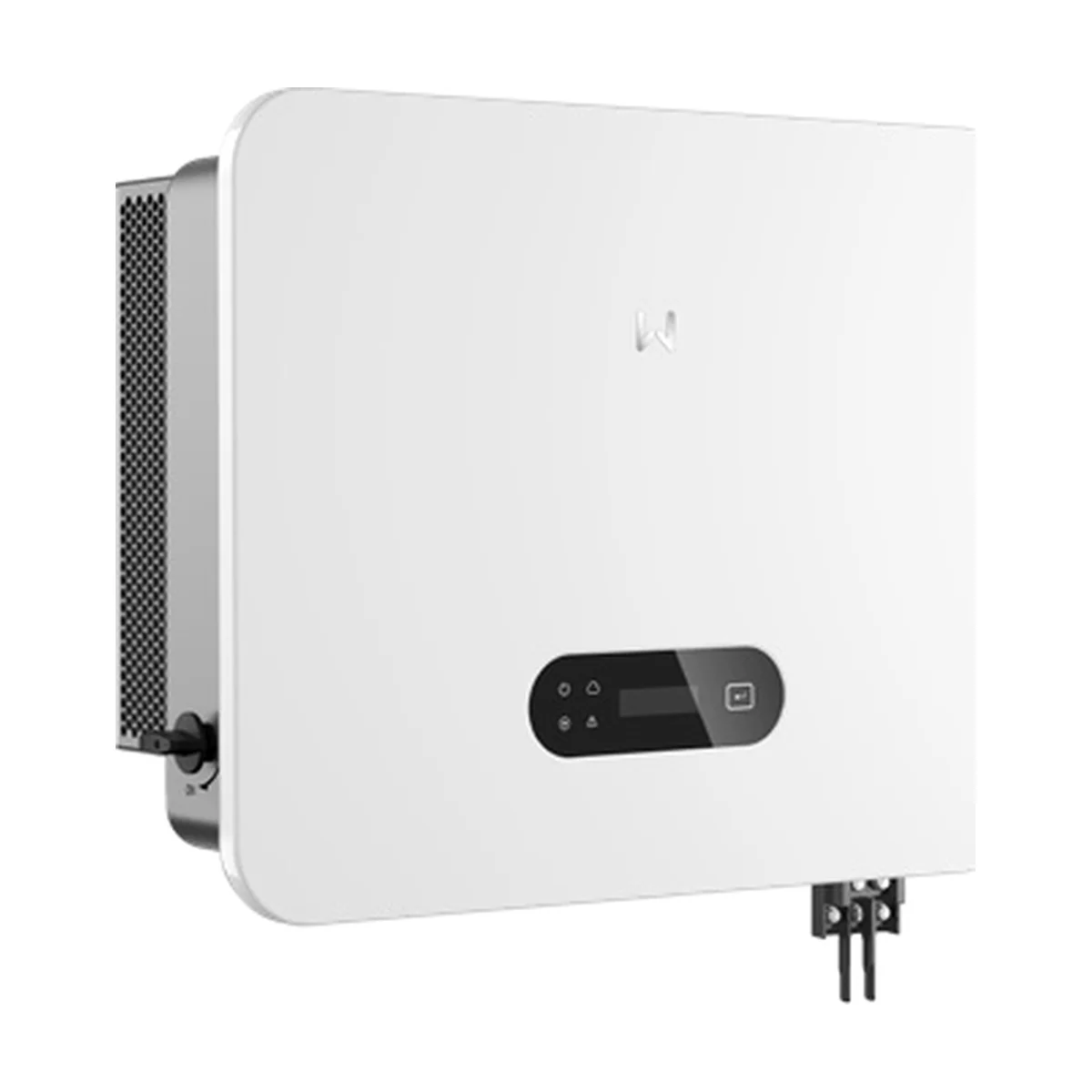

L’onduleur GoodWe SDT G3 25-40 s’adresse aux professionnels : bâtiments agricoles, entrepôts, commerces et petites industries qui installent de 30 à 60 kWc de panneaux. Il injecte en triphasé 230/400 V et reste assez léger pour être posé par deux personnes.
Conçu pour les toitures professionnelles
Les modèles 25 et 30 kW disposent de trois trackers MPPT, le 40 kW de quatre. Chaque tracker admet 40 A et deux chaînes : les modules de grande taille utilisés en toiture professionnelle passent sans écrêtage. La plage MPPT de 140 à 950 V (1 000 V pour le 40 kW) et la tension d’entrée maximale de 1 100 V permettent des chaînes longues, donc moins de boîtes de jonction et de câbles.
Rendement et poids
Le rendement maximal atteint 98,7 % sur les 25 et 30 kW, avec 98,3 % de rendement européen ; le 40 kW affiche 98,6 % et 97,7 %. Le boîtier de 585 × 483 × 230 mm pèse moins de 30 kg (31 kg et 237 mm de profondeur pour le 40 kW). La ventilation intelligente maintient le bruit sous 45 dB et l’indice IP66 autorise la pose en extérieur, de -30 °C à +60 °C.
Comment dimensionner un onduleur GoodWe SDT G3 25-40 ?
Le choix dépend de la puissance crête installée, du nombre de pans et de la puissance de raccordement accordée par le gestionnaire de réseau. Un bâtiment de 36 kWc sur deux pans s’oriente vers le 30 kW ; au-delà de 45 kWc, le 40 kW et ses quatre trackers. Pour une centrale plus importante, plusieurs onduleurs se combinent et se pilotent ensemble. Notre bureau d’études établit le plan de chaînes et le schéma de raccordement.
Sécurité, supervision et conformité
Parafoudres de type II côté DC et côté AC, surveillance de chaque chaîne, de l’isolement et du courant résiduel sont intégrés ; la détection d’arc AFCI et la récupération PID sont disponibles en option. La communication passe par RS485, WiFi, LAN et Bluetooth (4G en option) avec les protocoles Modbus TCP et RTU, pour une supervision locale ou à distance. La conformité réseau est attestée par un certificat TÜV Rheinland selon EN 50549-1 et EN 50549-10.
Caractéristiques techniques de l’onduleur GoodWe SDT G3 25-40
Par modèle
| Puissance nominale AC | Référence | Trackers MPPT | Courant de sortie max. | Rendement européen | Poids | Dimensions (L × H × P) |
|---|---|---|---|---|---|---|
| 25 kW | GW25K-SDT-30 | 3 | 37,9 A | 98,3 % | < 30 kg | 585 × 483 × 230 mm |
| 30 kW | GW30K-SDT-30 | 3 | 45,5 A | 98,3 % | < 30 kg | 585 × 483 × 230 mm |
| 40 kW | GW40K-SDT-P30 | 4 | 60,6 A | 97,7 % | 31 kg | 585 × 483 × 237 mm |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L/N/PE ou 3L/PE, 230/400 V |
| Tension d'entrée max. | 1 100 V |
| Plage MPPT | 140 à 950 V (140 à 1 000 V pour le 40 kW) |
| Tension de démarrage | 160 V |
| Courant par MPPT | 40 A, 2 chaînes par MPPT |
| Rendement max. | 98,7 % (25 et 30 kW), 98,6 % (40 kW) |
| Protections | Parafoudres type II DC et AC, AFCI et récupération PID en option |
| Refroidissement | Ventilation intelligente, moins de 45 dB |
| Indice de protection | IP66 |
| Température de fonctionnement | -30 °C à +60 °C |
| Communication | RS485, WiFi, LAN, Bluetooth, 4G en option ; Modbus TCP/RTU |
| Norme réseau | EN 50549-1 et EN 50549-10 (certificat TÜV Rheinland) |
Questions fréquentes
Le GoodWe SDT G3 25-40 convient-il à une maison ?
Il est surtout destiné aux toitures professionnelles. Pour une maison en triphasé, la SDT G3 de 4 à 20 kW est plus adaptée.
Combien de chaînes peut-on brancher ?
Deux chaînes par tracker : six sur les 25 et 30 kW, huit sur le 40 kW.
Peut-on l'installer dehors ?
Oui, il est classé IP66 et fonctionne de -30 °C à +60 °C.
Est-il certifié pour le réseau français ?
Oui, il dispose d'un certificat EN 50549-1 et EN 50549-10 délivré par TÜV Rheinland.
