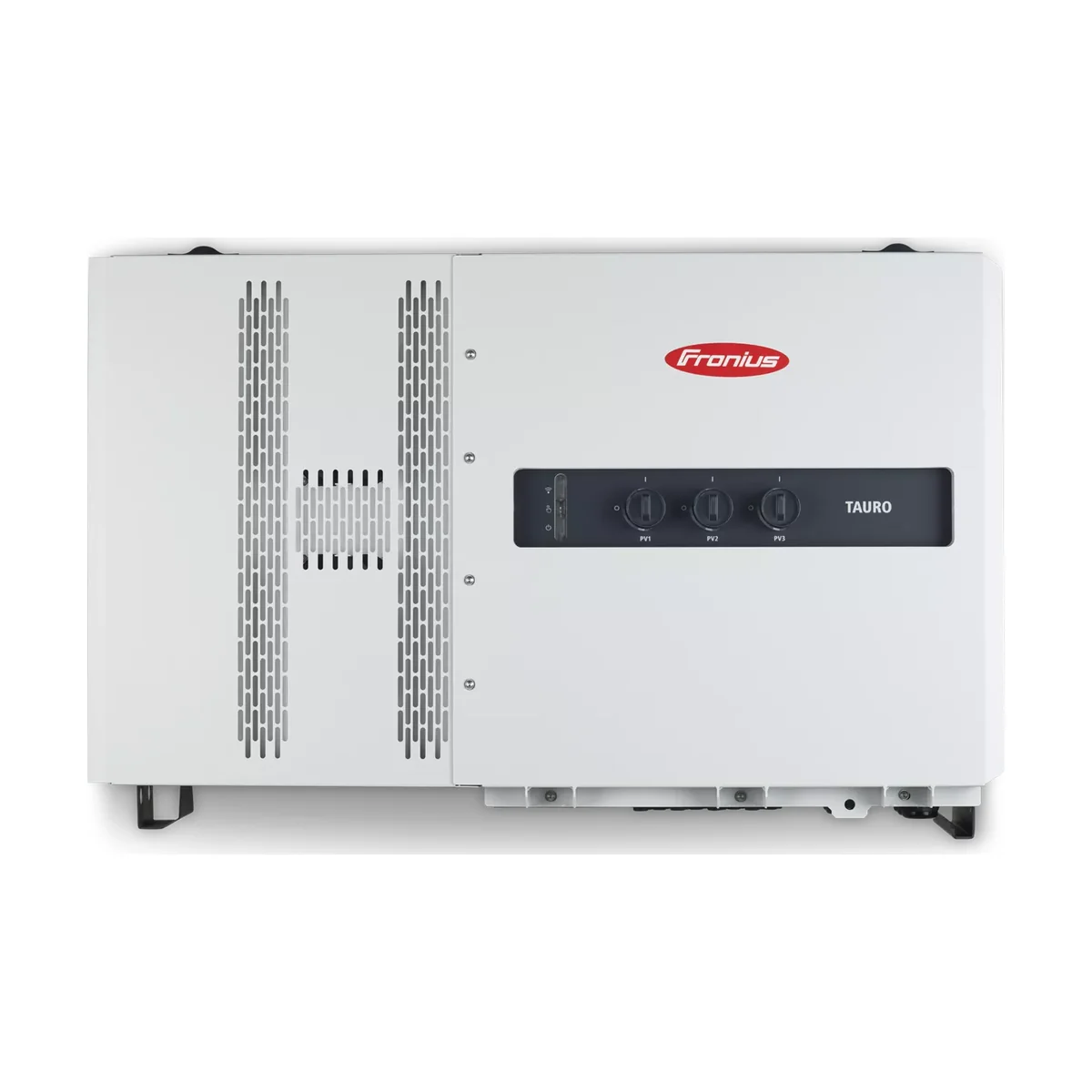

L’onduleur Fronius Tauro 50-3-P transforme jusqu’à 75 kWc de panneaux en 50 kW triphasés. Le « P » signifie précombiné : au lieu de recevoir chaque chaîne, il reçoit un câble de forte section par tracker, venant de boîtes de jonction installées près des modules.
Une architecture pensée pour les champs éloignés
Sur un parc au sol, une grande toiture agricole ou une ombrière, les panneaux sont souvent loin du local technique. Ramener chaque chaîne jusqu’à l’onduleur multiplie les câbles. La version précombinée regroupe les chaînes dans des boîtes de jonction placées sur le champ, qui contiennent les fusibles de chaîne ; un seul câble par tracker parcourt ensuite la distance. L’onduleur accepte un câble DC de 25 à 95 mm², en aluminium ou en cuivre, ce qui permet d’opter pour l’aluminium sur les longues liaisons.
Puissance et rendement
La fiche Fronius donne 50 000 W en sortie pour une puissance PV maximale de 75 kWc. Le rendement maximal atteint 98,5 % et le rendement européen 98,3 %. Trois trackers MPP se partagent l’entrée : 36 A sur les deux premiers, 72 A sur le troisième, avec une plage de tension de 200 à 1 000 V et une plage MPP utile de 400 à 870 V. Le courant de sortie est de 72,5 A sous 400 V.
Ce qui est intégré, ce qui ne l'est pas
Le parafoudre type 1+2 côtés DC et AC est intégré de série, tout comme le sectionneur DC, la surveillance des courants résiduels et la mesure d’isolement. En revanche, cette version ne comporte ni fusibles de chaîne ni détection d’arc : les fusibles de chaîne se placent dans les boîtes de jonction choisies pour le projet. Si vos chaînes peuvent arriver directement à l’onduleur, la version directe Tauro 50-3-D, qui intègre ces éléments, est souvent plus simple.
Installation et exploitation de l'onduleur Fronius Tauro 50-3-P
Le boîtier IP65 de 755 × 1109 × 346 mm pèse 92 kg et se monte dehors comme dedans, de -40 °C à +65 °C, grâce au refroidissement actif à double paroi. Le câble AC accepte de 35 à 240 mm² en aluminium ou en cuivre. Le datalogger intégré transmet la production à Fronius Solar.web par WLAN ou Ethernet, et deux bus RS485 Modbus RTU SunSpec, l’entrée Wired Shutdown et les entrées/sorties numériques assurent le lien avec la supervision du site.
Caractéristiques techniques de l’onduleur Fronius Tauro 50-3-P
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 50 000 W |
| Référence | Fronius Tauro 50-3-P |
| Puissance PV max. | 75 kWc |
| Courant d'entrée max. | 134 A |
| Courant de sortie AC | 72,5 A (400 V) / 75,8 A (380 V) |
| Rendement max. | 98,5 % |
| Rendement européen | 98,3 % |
| Raccordement réseau | Triphasé 3~(N)PE 400/230 V ou 380/220 V, 50/60 Hz (45 à 65 Hz) |
| Facteur de puissance | 0 à 1 inductif / capacitif |
| Trackers MPP | 3 |
| Plage de tension d'entrée DC | 200 à 1 000 V |
| Tension de démarrage | 200 V |
| Plage MPP utile | 400 à 870 V |
| Courant d'entrée max. par tracker | 36 A / 36 A / 72 A (PV1 / PV2 / PV3) |
| Raccordement DC | Précombiné : 1 entrée par tracker, cosse ou bride, câble aluminium ou cuivre de 25 à 95 mm², 6 presse-étoupes M40 |
| Protections | Sectionneur DC, surveillance des courants résiduels, mesure d'isolement DC |
| Parafoudres DC/AC | Type 1+2 intégré, type 2 en option |
| Rendement d'adaptation MPPT | > 99,9 % |
| Câble AC | 35 à 240 mm², aluminium ou cuivre, cosse ou bride de raccordement direct |
| Communication | WLAN, Ethernet RJ45, 2 × RS485 (Modbus RTU SunSpec), 6 entrées numériques et 6 entrées/sorties numériques, Wired Shutdown, datalogger et serveur web intégrés ; Fronius Solar.web, Modbus TCP SunSpec, Solar API (JSON) |
| Indice de protection | IP65, montage intérieur et extérieur (rayonnement solaire direct possible) |
| Dimensions (H × L × P) | 755 × 1109 × 346 mm (sans support de fixation) |
| Poids | 92 kg |
| Température de fonctionnement | -40 °C à +65 °C (-30 °C avec le sectionneur AC optionnel) |
| Refroidissement | Active Cooling et système à double paroi (Double Wall) |
| Consommation nocturne | < 16 W |
| Normes (extrait de la fiche) | IEC 62109-1/-2, IEC 62116, EN 50549-1:2019 et EN 50549-2:2019, VDE-AR-N 4105 et 4110, CEI 0-16, CEI 0-21 |
Questions fréquentes
Que signifie le « P » du Tauro 50-3-P ?
Précombiné : les chaînes sont regroupées dans des boîtes de jonction externes, et l'onduleur reçoit un câble par tracker.
Les fusibles de chaîne sont-ils inclus ?
Non, ils se trouvent dans les boîtes de jonction du projet. La version 50-3-D les intègre.
Quelle section de câble DC est acceptée ?
De 25 à 95 mm², en aluminium ou en cuivre, selon la fiche Fronius.
Peut-on y ajouter une batterie ?
Non, c'est un onduleur réseau sans entrée batterie.
