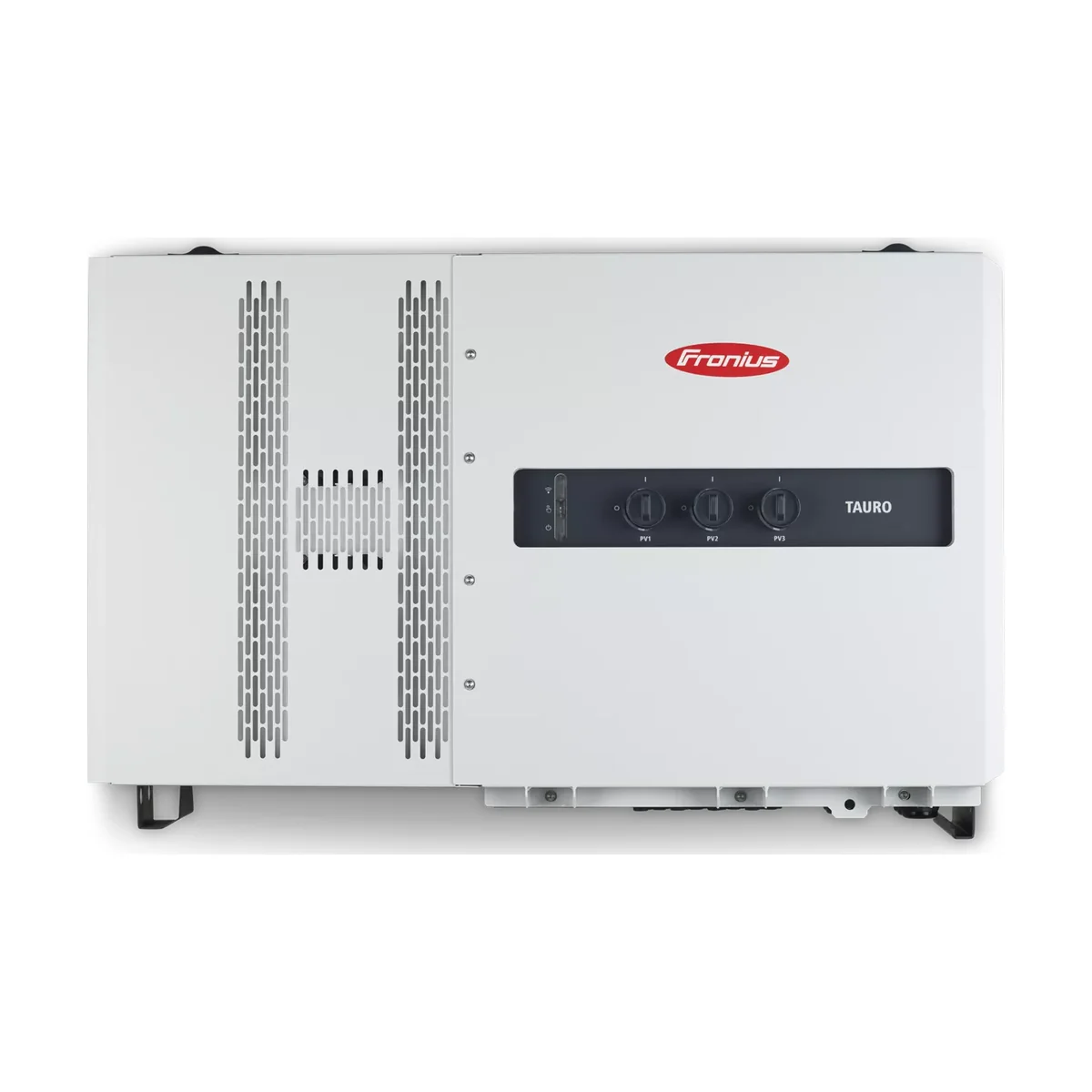

L’onduleur Fronius Tauro 50-3-D injecte 50 kW en triphasé à partir d’un champ photovoltaïque pouvant atteindre 75 kWc. Le « D » désigne la version directe : les chaînes de panneaux arrivent sans coffret intermédiaire sur l’onduleur, qui embarque lui-même les fusibles de chaîne, le sectionneur et les parafoudres.
Pour quels projets ?
Le Tauro vise les bâtiments où la toiture accueille plusieurs dizaines de kilowatts-crête : hangar agricole, entrepôt, atelier, surface commerciale ou petit parc au sol. La fiche Fronius indique une puissance PV maximale de 75 kWc pour 50 000 W en sortie, avec un rendement maximal de 98,5 % et un rendement européen de 98,3 %. Le courant de sortie atteint 72,5 A sous 400 V : le raccordement d’un tel appareil se prépare avec le gestionnaire de réseau, et nous l’étudions avec vous avant toute commande.
Trois trackers pour une toiture découpée
Contrairement au Tauro ECO, qui n’a qu’un tracker, ce modèle en possède trois. Les deux premiers acceptent 36 A, le troisième 72 A : on peut ainsi répartir les chaînes entre plusieurs pans, orientations ou inclinaisons. La plage de tension d’entrée va de 200 à 1 000 V, l’injection démarre dès 200 V et la plage MPP utile s’étend de 400 à 870 V. Cette souplesse convient aux toitures à plusieurs versants, fréquentes sur les bâtiments d’exploitation.
Câblage direct en MC4 et protections embarquées
La version directe reçoit les chaînes sur des connecteurs Stäubli MC4, en câble cuivre de 4 à 6 mm². Les fusibles de chaîne sont intégrés, en 20 A ou en 30 A selon l’option choisie, ce qui supprime les coffrets de jonction en toiture. Avec l’option 20 A, la détection d’arc Fronius Arc Guard est également intégrée. Le parafoudre type 1+2 côtés DC et AC est fourni de série, le sectionneur DC, la surveillance des courants résiduels et la mesure d’isolement aussi.
Poser et superviser l'onduleur Fronius Tauro 50-3-D
Le boîtier IP65 mesure 755 × 1109 × 346 mm et pèse 92 kg : la pose se fait à plusieurs, en intérieur ou en extérieur, même en plein soleil selon Fronius. Le refroidissement actif à double paroi tient la plage de -40 °C à +65 °C. Côté AC, le câble de 35 à 240 mm² peut être en aluminium ou en cuivre. Le datalogger intégré envoie les mesures vers Fronius Solar.web par WLAN ou Ethernet ; Modbus TCP et RTU SunSpec, l’entrée Wired Shutdown et les entrées/sorties numériques relient l’onduleur à une supervision ou à un récepteur de télécommande.
Caractéristiques techniques de l’onduleur Fronius Tauro 50-3-D
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 50 000 W |
| Référence | Fronius Tauro 50-3-D |
| Puissance PV max. | 75 kWc |
| Courant d'entrée max. | 134 A |
| Courant de sortie AC | 72,5 A (400 V) / 75,8 A (380 V) |
| Rendement max. | 98,5 % |
| Rendement européen | 98,3 % |
| Raccordement réseau | Triphasé 3~(N)PE 400/230 V ou 380/220 V, 50/60 Hz (45 à 65 Hz) |
| Facteur de puissance | 0 à 1 inductif / capacitif |
| Trackers MPP | 3 |
| Plage de tension d'entrée DC | 200 à 1 000 V |
| Tension de démarrage | 200 V |
| Plage MPP utile | 400 à 870 V |
| Courant d'entrée max. par tracker | 36 A / 36 A / 72 A (PV1 / PV2 / PV3) |
| Courant max. par chaîne | 14,5 A (option fusibles 20 A) ou 22 A (option fusibles 30 A) |
| Raccordement DC | Direct, connecteurs Stäubli Multi-Contact MC4, câble cuivre 4 à 6 mm² |
| Fusibles de chaîne | Intégrés, 20 A ou 30 A |
| Protections | Sectionneur DC, surveillance des courants résiduels, mesure d'isolement DC, détection d'arc Fronius Arc Guard (option 20 A uniquement) |
| Parafoudres DC/AC | Type 1+2 intégré, type 2 en option |
| Rendement d'adaptation MPPT | > 99,9 % |
| Câble AC | 35 à 240 mm², aluminium ou cuivre, cosse ou bride de raccordement direct |
| Communication | WLAN, Ethernet RJ45, 2 × RS485 (Modbus RTU SunSpec), 6 entrées numériques et 6 entrées/sorties numériques, Wired Shutdown, datalogger et serveur web intégrés ; Fronius Solar.web, Modbus TCP SunSpec, Solar API (JSON) |
| Indice de protection | IP65, montage intérieur et extérieur (rayonnement solaire direct possible) |
| Dimensions (H × L × P) | 755 × 1109 × 346 mm (sans support de fixation) |
| Poids | 92 kg |
| Température de fonctionnement | -40 °C à +65 °C (-30 °C avec le sectionneur AC optionnel) |
| Refroidissement | Active Cooling et système à double paroi (Double Wall) |
| Consommation nocturne | < 16 W |
| Normes (extrait de la fiche) | IEC 62109-1/-2, IEC 62116, EN 50549-1:2019 et EN 50549-2:2019, VDE-AR-N 4105 et 4110, CEI 0-16, CEI 0-21, IEC 63027:2023 |
Questions fréquentes
Quelle différence entre le Tauro 50-3-D et le Tauro 50-3-P ?
Le D reçoit les chaînes en direct (MC4, fusibles intégrés, Arc Guard en option 20 A). Le P reçoit des câbles déjà regroupés dans des boîtes de jonction externes.
Combien de panneaux peut-on raccorder ?
Jusqu'à 75 kWc selon la fiche Fronius, répartis sur trois trackers MPP.
Cet onduleur convient-il à une maison ?
Non : avec 50 kW et 92 kg, il s'adresse aux installations professionnelles ou agricoles.
Peut-on y raccorder une batterie ?
Non, le Tauro est un onduleur réseau sans entrée batterie.
