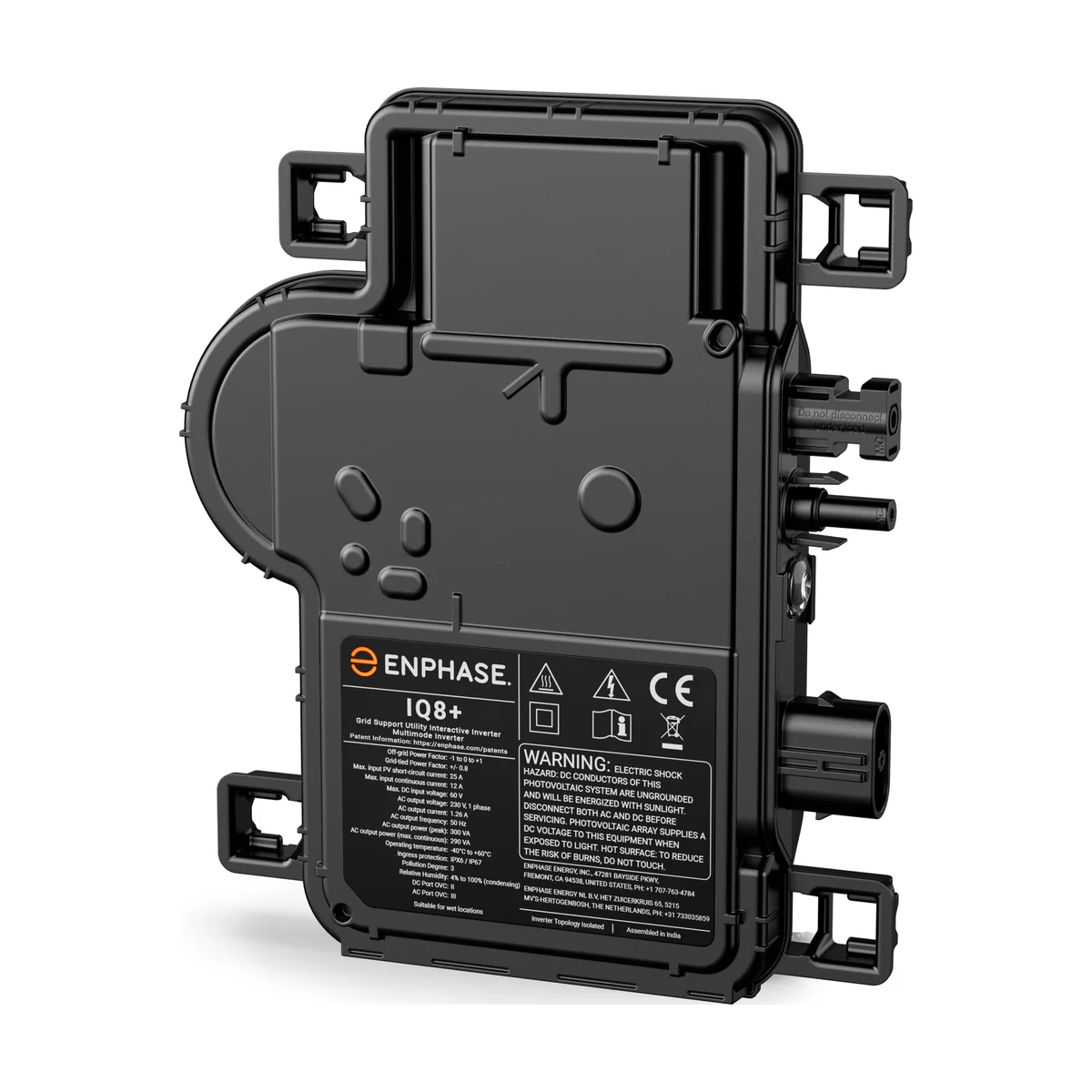

Le micro-onduleur Enphase IQ8 convertit en 230 V la production d’un seul panneau solaire, directement sous le module. Il s’adresse aux maisons dont la toiture est ombragée, découpée ou orientée sur plusieurs pans : chaque panneau produit indépendamment des autres. La gamme couvre de 300 VA (IQ8+) à 475 VA (IQ8P), pour des panneaux jusqu’à 440 à 670 W d’entrée selon le modèle, en monophasé comme en triphasé.
Un micro-onduleur par panneau
Avec un onduleur central, les panneaux sont reliés en série et le plus faible freine toute la chaîne. Avec la gamme IQ8, chaque panneau a son propre micro-onduleur et son propre suivi du point de puissance maximale. Une cheminée, un arbre ou un panneau sali ne pénalisent que le module concerné. La tension continue reste limitée à 60 V (65 V sur l’IQ8P) entre le panneau et l’appareil : pas de haute tension continue sur le toit, et Enphase intègre la coupure rapide. Ajouter des panneaux plus tard revient à ajouter des micro-onduleurs.
IQ8+, IQ8AC, IQ8HC ou IQ8P : quel modèle choisir ?
Le choix d’un micro-onduleur Enphase IQ8 dépend de la puissance et du courant de vos panneaux. L’IQ8+ (300 VA) accepte jusqu’à 440 W en entrée et 12 A. L’IQ8AC (360 VA) et l’IQ8HC (380 VA) montent à 530 et 560 W, avec 14 A. L’IQ8P (475 VA) est le plus puissant : jusqu’à 670 W en entrée, pour les grands panneaux de 60 à 72 cellules, dans un boîtier un peu plus grand (263,5 × 196,3 × 36,1 mm, 1,6 kg). Enphase n’impose pas de rapport DC/AC : un panneau plus puissant que la sortie est accepté, au prix d’un écrêtage aux heures les plus ensoleillées. Nous vérifions l’association avec vous.
Câblage, monophasé ou triphasé
Les micro-onduleurs se raccordent sur l’IQ Cable, en monophasé ou en triphasé. La fiche fixe le nombre maximal d’appareils par circuit de 20 A : 12 IQ8+ en monophasé (36 en triphasé), 10 IQ8AC (30), 9 IQ8HC (27) et 7 IQ8P (21). Enphase recommande d’alimenter le câble par le centre pour limiter la hausse de tension. Pour la conformité EN 50549-1 en France, le certificat associe les micro-onduleurs à l’IQ Relay, le relais de découplage Enphase : il fait partie de l’installation, au même titre que la passerelle.
Suivi, garantie et fiabilité
Chaque micro-onduleur Enphase IQ8 communique par courant porteur avec l’IQ Gateway, qui envoie la production de chaque panneau dans l’application Enphase. La passerelle débloque aussi la garantie de 25 ans, valable si elle reste connectée à Internet. Le boîtier en polymère à double isolation est classé IP67, sans ventilateur, et fonctionne de -40 °C à +65 °C (+60 °C pour l’IQ8+). Le rendement européen va de 96,6 % à 97,1 % selon le modèle. Les IQ8 peuvent compléter une installation IQ7 existante, mais l’inverse n’est pas possible sur la même passerelle.
Caractéristiques techniques de la micro-onduleur Enphase IQ8
Par modèle
| Puissance | Référence | Puissance apparente max. | Puissance d'entrée max. | Plage MPP | Tension d'entrée max. | Courant d'entrée max. | Rendement européen | Appareils max. par circuit 20 A (mono / tri) | Température de fonctionnement | Dimensions (H × L × P) | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 kW | IQ8PLUS-72-M-INT | 300 VA | 440 W | 27 à 45 V | 60 V | 12 A | 97,1 % | 12 / 36 | -40 à +60 °C | 212 × 175 × 30,2 mm | 1,1 kg |
| 0.36 kW | IQ8AC-72-M-INT | 360 VA | 530 W | 28 à 45 V | 60 V | 14 A | 96,6 % | 10 / 30 | -40 à +65 °C | 212 × 175 × 30,2 mm | 1,1 kg |
| 0.38 kW | IQ8HC-72-M-INT | 380 VA | 560 W | 29,5 à 45 V | 60 V | 14 A | 96,8 % | 9 / 27 | -40 à +65 °C | 212 × 175 × 30,2 mm | 1,1 kg |
| 0.475 kW | IQ8P-72-2-INT | 475 VA | 670 W | 36 à 55 V | 65 V | 14 A | 97,0 % | 7 / 21 | -40 à +65 °C | 263,5 × 196,3 × 36,1 mm | 1,6 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | 230 V, 50 Hz ; câblage monophasé ou triphasé avec l'IQ Cable |
| Entrée | 1 panneau par micro-onduleur, 1 tracker MPP |
| Tension de démarrage | 22 V |
| Topologie | Isolée (transformateur HF), boîtier double isolation classe II |
| Communication | Courant porteur en ligne vers l'IQ Gateway |
| Fonctions réseau | Limitation de l'injection, gestion des déséquilibres de phase, détection de perte de phase (avec IQ Gateway Metered et/ou IQ Relay) |
| Connectique | DC Stäubli MC4 (adaptateur Q-DCC-2-P-INT fourni sur l'IQ8P), AC IQ Cabling |
| Indice de protection | IP67 (IPX6/IP67 sur l'IQ8P) |
| Refroidissement | Convection naturelle, sans ventilateur |
| Consommation de nuit | 50 mW (100 mW sur l'IQ8P) |
| Garantie | Jusqu'à 25 ans avec une IQ Gateway connectée à Internet |
| Normes | EN 50549-1 (avec IQ Relay), EN IEC 62109-1/-2, CE |
Questions fréquentes
Combien de panneaux par micro-onduleur IQ8 ?
Un seul : chaque panneau a son propre micro-onduleur et son propre suivi de puissance.
Quelle puissance de panneau pour un IQ8 ?
Jusqu'à 440 W en entrée pour l'IQ8+, 530 W pour l'IQ8AC, 560 W pour l'IQ8HC et 670 W pour l'IQ8P, d'après les fiches Enphase.
Faut-il un IQ Relay ?
Oui pour la conformité EN 50549-1 : les certificats Enphase valent pour les IQ8 associés à l'IQ Relay monophasé ou triphasé.
Les IQ8 fonctionnent-ils en triphasé ?
Oui, avec l'IQ Cable triphasé : par exemple jusqu'à 30 IQ8AC sur un circuit triphasé de 20 A.
Comment obtenir la garantie de 25 ans ?
En installant une IQ Gateway reliée à Internet, condition indiquée par Enphase sur ses fiches.
