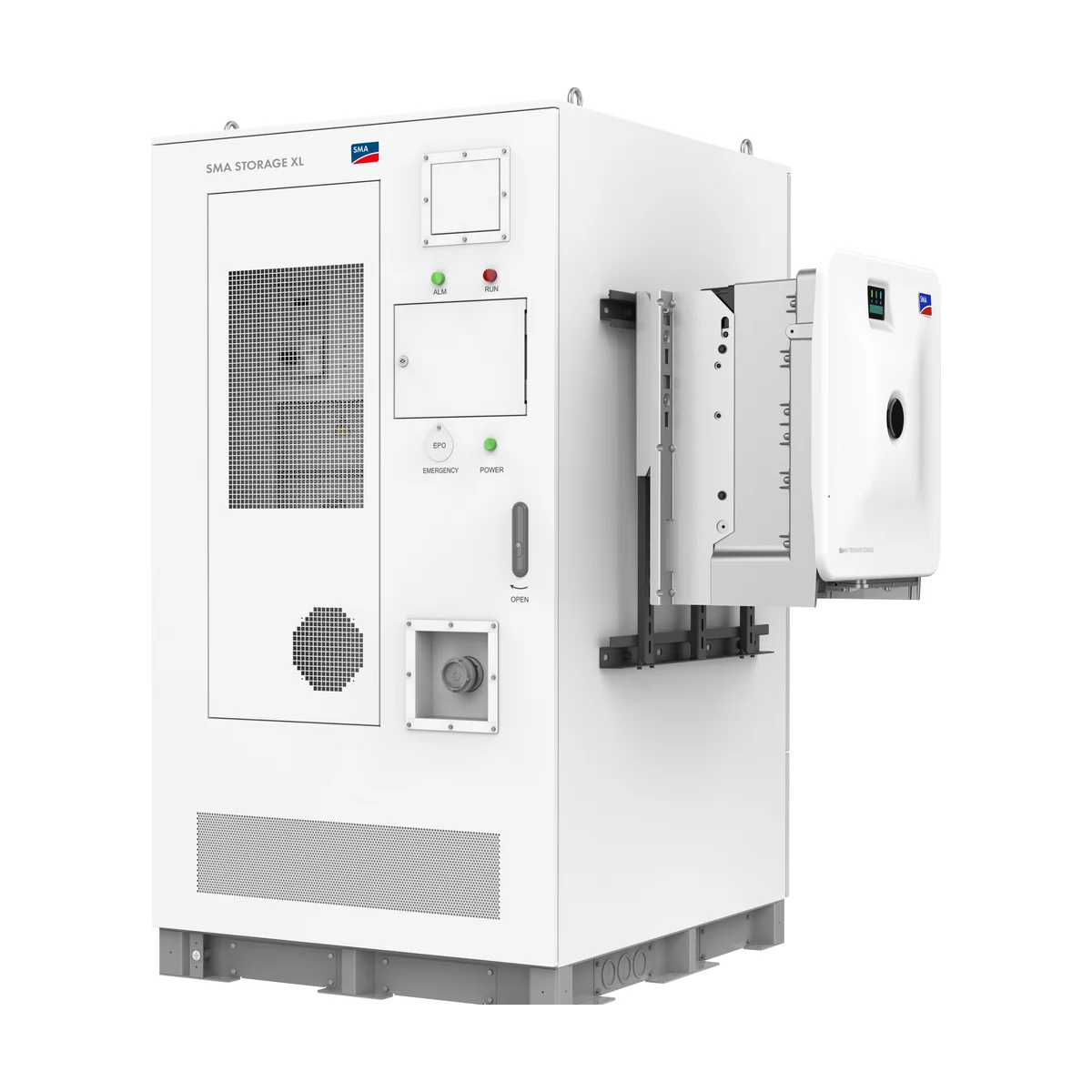

Le SMA Storage XL Package Outdoor est la version extérieure du stockage commercial SMA : l’armoire de batteries se pose dehors, sur une dalle, sans local technique à aménager, et l’onduleur Sunny Tripower Storage X 50 la raccorde au réseau triphasé 400 V du site.
Une armoire autonome pour l'extérieur
Les armoires CS-107-OUT-30 et CS-197-OUT-30 partagent le même encombrement de 1 150 × 2 120 × 1 375 mm ; seule la masse change, 1 515 kg ou 2 200 kg. Classées IP55 et C3 contre la corrosion, elles intègrent une climatisation, une détection de gaz et de fumée, un système d’extinction et une gestion thermique. Elles fonctionnent de -25 °C à +55 °C et réclament une alimentation auxiliaire monophasée de 3,5 kW pour leurs équipements.
107 ou 197 kWh derrière 50 kW
La version 107 kWh fournit les 50 kW pendant environ deux heures, la version 197 kWh pendant près de quatre heures, selon votre consommation réelle. Le choix dépend de ce que vous voulez couvrir : une pointe de puissance courte (démarrage de machines, recharge de véhicules) ou le transfert de la production solaire de midi vers le soir. Les deux armoires utilisent des cellules lithium fer phosphate avec une C-rate maximale de 1C.
Pilotage par l'onduleur Sunny Tripower Storage X 50
L’onduleur de 104 kg, IP65, se fixe à proximité de l’armoire. Il gère l’autoconsommation, l’écrêtage des pointes et le multi-usage, et coordonne jusqu’à 10 appareils SMA (50 avec un SMA Data Manager M), y compris des bornes de recharge SMA. Il se raccorde aussi à une installation photovoltaïque d’une autre marque. Un compteur commercial SMA ou Janitza, non fourni, est nécessaire.
Raccordement et garantie
Le Sunny Tripower Storage X est certifié EN 50549-1 par Bureau Veritas pour le raccordement au réseau public. Avec le SMA Storage XL Package Outdoor, SMA garantit le système et la capacité de la batterie pendant 10 ans après enregistrement, avec 8 500 cycles garantis. Nous préparons la dalle, l’accès du camion de livraison et le raccordement avec vous.
Caractéristiques techniques de la SMA Storage XL Package Outdoor
Par modèle
| Énergie utile | Référence | Tension nominale | Dimensions de l'armoire batterie (L × H × P) | Poids de l'armoire batterie |
|---|---|---|---|---|
| 107 kWh | CSS-107-OUT-50-30 (STPS50-20 + CS-107-OUT-30) | 384 V (336 à 432 V) | 1 150 × 2 120 × 1 375 mm | 1 515 kg |
| 197 kWh | CSS-197-OUT-50-30 (STPS50-20 + CS-197-OUT-30) | 704 V (616 à 792 V) | 1 150 × 2 120 × 1 375 mm | 2 200 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Onduleur | Sunny Tripower Storage X 50 (STPS50-20) : 50 000 W, 50 000 VA, 75,5 A par phase |
| Puissance DC max. de l'onduleur | 51 000 W |
| Rendement max. / européen de l'onduleur | 98,0 % / 97,2 % |
| Armoire extérieure | IP55, anticorrosion C3, -25 °C à +55 °C, climatisation intégrée, < 75 dB |
| Sécurité de l'armoire | Système d'extinction intégré, détection de gaz et de fumée, gestion thermique |
| Alimentation auxiliaire (AUX IN) | 3,5 kW monophasé |
| Plage de tension batterie (DC) | 200 à 980 V, 150 A max. |
| Raccordement réseau | Triphasé 400 V ± 15 % (340 à 477 V), 50/60 Hz, 3 phases + N + PE |
| Dimensions de l'onduleur (L × H × P) | 772 × 837,3 × 443,8 mm |
| Poids de l'onduleur | 104 kg |
| Onduleur : protection, bruit, veille | IP65, 69 dB(A), 25 W |
| Onduleur : température de fonctionnement | -25 °C à +60 °C (avec réduction de puissance) |
| Cellules | Lithium fer phosphate (LFP), C-rate max. 1C |
| Débit énergétique / cycles garantis | 6,5 MWh/kWh, 8 500 cycles (conditions de garantie SMA) |
| Rendement de la batterie | Jusqu'à 98 % |
| Mise en parallèle | Jusqu'à 4 systèmes |
| Gestion de l'énergie | Autoconsommation, écrêtage des pointes, multi-usage, plages horaires, tarifs variables |
| Communication | Modbus (SMA, SunSpec), SMA Speedwire, Webconnect ; Sunny Portal powered by ennexOS |
| Compteur d'énergie (obligatoire, non inclus) | COM-EMETER-A-20 (600 A), COM-EMETER-B-20 (200 A) ou Janitza UMG 604 E |
| Secours | SMA Backup en option (TN-S, TN-C, TN-C-S) |
| Livraison | Armoire batterie entièrement prémontée en usine |
| Certificats batterie | IEC 61000, IEC 62619, UN 38.3, IEC 62477, IEC 60730, VDE 2510, IEC 63056 |
| Garantie | 10 ans système et capacité de la batterie, après enregistrement (conditions SMA) |
Questions fréquentes
Faut-il un local technique ?
Non, l'armoire extérieure est IP55 et climatisée ; elle se pose sur une dalle adaptée à son poids (jusqu'à 2 200 kg).
Quelle protection incendie ?
L'armoire extérieure intègre un système d'extinction, une détection de gaz et de fumée et une gestion thermique.
Le compteur d'énergie est-il inclus ?
Non, il est obligatoire et se commande séparément.
