Le SMA Storage XL Package Indoor associe l’onduleur à batterie triphasé Sunny Tripower Storage X 50 et une armoire de batteries lithium fer phosphate conçue pour l’intérieur. Il s’adresse aux bâtiments qui disposent d’un local technique et qui ont besoin d’une forte puissance de décharge, jusqu’à 50 kW.
89 ou 197 kWh : deux armoires intérieures

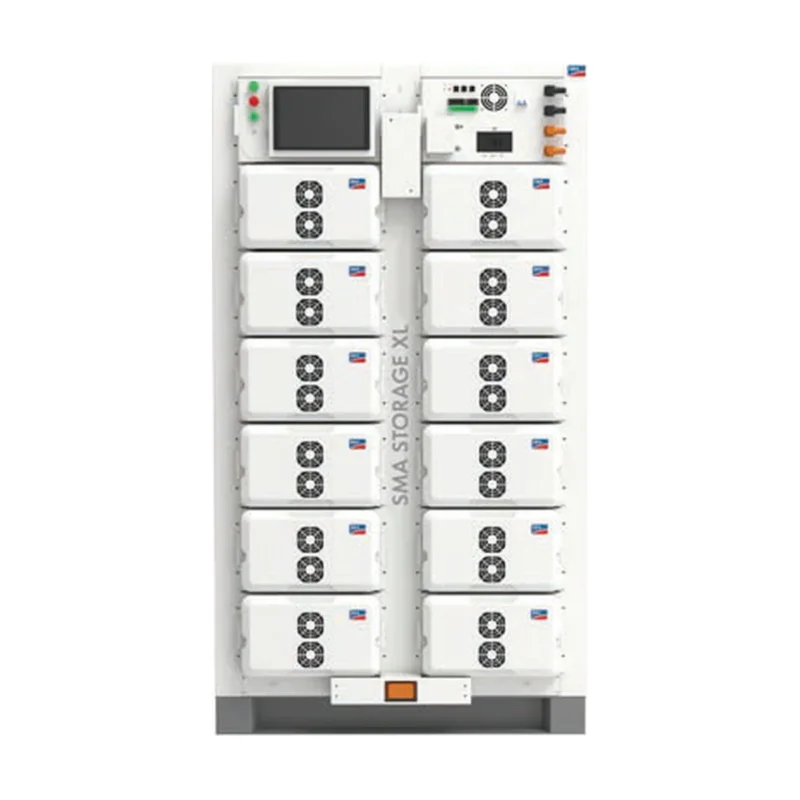

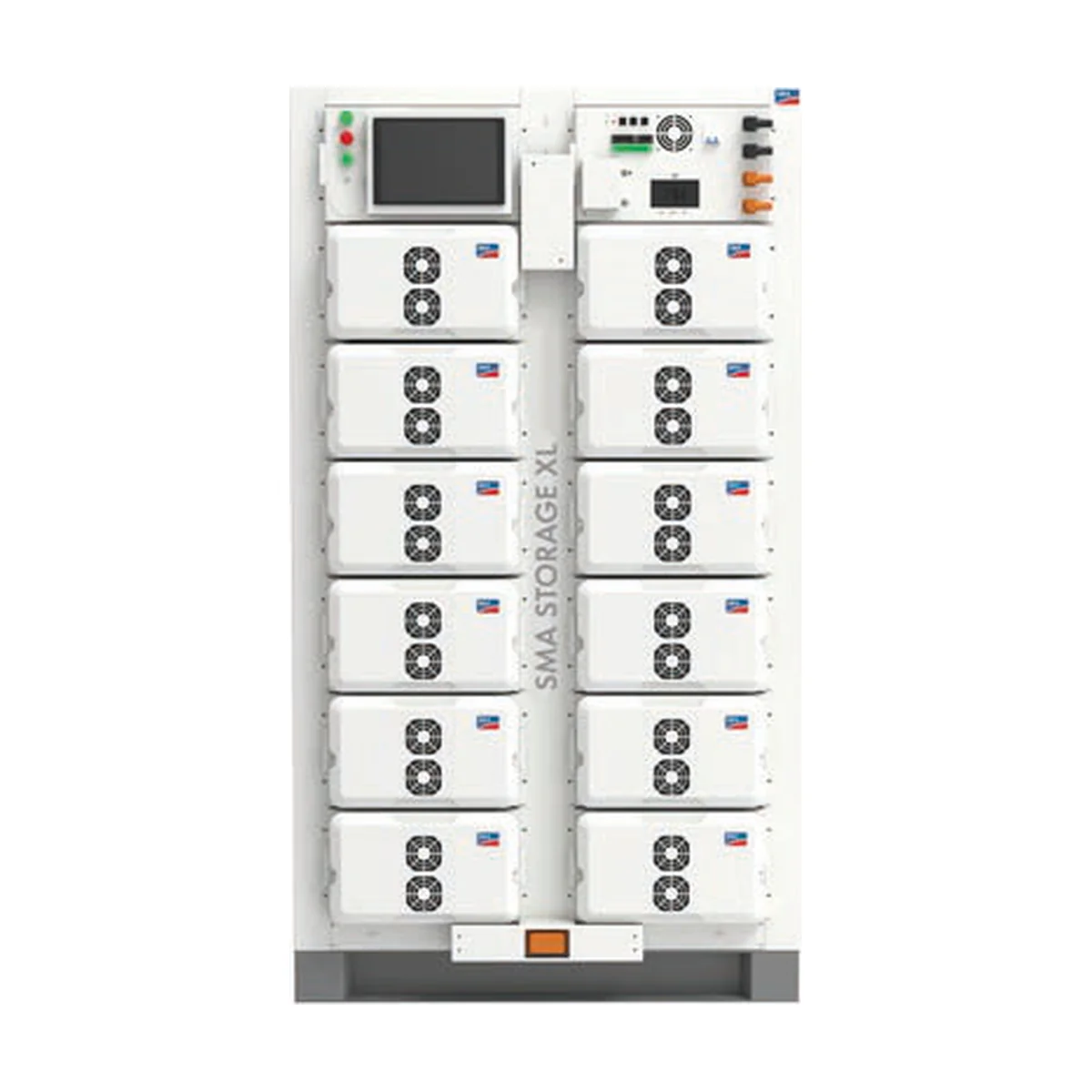

L’armoire CS-89-IN-30 tient sur 597 mm de large pour 941 kg ; l’armoire CS-197-IN-30, à deux colonnes de modules, occupe 1 147 mm pour 1 797 kg. Toutes deux mesurent 2 058 mm de haut, fonctionnent de 0 à 55 °C avec une ventilation active et sont classées IP20 : elles demandent un local fermé, sec et ventilé. Elles sont livrées montées en usine et ne se démontent pas.
Le cas particulier de la version 89 kWh
Avec 89 kWh derrière un onduleur de 50 kW, la batterie est sollicitée fortement. SMA précise dans sa fiche que les 50 kW ne sont pas disponibles sur toute la plage d’état de charge de cette armoire. Si votre besoin est surtout de la puissance en fin de décharge, la version 197 kWh ou la version 30 kW sont plus adaptées ; nous faisons ce choix avec vous à partir de vos courbes de charge.
Gestion de l'énergie et pilotage
L’onduleur Sunny Tripower Storage X 50 charge et décharge la batterie jusqu’à 50 kW (rendement européen 97,2 %). Il gère l’autoconsommation, l’écrêtage des pointes et les commandes par plages horaires, et peut piloter jusqu’à 10 appareils SMA, ou 50 avec un SMA Data Manager M. Le suivi se fait dans le Sunny Portal powered by ennexOS. Un compteur commercial SMA ou Janitza, non fourni, est indispensable.
Sécurité, réseau et garantie
Les cellules LFP sont certifiées IEC 62619, UN 38.3 et VDE 2510. Côté réseau, le Sunny Tripower Storage X est certifié EN 50549-1 par Bureau Veritas. Le SMA Storage XL Package Indoor bénéficie de la garantie SMA de 10 ans sur le système et la capacité, après enregistrement, avec 8 500 cycles garantis. Notre bureau d’études prépare l’implantation, la ventilation du local et le raccordement.
Caractéristiques techniques de la SMA Storage XL Package Indoor
Par modèle
| Énergie utile | Référence | Tension nominale | Alimentation auxiliaire (AUX IN) | Dimensions de l'armoire batterie (L × H × P) | Poids de l'armoire batterie |
|---|---|---|---|---|---|
| 89 kWh | CSS-89-IN-50-30 (STPS50-20 + CS-89-IN-30) | 320 V (280 à 360 V) | 1,5 kW monophasé | 597 × 2 058 × 960 mm | 941 kg |
| 197 kWh | CSS-197-IN-50-30 (STPS50-20 + CS-197-IN-30) | 704 V (616 à 792 V) | 1,5 kW monophasé | 1 147 × 2 058 × 994 mm | 1 797 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Onduleur | Sunny Tripower Storage X 50 (STPS50-20) : 50 000 W, 50 000 VA, 75,5 A par phase |
| Puissance DC max. de l'onduleur | 51 000 W |
| Rendement max. / européen de l'onduleur | 98,0 % / 97,2 % |
| Armoire intérieure | IP20, 0 à +55 °C, refroidissement par air actif, < 75 dB |
| Plage de tension batterie (DC) | 200 à 980 V, 150 A max. |
| Raccordement réseau | Triphasé 400 V ± 15 % (340 à 477 V), 50/60 Hz, 3 phases + N + PE |
| Dimensions de l'onduleur (L × H × P) | 772 × 837,3 × 443,8 mm |
| Poids de l'onduleur | 104 kg |
| Onduleur : protection, bruit, veille | IP65, 69 dB(A), 25 W |
| Onduleur : température de fonctionnement | -25 °C à +60 °C (avec réduction de puissance) |
| Cellules | Lithium fer phosphate (LFP), C-rate max. 1C |
| Débit énergétique / cycles garantis | 6,5 MWh/kWh, 8 500 cycles (conditions de garantie SMA) |
| Rendement de la batterie | Jusqu'à 98 % |
| Mise en parallèle | Jusqu'à 4 systèmes |
| Gestion de l'énergie | Autoconsommation, écrêtage des pointes, multi-usage, plages horaires, tarifs variables |
| Communication | Modbus (SMA, SunSpec), SMA Speedwire, Webconnect ; Sunny Portal powered by ennexOS |
| Compteur d'énergie (obligatoire, non inclus) | COM-EMETER-A-20 (600 A), COM-EMETER-B-20 (200 A) ou Janitza UMG 604 E |
| Secours | SMA Backup en option (TN-S, TN-C, TN-C-S) |
| Livraison | Armoire batterie entièrement prémontée en usine |
| Certificats batterie | IEC 61000, IEC 62619, UN 38.3, IEC 62477, IEC 60730, VDE 2510, IEC 63056 |
| Garantie | 10 ans système et capacité de la batterie, après enregistrement (conditions SMA) |
Questions fréquentes
Peut-on installer l'armoire intérieure dehors ?
Non, elle est classée IP20. Pour l'extérieur, SMA propose les armoires Outdoor de 107 et 197 kWh.
Les 50 kW sont-ils disponibles avec 89 kWh ?
Pas sur toute la plage d'état de charge, d'après la fiche SMA.
Le compteur d'énergie est-il fourni ?
Non, il est obligatoire et se commande séparément (SMA Commercial Energy Meter 200 ou 600 A, ou Janitza).
