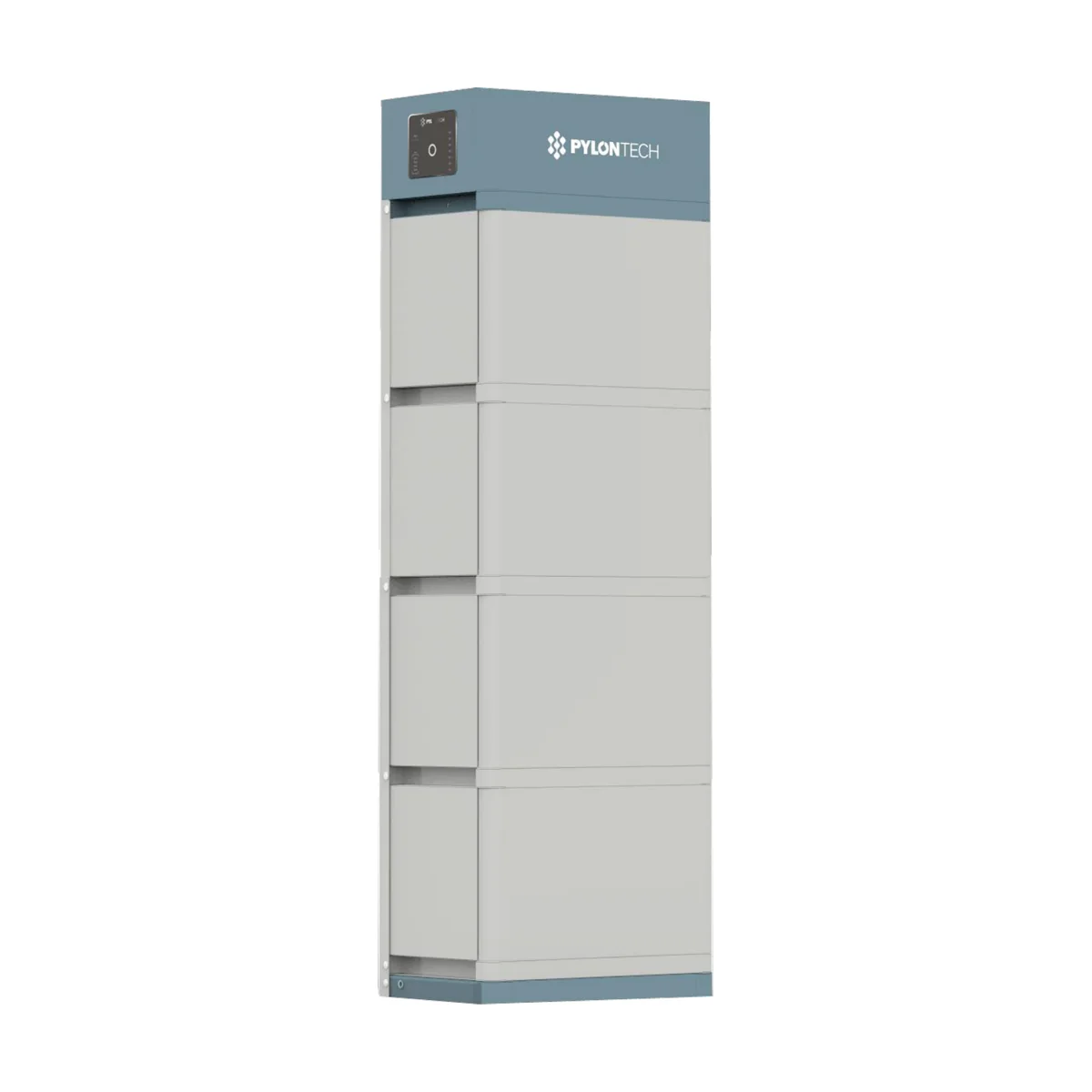

La batterie Pylontech Force H2 associe une unité de contrôle et des modules de 3,55 kWh empilés sur un socle. Chaque module ajoute 96 V : la tour fonctionne donc en haute tension et se raccorde aux onduleurs hybrides haute tension.
En bref : la batterie Pylontech Force H2 existe en quatre capacités, de 7,1 à 17,76 kWh (6,75 à 16,78 kWh utilisables), avec deux à cinq modules FH9637M sur une emprise de 450 × 296 mm. Classée IP55, elle travaille entre 192 et 480 V, communique en Modbus RTU ou CAN et annonce plus de 8 000 cycles.
Un format étroit pour les petits espaces
Avec une emprise de 450 × 296 mm, la batterie Pylontech Force H2 se glisse dans un couloir, un cellier ou un garage encombré. La tour de deux modules mesure 82 cm de haut, celle de cinq modules 1,71 m. Les modules s’emboîtent sur le socle et l’unité de contrôle se pose au sommet. Classée IP55, la batterie tolère un local humide ou poussiéreux, dans la plage de températures indiquée par Pylontech.
L’unité de contrôle FC0500M-40S (450 × 296 × 190 mm) et un socle de 40 mm encadrent les modules FH9637M de 296 mm chacun. Pylontech met en avant un montage « plug and play », une pose souple et la maintenance à distance de la batterie Pylontech Force H2.
Quelle capacité pour la batterie Pylontech Force H2 ?
La capacité utilisable va de 6,75 kWh (deux modules) à 16,78 kWh (cinq modules), pour une profondeur de décharge de 95 %. La tension suit le nombre de modules : 192, 288, 384 ou 480 V. En pratique, la version à trois modules couvre la soirée d’un foyer qui consomme une dizaine de kWh ; quatre ou cinq modules conviennent aux grandes maisons. Pylontech autorise jusqu’à six tours en parallèle, à condition qu’elles aient toutes le même nombre de modules.
Attention à la version de l’unité de contrôle : la fiche Force H2 prévoit jusqu’à cinq modules, mais le manuel de l’unité FC0500M-40S-V2 limite la tour à quatre. Si vous envisagez la version 17,76 kWh ou une extension future à cinq modules, nous vérifions ce point avant la commande.
Puissance et onduleurs compatibles
La batterie Pylontech Force H2 débite 18,5 A en fonctionnement normal et 42 A pendant 15 secondes. Multiplié par la tension de la tour, cela donne une puissance d’autant plus élevée que la tour compte de modules. La communication avec l’onduleur passe par Modbus RTU ou CAN. Pylontech publie une liste de compatibilité haute tension : nous vérifions que votre onduleur accepte la tension de la tour choisie avant toute commande.
Durée de vie, normes et conditions d’installation
Côté longévité, la fiche Force H2 promet plus de 8 000 cycles à 25 °C et 15 ans de durée de vie de conception. La batterie Pylontech Force H2 accepte la charge de 0 à 55 °C, le stockage de -20 à 45 °C, une humidité de 5 à 95 % sans condensation et une altitude inférieure à 2 000 m ; elle répond aux normes IEC 62619, IEC 62040-1 et VDE-AR-E 2510-50. Il s’agit d’une gamme antérieure à la Force H3 : elle reste pertinente pour agrandir un parc Force H2 ou pour un budget maîtrisé. Elle relève d’une TVA de 20 %.
Caractéristiques techniques de la batterie Pylontech Force H2
Par modèle
| Capacité nominale | Configuration | Modules FH9637M | Capacité utilisable | Tension nominale | Dimensions (L × P × H) | Poids |
|---|---|---|---|---|---|---|
| 7,1 kWh | Force-H2-2 (2 modules) | 2 | 6,75 kWh | 192 V | 450 × 296 × 822 mm | 82 kg |
| 10,65 kWh | Force-H2-3 (3 modules) | 3 | 10,12 kWh | 288 V | 450 × 296 × 1 118 mm | 117,5 kg |
| 14,21 kWh | Force-H2-4 (4 modules) | 4 | 13,5 kWh | 384 V | 450 × 296 × 1 414 mm | 152 kg |
| 17,76 kWh | Force-H2-5 (5 modules) | 5 | 16,78 kWh | 480 V | 450 × 296 × 1 710 mm | 188,5 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Module batterie | FH9637M : 3,55 kWh, 96 V, 37 Ah (450 × 296 × 296 mm, 35 kg) |
| Unité de contrôle | FC0500M-40S (450 × 296 × 190 mm) sur socle 450 × 296 × 40 mm |
| Chimie | Lithium fer phosphate (LiFePO4) |
| Profondeur de décharge | 95 % |
| Courant de charge / décharge | 18,5 A en fonctionnement normal ; 42 A pendant 15 s |
| Communication | Modbus RTU / CAN |
| Extension | 6 groupes au maximum en parallèle |
| Température de charge | 0 à 55 °C |
| Température de stockage | -20 à 45 °C |
| Indice de protection | IP55 |
| Altitude | < 2 000 m |
| Durée de vie de conception | 15 ans et plus |
| Cycles | Plus de 8 000 (à 25 °C) |
| Certifications | CE, CEC, IEC 62040-1, IEC 62619, IEC 63056, VDE-AR-E 2510-50 |
La fiche Pylontech Force H2 se trouve dans l’onglet « Fiche technique ». Centre de téléchargement : Pylontech. Voir également : batteries solaires, onduleurs hybrides, produits Pylontech et installation résidentielle.
Questions fréquentes
Peut-on agrandir une Force H2 plus tard ?
Oui, en ajoutant des modules FH9637M dans la limite indiquée par Pylontech pour votre version, ou une tour identique en parallèle.
Quelle différence avec la Force H3 ?
La Force H3 utilise des modules de 5,12 kWh et monte à 35,84 kWh par tour ; la Force H2 utilise des modules de 3,55 kWh, jusqu’à 17,76 kWh.
La batterie Pylontech Force H2 peut-elle aller dans un garage non chauffé ?
Elle est classée IP55 mais se charge entre 0 et 55 °C : sous 0 °C, la charge s’arrête. Un local hors gel est préférable.
La batterie Pylontech Force H2 fonctionne-t-elle avec un onduleur 48 V ?
Non, c’est une batterie haute tension (192 à 480 V) ; pour un onduleur 48 V, Pylontech propose la Force L2.
