L’unité de contrôle Pylontech Force-H1, référencée FC0500-40S (FC0500-40S-V2 pour la seconde version), commande chaque tour de batterie Force H1. Elle ne stocke pas d’énergie : elle gère les modules FH48074 et transmet leur état à l’onduleur hybride.
En bref : l’unité de contrôle Pylontech Force-H1 (600 × 380 × 150 mm) gère de deux à sept modules FH48074 de 3,55 kWh, soit une tour de 7,1 à 24,86 kWh entre 96 et 336 V nominaux. Elle autorise 37 A en continu, communique en CAN ou Modbus RTU et permet six tours en parallèle.
Rôle de l’unité de contrôle Pylontech Force-H1 dans la tour

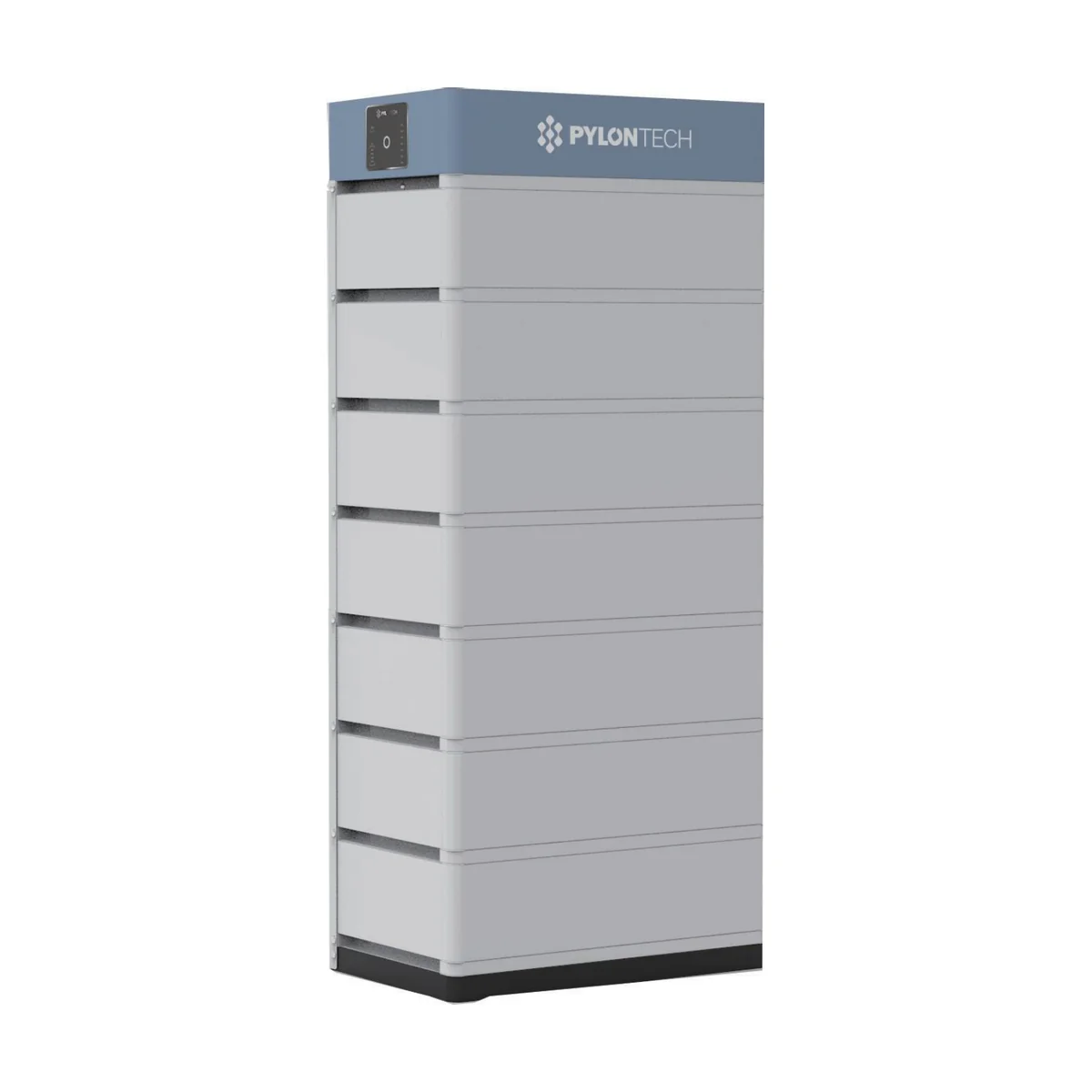

La Force H1 se compose d’un socle, de deux à sept modules FH48074 et de l’unité de contrôle au sommet. L’unité commande la charge et la décharge (37 A en continu, 42 A pendant 15 secondes), surveille chaque module et coupe le circuit en cas de défaut. Elle porte l’interrupteur de puissance, le bouton de démarrage et les voyants d’état ; la version V2 intègre une alimentation interne.
Le manuel Force-H1-V2 précise les tensions limites que l’unité de contrôle Pylontech Force-H1 fait respecter. Quelques exemples selon le nombre de modules :
| Modules FH48074 | Capacité | Tension nominale | Fin de charge | Fin de décharge |
|---|---|---|---|---|
| 2 | 7,10 kWh | 96 V | 108 V | 87 V |
| 4 | 14,20 kWh | 192 V | 216 V | 174 V |
| 7 | 24,86 kWh | 336 V | 378 V | 304,5 V |
Le même manuel annonce un rendement de 96 %, une profondeur de décharge de 95 % et un courant « standard » de 14,8 A, plus doux pour les cellules que le maximum continu.
Pourquoi acheter l’unité de contrôle Pylontech Force-H1 seule ?
Les batteries Force H1 complètes comprennent déjà une unité de contrôle. L’unité de contrôle Pylontech Force-H1 vendue seule sert à remplacer une unité en panne ou à constituer une nouvelle tour avec des modules FH48074, jusqu’à six tours en parallèle de même nombre de modules. Pour une réparation, nous recherchons la même version que l’unité d’origine (V1 ou V2).
Lorsque plusieurs tours sont associées, Pylontech exige le même type de batterie partout et le même nombre de modules dans chaque tour ; le raccordement passe par un boîtier P-Combiner, dont le calibre (50 A pour le modèle 3 voies, 100 A pour le modèle 6 voies) limite le courant réel de l’ensemble.
Façade, mise en service et compatibilité
Le manuel de la Force-H1-V2 décrit un bouton à LED : un appui bref affiche l’état pendant 20 secondes, un appui de 5 à 10 secondes sélectionne la vitesse RS485, signalée par un clignotement bleu (115 200 bauds) ou orange (9 600 bauds). Le panneau de câblage porte l’interrupteur principal et le bouton de démarrage, à tenir plus de 5 secondes jusqu’au signal sonore. Après un déclenchement sur court-circuit ou surintensité, patientez plus de 30 minutes avant de réarmer, sous peine d’endommager le disjoncteur. Ces réglages sont faits par l’installateur à la mise en service.
L’unité s’associe aux seuls modules FH48074 de 48 V et 74 Ah. Elle n’est pas interchangeable avec l’unité de la Force H2 (modules de 96 V, format 450 × 296 mm) ni avec l’unité FC1000 de la Force H3. Côté onduleur, la tension de la tour, de 96 à 336 V, doit entrer dans la plage acceptée ; la communication passe par CAN ou Modbus RTU.
Dimensions et installation
L’unité de contrôle Pylontech Force-H1 mesure 600 × 380 × 150 mm et se pose sur le dernier module. Pylontech ne publie pas son poids seul : une tour de deux modules pèse 86 kg pour des modules de 36 kg, soit environ 14 kg pour l’unité et le socle. Le système fonctionne de 0 à 50 °C, se stocke de -20 à 60 °C et il est classé IP55, pour une altitude inférieure à 2 000 m. Élément de batterie : TVA de 20 %.
Caractéristiques techniques de l’unité de contrôle Pylontech Force-H1
| Caractéristique | Valeur |
|---|---|
| Référence | FC0500-40S (V2 : FC0500-40S-V2) |
| Dimensions (L × P × H) | 600 × 380 × 150 mm |
| Poids | ≈ 14 kg avec le socle (déduit : tour de 2 modules 86 kg − 2 × 36 kg) |
| Rôle | Unité de contrôle (BMS) de la batterie Force H1 |
| Modules associés | 2 à 7 modules FH48074 de 3,55 kWh (48 V) |
| Capacité par tour | 7,1 à 24,86 kWh |
| Tension nominale du système | 96 à 336 V |
| Courant de charge / décharge | 37 A en fonctionnement normal ; 42 A pendant 15 s |
| Socle | 600 × 380 × 40 mm |
| Communication | CAN / Modbus RTU |
| Température de fonctionnement | 0 à 50 °C |
| Indice de protection (système) | IP55 |
L’extrait du manuel Force-H1 est consultable dans l’onglet « Fiche technique ». Espace de téléchargement : Pylontech. Voir aussi : batteries solaires, onduleurs hybrides, produits Pylontech, installation résidentielle.
Questions fréquentes
Quelle référence Pylontech correspond à cette unité ?
FC0500-40S pour la première version de la Force H1, FC0500-40S-V2 pour la seconde, d’après les manuels Pylontech.
Combien de modules l’unité de contrôle Pylontech Force-H1 peut-elle gérer ?
De deux à sept modules FH48074, soit 7,1 à 24,86 kWh.
Est-elle compatible avec les modules de la Force H2 ?
Non, la Force H2 utilise des modules FH9637M et sa propre unité de contrôle.
Faut-il une unité de contrôle Pylontech Force-H1 pour chaque tour ?
Oui, une par tour ; jusqu’à six tours identiques peuvent ensuite fonctionner en parallèle.
