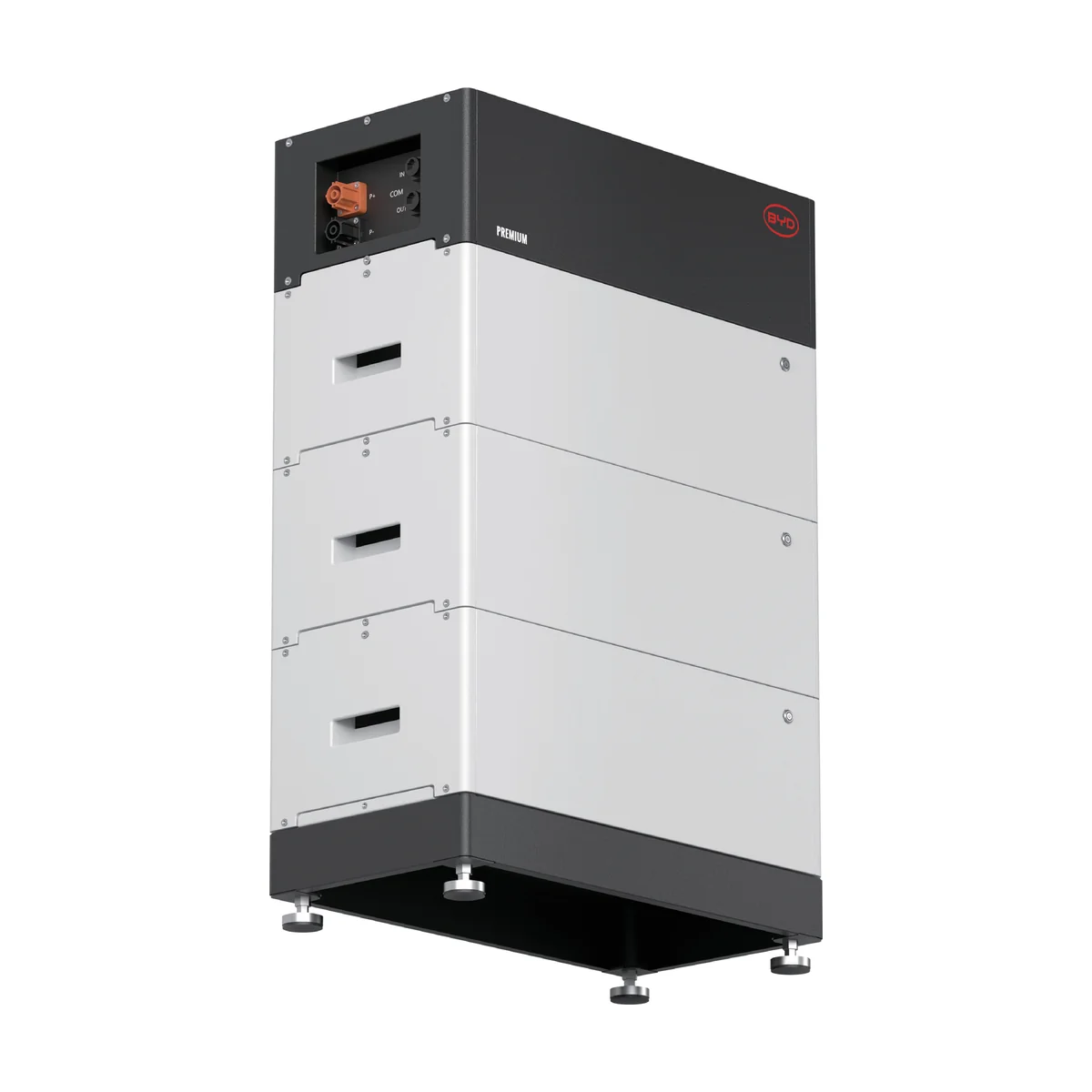

La batterie BYD Battery-Box Premium LVS s’adresse aux installations équipées d’un onduleur basse tension 48 V. Chaque tour empile un socle PDU, de un à six modules de 4 kWh et, pour tout le système, une unité de gestion BMU, pour 4 à 24 kWh utilisables sous 51,2 V.
Basse tension : pour quels onduleurs ?
Contrairement aux Battery-Box haute tension (HVS+, HVM+, HVB), la LVS travaille sous 51,2 V nominaux, entre 40 et 57,6 V. Elle se raccorde aux onduleurs et chargeurs 48 V, très répandus en site isolé, en secours et en autoconsommation avec des onduleurs monophasés ou triphasés dits basse tension. À tension basse, le courant est élevé : la tour fournit jusqu’à 250 A en continu et 360 A pendant 5 secondes à partir de quatre modules. Ce sont ces courants qui imposent des câbles de forte section entre batterie et onduleur, dimensionnés par l’installateur.
Choisir la capacité
Chaque module ajoute 4 kWh et 45 kg. Pour une maison raccordée au réseau qui veut couvrir sa soirée, 8 à 12 kWh suffisent souvent ; un site isolé qui doit tenir une nuit d’hiver ou une journée sans soleil vise 16 à 24 kWh. Le courant disponible croît aussi avec le nombre de modules : 65 A avec un module, 130 A avec deux, 195 A avec trois, 250 A au-delà. Vérifiez donc que la capacité choisie fournit le courant demandé par votre onduleur. Un kWh stocké puis consommé évite un achat à 0,2001 € au tarif bleu.
Un système très évolutif
La LVS s’étend très loin : jusqu’à 64 modules en parallèle, soit 256 kWh, répartis sur plusieurs tours. Une seule BMU gère l’ensemble. Deux règles de la fiche BYD : les tours raccordées en parallèle comptent chacune de un à quatre modules, et les LVS 20.0 et 24.0 ne s’utilisent qu’en tour seule. Les modules s’emboîtent par la fiche interne brevetée, sans câble entre eux.
Installation, sécurité et garantie de la batterie BYD Battery-Box Premium LVS
Classée IP55, la tour se pose au sol, à l’intérieur ou à l’extérieur, et fonctionne de -10 °C à +50 °C, avec une réduction de la charge entre -10 °C et +5 °C. Les cellules lithium fer phosphate de BYD sont certifiées VDE 2510-50 et IEC 62619. BYD garantit la LVS 10 ans selon sa lettre de garantie limitée. Les batteries sont soumises à une TVA de 20 %.
Caractéristiques techniques de la batterie BYD Battery-Box Premium LVS
Par modèle
| Capacité | Référence | Modules de 4 kWh | Courant max. | Courant de pointe | Dimensions (H × L × P) | Poids |
|---|---|---|---|---|---|---|
| 4.0 kWh | Premium LVS 4.0 | 1 | 65 A | 90 A (5 s) | 528 × 650 × 298 mm | 64 kg |
| 8.0 kWh | Premium LVS 8.0 | 2 | 130 A | 180 A (5 s) | 761 × 650 × 298 mm | 109 kg |
| 12.0 kWh | Premium LVS 12.0 | 3 | 195 A | 270 A (5 s) | 994 × 650 × 298 mm | 154 kg |
| 16.0 kWh | Premium LVS 16.0 | 4 | 250 A | 360 A (5 s) | 1 227 × 650 × 298 mm | 199 kg |
| 20.0 kWh | Premium LVS 20.0 | 5 | 250 A | 360 A (5 s) | 1 460 × 650 × 298 mm | 244 kg |
| 24.0 kWh | Premium LVS 24.0 | 6 | 250 A | 360 A (5 s) | 1 693 × 650 × 298 mm | 289 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Module | LVS 4 kWh, 51,2 V, 45 kg |
| Composition | 1 BMU par système, 1 socle PDU et 1 à 6 modules par tour |
| Tension nominale | 51,2 V |
| Plage de tension | 40 à 57,6 V |
| Chimie | Lithium fer phosphate (LiFePO4) |
| Rendement aller-retour | ≥ 95 % |
| Extension | Jusqu'à 64 modules en parallèle (256 kWh) ; tours parallèles de 1 à 4 modules ; LVS 20.0 et 24.0 en tour seule |
| Indice de protection | IP55, intérieur ou extérieur |
| Température de fonctionnement | -10 °C à +50 °C |
| Communication | CAN |
| Certifications | VDE 2510-50, IEC 62619, CE, CEC, UN 38.3 |
| Usages | Réseau, réseau + secours, hors réseau |
| Garantie | 10 ans (conditions de la lettre de garantie BYD) |
Questions fréquentes
La BYD LVS convient-elle à un onduleur haute tension ?
Non, c'est une batterie 51,2 V pour onduleurs 48 V. Pour un onduleur haute tension, voyez les BYD HVS+, HVM+ ou HVB.
Combien de modules LVS peut-on raccorder ?
Jusqu'à 6 par tour et 64 au total en parallèle, soit 256 kWh, avec une seule BMU.
Que comprend une LVS 8.0 ?
Deux modules de 4 kWh, le socle PDU et la BMU, d'après la fiche et le guide de service BYD.
La LVS peut-elle être posée dehors ?
Oui, elle est classée IP55 et fonctionne de -10 °C à +50 °C.
