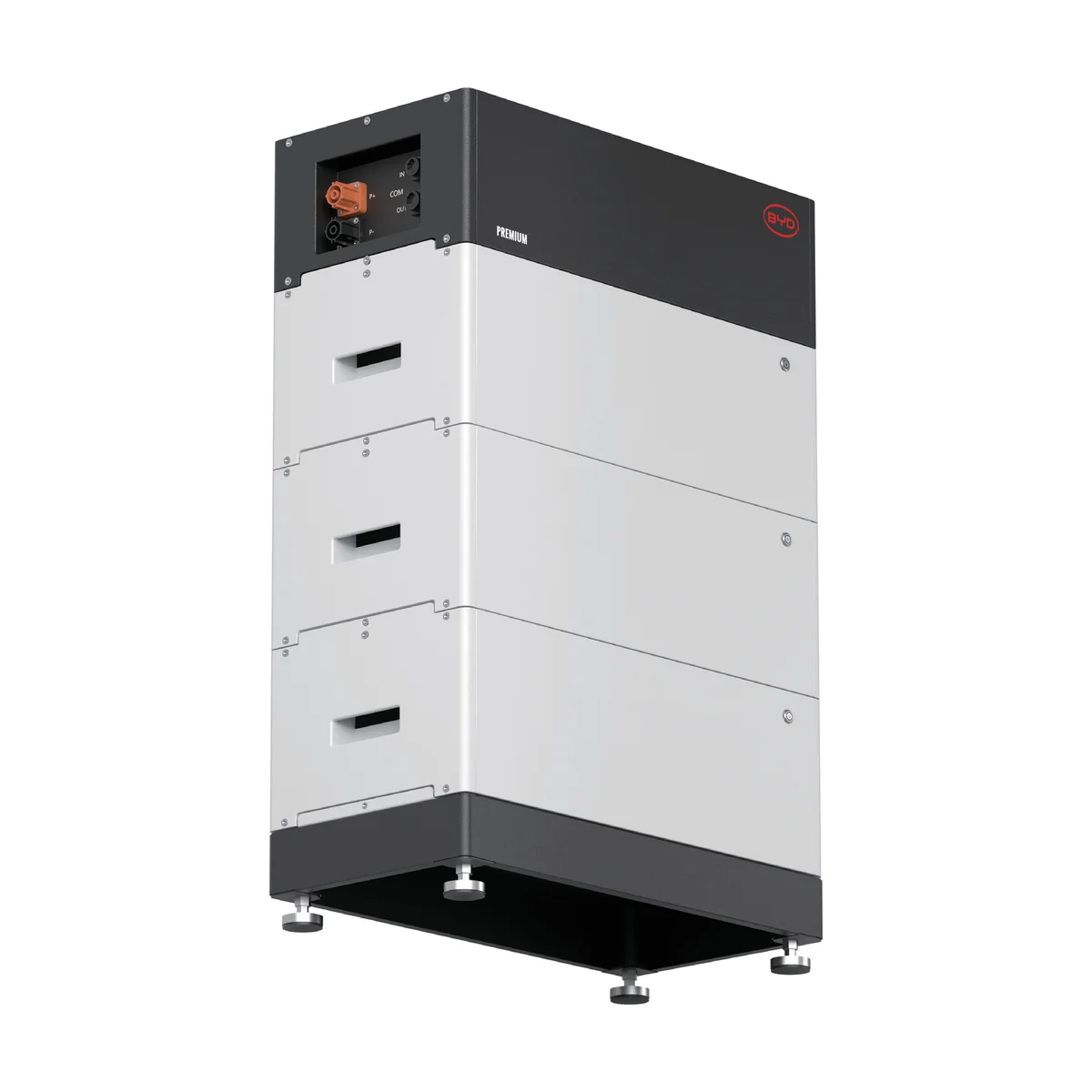

La BMU BYD Premium LVS (Battery Management Unit) supervise l’ensemble d’une batterie Battery-Box Premium LVS : elle surveille les modules, gère l’état de charge et fait le lien avec l’onduleur 48 V. BYD en prévoit une seule par système.
À quoi sert la BMU ?
Dans une Battery-Box Premium LVS, les modules de 4 kWh stockent l’énergie, le socle PDU répartit la puissance, et la BMU pilote le tout. Elle communique avec l’onduleur par bus CAN, reçoit les données de chaque module et commande la charge et la décharge. Ses voyants signalent l’état du système, et c’est par elle que passent le diagnostic et les mises à jour du micrologiciel, via l’application de mise en service BYD. Sans BMU, les modules LVS ne fonctionnent pas.
Une seule BMU, même pour 256 kWh
Le guide de service BYD est clair : une BMU par système. Elle gère aussi bien une LVS 4.0 à un seul module qu’une installation de 64 modules répartis sur seize tours, soit 256 kWh. Si vous agrandissez votre LVS en ajoutant des tours, vous gardez donc votre BMU actuelle ; il suffit d’ajouter un socle PDU par tour et les modules.
Quand l'acheter seule ?
La BMU BYD Premium LVS se commande seule pour composer un système à partir de modules et de socles achetés séparément, ou pour remplacer une unité défaillante : le guide de service BYD décrit ce remplacement. Nos batteries BYD Battery-Box Premium LVS complètes l’incluent déjà. La référence proposée est la version IP55 V2, adaptée aux tours LVS installées à l’extérieur comme à l’intérieur.
Compatibilité
Cette BMU est dédiée à la Battery-Box Premium LVS, basse tension 51,2 V. L’armoire Premium LVL utilise sa propre BMU, et les batteries haute tension (HVS, HVM, HVB) une BCU. Avant de commander un remplacement, envoyez-nous une photo de l’étiquette de votre BMU. Cet élément de batterie est soumis à une TVA de 20 %.
Dépannage : ce que signale la BMU
La BMU est le premier point de contrôle en cas de souci. Le guide de service BYD Premium LVS consacre une partie entière à ses voyants et à ses codes d’événement : BMU qui ne s’allume pas, absence de données des modules, communication interrompue avec l’onduleur, arrêt inattendu. La plupart de ces situations se règlent par une vérification du câblage, du paramétrage de l’onduleur ou par une mise à jour du micrologiciel, sans rien remplacer. Ce n’est qu’après ce diagnostic, que nous menons avec vous ou votre installateur, qu’un remplacement de la BMU se justifie ; le guide BYD en décrit la procédure.
Brancher la BMU sur l'onduleur
La liaison entre la BMU et l’onduleur passe par un câble de communication dont le brochage dépend de la marque d’onduleur : le manuel d’installation BYD le précise pour chaque modèle compatible. Un câble réseau blindé de catégorie 5 ou supérieure est recommandé. La BMU se raccorde aussi à Internet par câble réseau pour le diagnostic à distance et les mises à jour.
Caractéristiques techniques de la BMU BYD Premium LVS
| Caractéristique | Valeur |
|---|---|
| Référence | Battery-Box Premium LVS BMU IP55 V2 (13172499-00) |
| Rôle | Unité de gestion (BMU) d'un système Battery-Box Premium LVS |
| Nombre | 1 BMU par système, quelle que soit la taille |
| Modules gérés | 1 à 64 modules LVS de 4 kWh (4 à 256 kWh) |
| Tension du système | 51,2 V (40 à 57,6 V) |
| Communication | CAN |
| Indice de protection | IP55 (version V2) |
| Température de fonctionnement (système) | -10 °C à +50 °C |
| Garantie (système) | 10 ans (lettre de garantie BYD Premium) |
Questions fréquentes
Faut-il une BMU par tour LVS ?
Non, une seule BMU par système, jusqu'à 64 modules répartis sur plusieurs tours.
Cette BMU convient-elle à une LVL ?
Non, la Premium LVL utilise sa propre BMU.
La BMU contient-elle des cellules ?
Non, c'est l'unité de gestion ; l'énergie est stockée dans les modules LVS de 4 kWh.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : BYD. Voir aussi nos batteries solaires, onduleurs hybrides, produits BYD, installation résidentielle.
