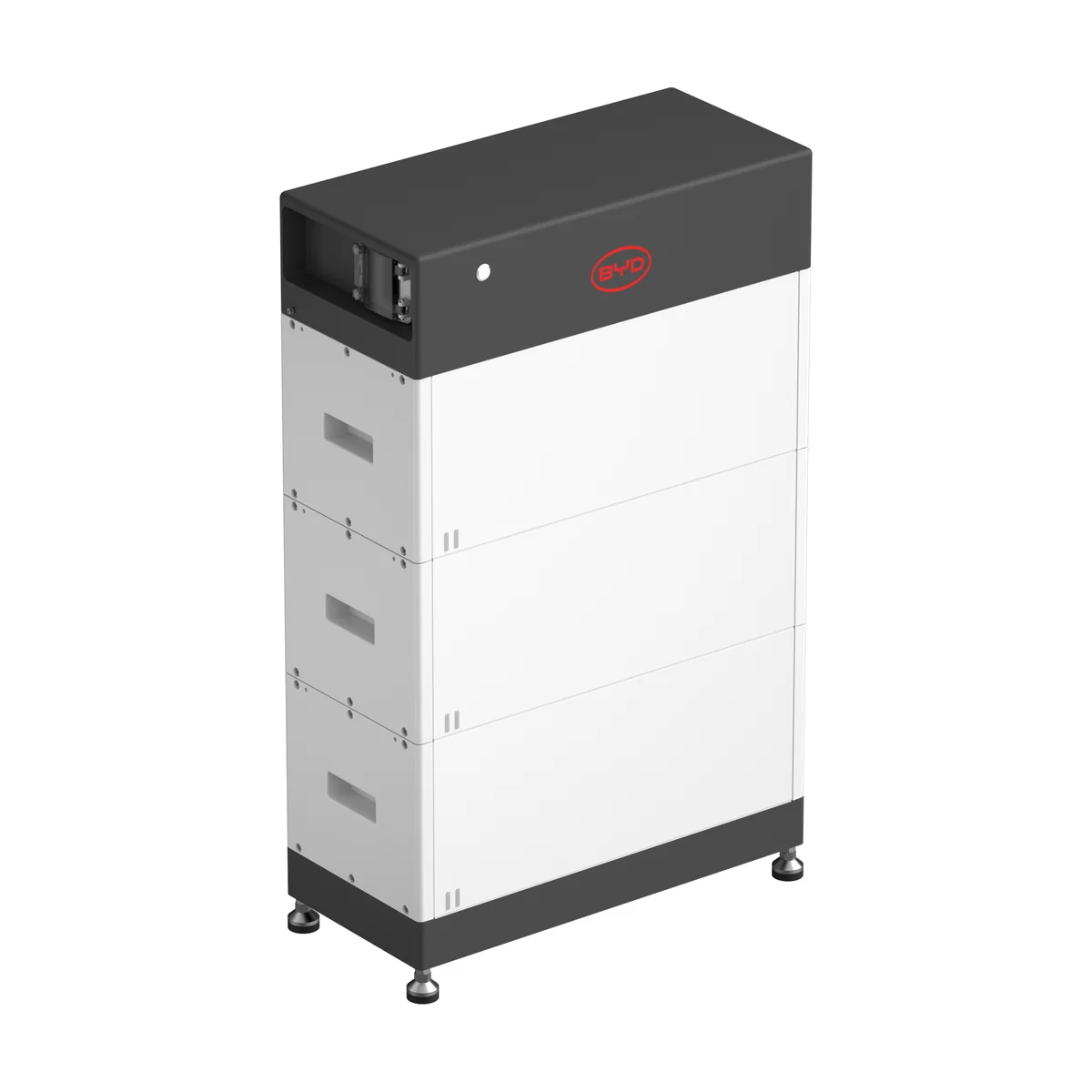

La batterie BYD Battery-Box HVM+ stocke le surplus de vos panneaux solaires pour le restituer le soir et la nuit. Chaque tour réunit un contrôleur BCU posé au sommet, un socle au sol et de trois à huit modules HVM+ de 2,76 kWh : c’est ce nombre de modules qui fixe la capacité, de 8,3 à 22,1 kWh.
HVM+ ou HVS+ : ce qui change
BYD décline sa batterie haute tension en deux familles qui partagent le même contrôleur et le même boîtier de 610 × 282 mm. Le module HVS+ fait 2,56 kWh sous 102,4 V ; le module HVM+ fait 2,76 kWh sous 51,2 V. Il faut donc plus de modules HVM+ pour atteindre la même tension, mais la tour accepte un courant deux fois plus élevé : 50 A en continu et 80 A pendant 15 secondes, contre 25 A pour la HVS+. La HVM+ convient aux onduleurs qui travaillent à tension batterie plus basse et aux foyers qui demandent beaucoup de puissance d’un coup. Les deux modules ne se mélangent pas dans une même tour, et un système HVM+ ne se raccorde pas en parallèle avec un système HVS+.
Quelle capacité choisir ?
Le bon réflexe consiste à partir de votre consommation entre le coucher du soleil et le matin. Un foyer qui consomme 8 à 10 kWh sur cette période s’oriente vers la HVM+ 11.0 ; une maison avec pompe à chaleur ou véhicule électrique rechargé le soir regarde plutôt la 16.6 ou la 19.3. Chaque kWh stocké puis consommé sur place évite un achat au réseau à 0,2001 € au tarif bleu, alors qu’un surplus injecté n’est racheté que 0,011 €. Le nombre minimal de modules dépend aussi de votre onduleur : la liste de compatibilité BYD fixe, modèle par modèle, le minimum requis. Notre bureau d’études fait ce calcul avec vous.
Évolutive, module par module
La tour grandit sans changer de contrôleur : on ajoute un module de 2,76 kWh à la fois, jusqu’à huit. L’optimiseur d’équilibrage intégré et l’ajustement automatique de l’état de charge facilitent l’ajout d’un module sur une batterie déjà en service. Au-delà de 22,1 kWh, jusqu’à trois tours HVM+ 22.1 fonctionnent ensemble, soit 66,2 kWh. Les modules s’emboîtent par une connexion interne brevetée, sans câble entre eux, et le diagnostic à distance comme les mises à jour se font par l’application BYD Energy via le module WiFi/LAN fourni avec la BCU.
Installation et sécurité de la batterie BYD Battery-Box HVM+
Classée IP55, la tour se pose au sol à l’intérieur ou à l’extérieur, de -10 °C à +50 °C et jusqu’à 3 000 m d’altitude. Les pieds du socle se règlent pour rattraper un sol légèrement irrégulier. Prévoyez une dalle capable de porter la charge : la HVM+ 22.1 dépasse 345 kg pour 2,19 m de haut. Les cellules en lithium fer phosphate, fabriquées par BYD, sont certifiées VDE 2510-50 et IEC 62619. Les batteries sont soumises à une TVA de 20 %.
Caractéristiques techniques de la batterie BYD Battery-Box HVM+
Par modèle
| Capacité | Référence | Modules | Énergie utilisable | Tension nominale | Plage de tension | Dimensions (H × L × P) | Poids |
|---|---|---|---|---|---|---|---|
| 8.3 kWh | HVM+ 8.3 | 3 | 8,28 kWh | 153,6 V | 120 à 172,8 V | 987 × 610 × 282 mm | 138,3 kg |
| 11.0 kWh | HVM+ 11.0 | 4 | 11,04 kWh | 204,8 V | 160 à 230,4 V | 1 227 × 610 × 282 mm | 179,7 kg |
| 13.8 kWh | HVM+ 13.8 | 5 | 13,80 kWh | 256 V | 200 à 288 V | 1 467 × 610 × 282 mm | 221,1 kg |
| 16.6 kWh | HVM+ 16.6 | 6 | 16,56 kWh | 307,2 V | 240 à 345,6 V | 1 707 × 610 × 282 mm | 262,5 kg |
| 19.3 kWh | HVM+ 19.3 | 7 | 19,32 kWh | 358,4 V | 280 à 403,2 V | 1 947 × 610 × 282 mm | 303,9 kg |
| 22.1 kWh | HVM+ 22.1 | 8 | 22,08 kWh | 409,6 V | 320 à 460,8 V | 2 187 × 610 × 282 mm | 345,3 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Module | HVM+ 2,76 kWh, 51,2 V, 41,4 kg |
| Chimie | Lithium fer phosphate (LiFePO4) |
| Courant de sortie | 50 A en continu, 80 A pendant 15 s |
| Extension | Jusqu'à 3 tours HVM+ 22.1, soit 66,2 kWh |
| Rendement aller-retour | ≥ 95 % |
| Indice de protection | IP55, intérieur ou extérieur |
| Température de fonctionnement | -10 °C à +50 °C |
| Altitude | < 3 000 m |
| Communication | CAN / RS485 |
| Pose | Sur pied (socle livré avec la BCU) |
| Certifications | VDE 2510-50, IEC 62619, CE, UKCA, UN 38.3 |
| Usages | Réseau, réseau + secours, hors réseau |
| Garantie | 10 ans (conditions de la lettre de garantie BYD) |
Questions fréquentes
Quelle différence entre la BYD HVM+ et la HVS+ ?
Le module HVM+ fait 2,76 kWh sous 51,2 V et la tour délivre 50 A ; le module HVS+ fait 2,56 kWh sous 102,4 V et la tour délivre 25 A.
Peut-on agrandir une batterie BYD Battery-Box HVM+ plus tard ?
Oui, module par module jusqu'à huit par tour, puis jusqu'à trois tours HVM+ 22.1 en parallèle, soit 66,2 kWh.
La HVM+ peut-elle être installée dehors ?
Oui, elle est classée IP55 pour l'intérieur comme l'extérieur, de -10 °C à +50 °C.
Quelle garantie BYD donne-t-il ?
10 ans, selon les conditions de la lettre de garantie limitée BYD Battery-Box HVM+.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : BYD. Voir aussi nos batteries solaires, onduleurs hybrides, produits BYD, installation résidentielle.
