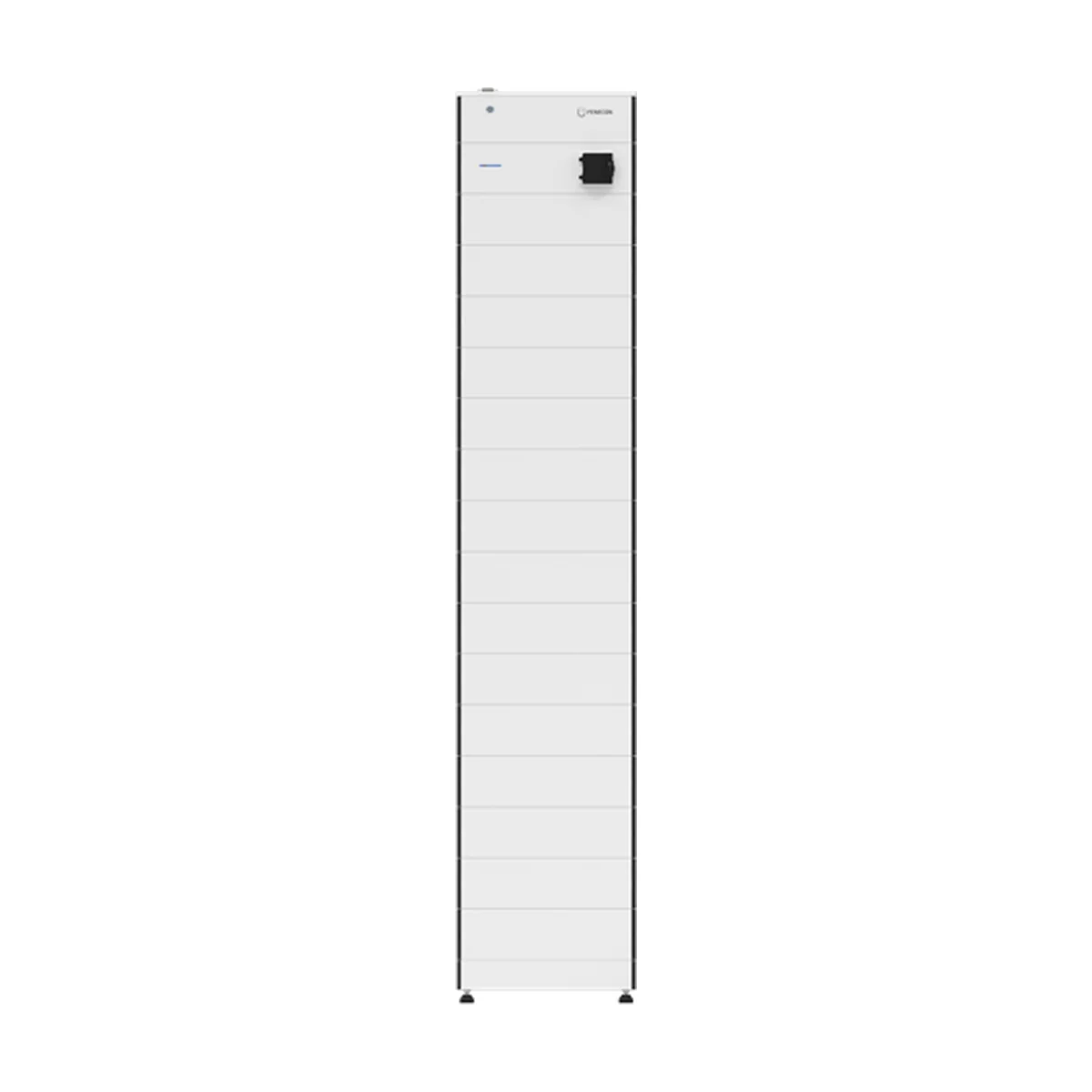

La 3e et 4e tour FENECON Home s’adresse aux propriétaires qui exploitent déjà deux tours FENECON et veulent aller plus loin : grande maison tout électrique, ferme, petit bâtiment professionnel. Elle ne fonctionne pas seule : elle se branche sur la Parallel Box de la deuxième tour.
Une tour qui se branche sur la Parallel Box
Sur un système FENECON à plusieurs colonnes, chaque tour a un rôle. La première porte le boîtier de gestion FEMS, la deuxième la Parallel Box, et les troisième et quatrième une Extension Box de 9 kg. Les câbles DC de ces deux dernières tours partent de l’Extension Box vers la Parallel Box : un jeu de câbles de 2 m suffit si les colonnes sont côte à côte, et les deux jeux fournis se raccordent pour atteindre 4 m. Un câble de communication relie ensuite les tours en chaîne, de la sortie PARALLEL OUT de l’une à l’entrée PARALLEL IN de la suivante.
Au moins 11 modules par colonne
Le tableau de configuration FENECON ne prévoit trois ou quatre tours qu’à partir de 11 modules par colonne ; c’est pourquoi cette tour démarre à 30,8 kWh. Comme toutes les colonnes d’un même système doivent compter le même nombre de modules, la 3e et 4e tour FENECON Home se choisit d’après les deux premières : avec trois tours de 12 modules, le système atteint 100,8 kWh utiles ; avec quatre tours de 14 modules, 156,8 kWh. Le maximum, quatre tours de 15 modules et 168 kWh, n’existe que sur les Home 20 et 30, limités à 14 modules par tour sur les Home 6, 10 et 15.
À qui s'adresse un système de cette taille ?
Au-delà de 90 kWh, on ne parle plus d’une batterie pour passer la soirée mais d’une réserve pour plusieurs jours ou pour une forte consommation : élevage, atelier, recharge de plusieurs véhicules. La puissance reste celle de l’onduleur FENECON (jusqu’à 29,9 kW sur le Home 30) : ajouter des tours allonge la durée d’autonomie, pas la puissance disponible à un instant donné. Avant de commander, regardez l’historique de votre FEMS : si la batterie actuelle se vide rarement, une colonne de plus ne servira pas.
Encombrement et précautions
Chaque colonne occupe 506 × 401 mm au sol et mesure de 1 978 mm (11 modules) à 2 550 mm (15 modules), pour 367 à 487 kg selon la fiche FENECON. Prévoyez un local assez haut, un sol porteur et la place de circuler entre les tours. Les éléments sont IP55 une fois branchés et fonctionnent de -20 °C à +55 °C. Les modules ne doivent pas rester stockés plus de douze mois avant leur mise en service. Les batteries sont soumises à une TVA de 20 %.
Caractéristiques techniques de la 3e et 4e tour FENECON Home
Par modèle
| Capacité utile | Modules | Tension nominale | Dimensions (L × P × H) | Poids | Système à 3 tours | Système à 4 tours |
|---|---|---|---|---|---|---|
| 30,8 kWh | 11 | 492,8 V | 506 × 401 × 1 978 mm | 367 kg | 92,4 kWh | 123,2 kWh |
| 33,6 kWh | 12 | 537,6 V | 506 × 401 × 2 121 mm | 397 kg | 100,8 kWh | 134,4 kWh |
| 36,4 kWh | 13 | 582,4 V | 506 × 401 × 2 264 mm | 427 kg | 109,2 kWh | 145,6 kWh |
| 39,2 kWh | 14 | 627,2 V | 506 × 401 × 2 407 mm | 457 kg | 117,6 kWh | 156,8 kWh |
| 42,0 kWh | 15 | 672 V | 506 × 401 × 2 550 mm | 487 kg | 126,0 kWh | 168,0 kWh |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Composition d'une tour | Socle, modules empilés en série, BMS box, boîtier de tête |
| Module | FENECON 2,8 kWh utiles (2,87 kWh nominaux), 44,8 V, LiFePO4 |
| Emprise au sol | 506 × 401 mm (cache latéral compris) |
| Plage de tension BMS / boîtiers | 224 à 672 V, 50 A max. |
| Indice de protection | IP55 (éléments branchés) |
| Température de fonctionnement | -20 °C à +55 °C (optimum +15 à +30 °C) |
| Refroidissement | Naturel |
| Certifications batterie | VDE 2510-50, IEC 62619, UN38.3 |
| Garantie de capacité | 12 ans ou 6 000 cycles (conditions FENECON) |
| Boîtier de tête | FENECON Extension Box : 506 × 401 × 157 mm, 9 kg |
| Livré avec l'Extension Box | 2 caches latéraux, 2 jeux de câbles DC de 2 m, câble de communication 2 m |
| Raccordement | Sur la Parallel Box de la 2e tour (câbles DC de 2 m, jusqu'à 4 m avec les deux jeux) |
| Systèmes compatibles | FENECON Home 6, 10, 15 (11 à 14 modules) ; Home 20 et 30 (11 à 15 modules) |
| Maximum | 4 tours : 156,8 kWh (Home 6/10/15) ou 168 kWh (Home 20/30) |
Questions fréquentes
Peut-on installer une 3e tour sans 2e tour ?
Non : la 3e et la 4e tour se raccordent à la Parallel Box de la 2e tour, qui doit donc être en place.
Combien de modules faut-il dans chaque tour ?
Le même nombre que dans les tours déjà installées, et au moins 11 pour un système à trois ou quatre tours.
Quelle est la capacité maximale d'un système FENECON Home ?
168 kWh utiles avec quatre tours de 15 modules sur les Home 20 et 30, 156,8 kWh sur les Home 6, 10 et 15.
Quelle TVA s'applique à une batterie solaire ?
Une TVA de 20 % : les batteries ne bénéficient pas du taux réduit.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : FENECON. Voir aussi nos batteries solaires, onduleurs hybrides, produits FENECON, installation résidentielle.
