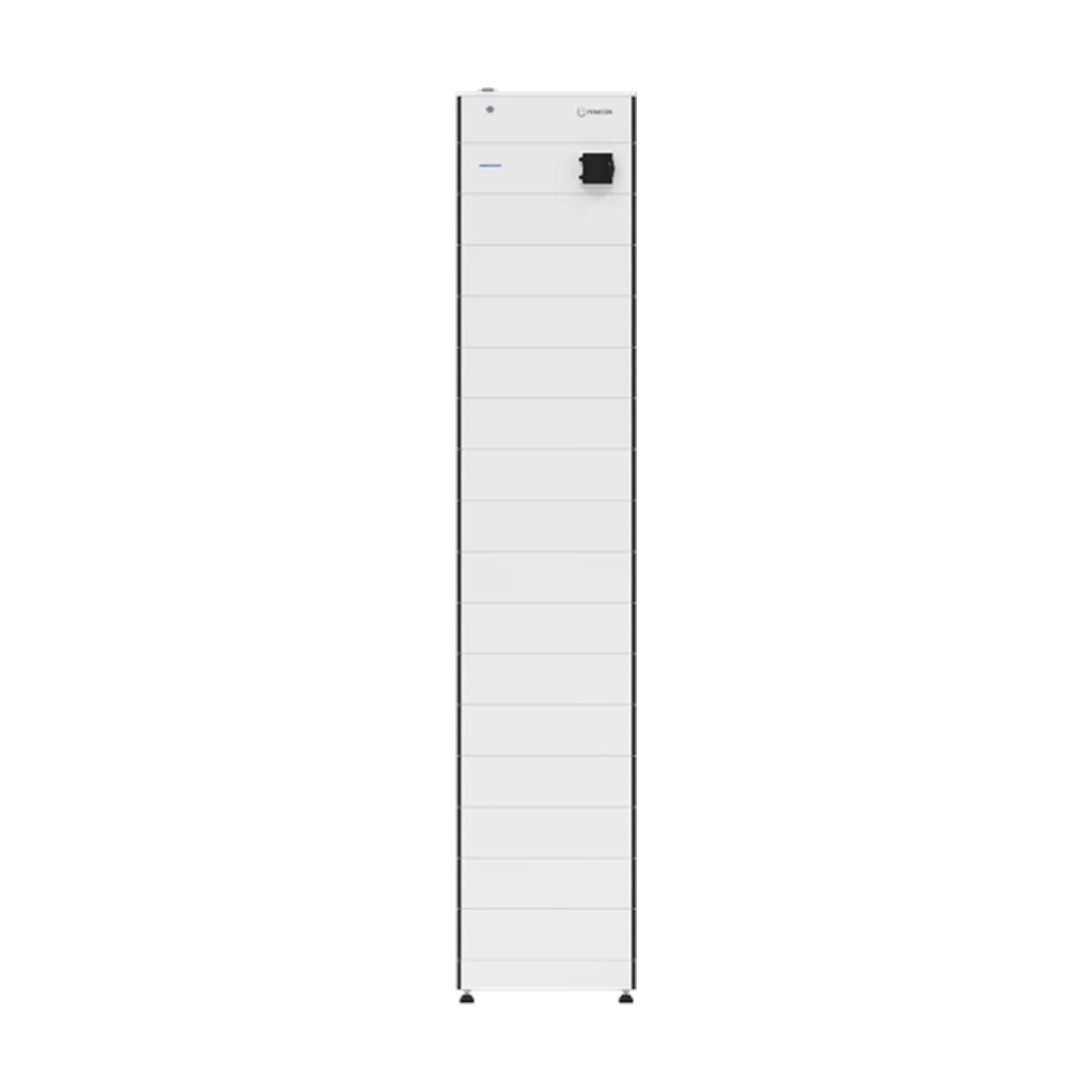

La 2e tour FENECON Home est la première étape pour agrandir la batterie d’un système FENECON Home au-delà d’une seule colonne. Elle se pose à côté de la tour d’origine et se raccorde à l’onduleur par la Parallel Box, le boîtier qui remplace, sur cette deuxième colonne, le boîtier de gestion FEMS de la première.
Comment fonctionne la 2e tour FENECON Home ?
Chaque tour FENECON réunit un socle, des modules de 2,8 kWh utiles empilés en série, une BMS box qui surveille les cellules et un boîtier de tête. Sur la tour d’origine, ce boîtier est le FEMS, qui pilote tout le système. Sur la deuxième colonne, FENECON place une Parallel Box : elle reçoit les câbles DC venant de l’onduleur et de la première tour, et transmet les informations de la BMS par un câble de communication. La Parallel Box est livrée avec deux caches latéraux, deux jeux de câbles DC de 2 m et un câble de communication de 2 m.
Le même nombre de modules dans chaque colonne
La notice FENECON est claire : quand plusieurs tours fonctionnent en parallèle, chaque tour doit compter le même nombre de modules, car leurs tensions doivent rester identiques. La capacité de cette deuxième colonne se choisit donc d’après la première : une tour d’origine de 10 modules (28 kWh) appelle une deuxième tour de 10 modules, pour 56 kWh utiles au total. FENECON prévoit le fonctionnement à deux tours à partir de 8 modules par colonne, soit 44,8 kWh au minimum. Si votre tour actuelle compte moins de 8 modules, il faut d’abord la compléter avec des modules seuls.
Pour quel système FENECON Home ?
Les modules, la BMS box et la Parallel Box sont les mêmes sur les FENECON Home 6, 10 et 15 de nouvelle génération et sur les Home 20 et 30. La différence tient à la hauteur maximale : 14 modules par tour sur les Home 6, 10 et 15, 15 modules sur les Home 20 et 30. La version de 42 kWh (15 modules) est donc réservée aux Home 20 et 30. L’ancien FENECON Home 10, qui utilise des modules de 2,2 kWh, n’est pas concerné.
Encombrement, pose et sécurité
Toutes les tours ont la même emprise de 506 × 401 mm ; la hauteur va de 1 549 mm avec 8 modules à 2 550 mm avec 15. Une tour de 14 ou 15 modules pèse plus de 450 kg : le sol doit le supporter et la pose est réservée à un électricien habilité. Les éléments sont classés IP55 une fois branchés et fonctionnent de -20 °C à +55 °C, avec un optimum entre +15 et +30 °C. Les modules sont certifiés VDE 2510-50 et IEC 62619. Avec un kWh acheté 0,2001 € au tarif bleu contre 0,011 € revendu, chaque kWh solaire gardé pour la soirée vaut bien plus que s’il était injecté. Les batteries sont soumises à une TVA de 20 %.
Caractéristiques techniques de la 2e tour FENECON Home
Par modèle
| Capacité utile | Modules | Capacité nominale | Tension nominale | Dimensions (L × P × H) | Poids |
|---|---|---|---|---|---|
| 22,4 kWh | 8 | 22,9 kWh | 358,4 V | 506 × 401 × 1 549 mm | 277 kg |
| 28,0 kWh | 10 | 28,7 kWh | 448 V | 506 × 401 × 1 835 mm | 337 kg |
| 30,8 kWh | 11 | 31,5 kWh | 492,8 V | 506 × 401 × 1 978 mm | 367 kg |
| 33,6 kWh | 12 | 34,4 kWh | 537,6 V | 506 × 401 × 2 121 mm | 397 kg |
| 36,4 kWh | 13 | 37,3 kWh | 582,4 V | 506 × 401 × 2 264 mm | 427 kg |
| 39,2 kWh | 14 | 40,1 kWh | 627,2 V | 506 × 401 × 2 407 mm | 457 kg |
| 42,0 kWh | 15 | 43,0 kWh | 672 V | 506 × 401 × 2 550 mm | 487 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Composition d'une tour | Socle, modules empilés en série, BMS box, boîtier de tête |
| Module | FENECON 2,8 kWh utiles (2,87 kWh nominaux), 44,8 V, LiFePO4 |
| Emprise au sol | 506 × 401 mm (cache latéral compris) |
| Plage de tension BMS / boîtiers | 224 à 672 V, 50 A max. |
| Indice de protection | IP55 (éléments branchés) |
| Température de fonctionnement | -20 °C à +55 °C (optimum +15 à +30 °C) |
| Refroidissement | Naturel |
| Certifications batterie | VDE 2510-50, IEC 62619, UN38.3 |
| Garantie de capacité | 12 ans ou 6 000 cycles (conditions FENECON) |
| Boîtier de tête | FENECON Parallel Box : 506 × 401 × 157 mm, 10 kg |
| Livré avec la Parallel Box | 2 caches latéraux, 2 jeux de câbles DC de 2 m, câble de communication 2 m |
| Systèmes compatibles | FENECON Home 6, 10, 15 (8 à 14 modules) ; Home 20 et 30 (8 à 15 modules) |
| Règle de montage | Même nombre de modules que la tour 1 |
Questions fréquentes
Quelle capacité choisir pour la 2e tour ?
La même que votre tour actuelle : FENECON impose le même nombre de modules dans chaque tour raccordée en parallèle.
Peut-on ajouter une 2e tour à un FENECON Home 10 de première génération ?
Non : cette tour utilise les modules de 2,8 kWh des Home 6, 10, 15, 20 et 30 récents, pas les modules de 2,2 kWh de l'ancien Home 10.
Quelle différence avec la tour pour une 3e ou 4e colonne ?
La 2e tour porte une Parallel Box, à laquelle se raccordent ensuite les tours 3 et 4, équipées d'une Extension Box.
Quelle TVA s'applique à une batterie solaire ?
Une TVA de 20 % : les batteries ne bénéficient pas du taux réduit.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : FENECON. Voir aussi nos batteries solaires, onduleurs hybrides, produits FENECON, installation résidentielle.
