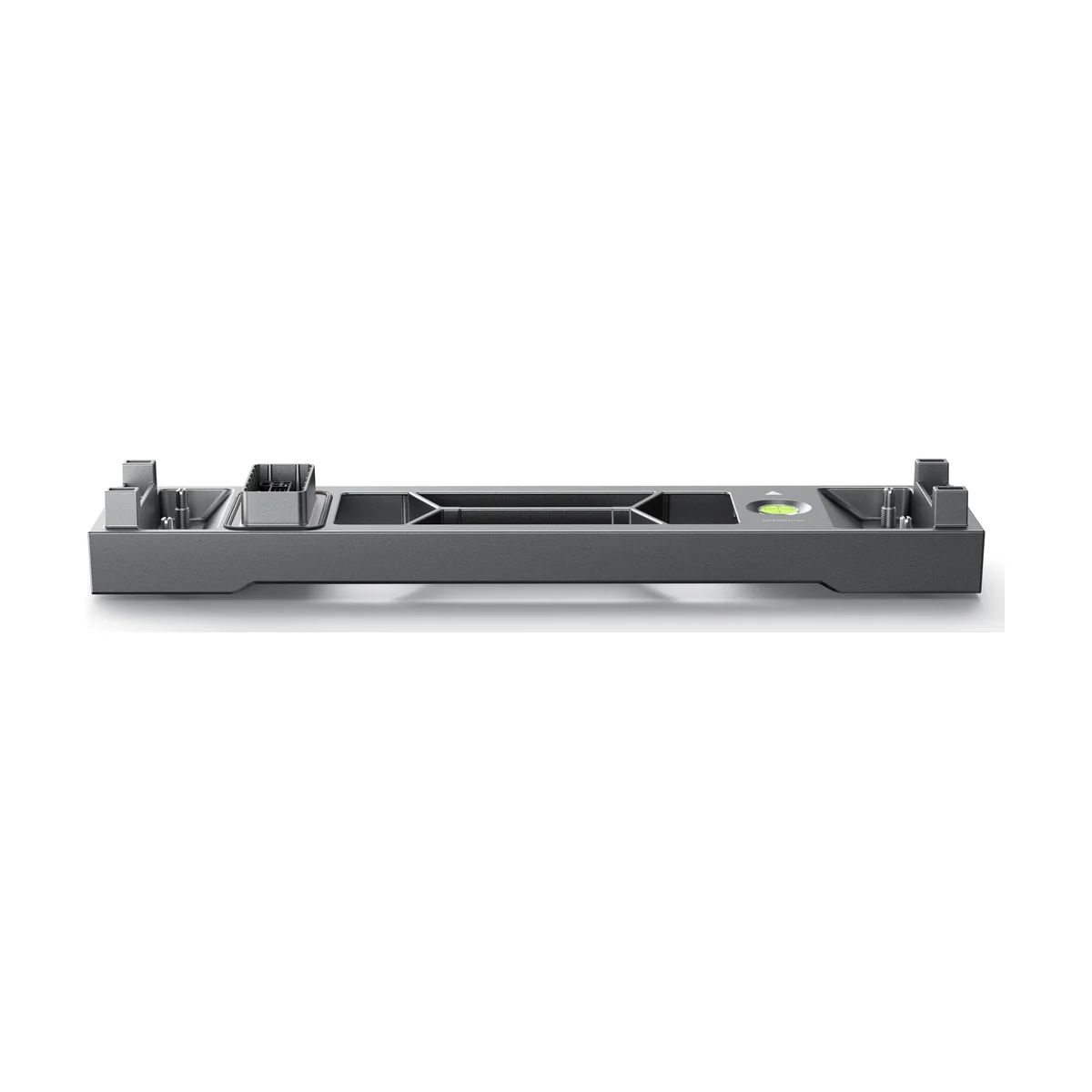

Le socle batterie EcoFlow OCEAN 2 (référence EF-EFA-OCEAN2-Base) est la première pièce d’une installation de stockage OCEAN 2 au sol. Il porte la pile de modules de 5 kWh, la met à niveau et assure, par ses bornes à encliquetage, la liaison avec le premier module : les batteries se posent ensuite les unes sur les autres, sans câblage entre elles.
En bref : le socle batterie EcoFlow OCEAN 2 se place sous une pile posée au sol de 1 à 6 batteries OCEAN 2 de 5,02 kWh, soit jusqu’à 30,12 kWh. Pieds réglables, niveau à bulle et bornes d’empilage sont intégrés ; il se commande une fois par pile, l’installation restant réservée à un professionnel.
À quoi sert le socle batterie EcoFlow OCEAN 2 ?
Une batterie OCEAN 2 pèse 46 kg et une pile complète de six modules dépasse 270 kg. Elle ne repose donc pas directement sur la dalle : le manuel EcoFlow prévoit une base de batterie munie de pieds réglables, qui compensent les défauts de planéité du sol, et d’un niveau à bulle qui permet de vérifier que l’ensemble est parfaitement horizontal. Une pile qui penche fatigue les bornes d’empilage et la fixation murale ; le réglage se fait donc avant de poser le premier module. Le socle se commande une seule fois par pile, quel que soit le nombre de batteries.
Le manuel décrit le système de batterie OCEAN 2 en trois éléments : un boîtier de jonction, les modules d’extension et la base. Avec un onduleur modulaire séparé, le boîtier de jonction relie la pile aux bornes batterie de l’onduleur ; avec un onduleur empilable intégré, il n’est pas nécessaire. Dans tous les cas, la base reste l’appui de la pile au sol.
Pose au sol ou pose murale ?
EcoFlow propose deux montages. Au sol, sur ce socle, la pile accepte jusqu’à six modules, de 5,02 kWh à 30,12 kWh nominaux. Au mur, sur le support mural vendu séparément, elle est limitée à trois modules. Le choix dépend donc d’abord de la capacité visée, puis de la résistance du mur et de la place disponible. Dans les deux cas, chaque batterie est livrée avec deux chevilles M6 × 60 que l’installateur utilise pour tenir la batterie au mur ou pour ancrer la base au sol, selon le chantier. Le dossier technique de votre installation précise le montage retenu.
| Modules sur le socle | Capacité nominale | Capacité utile | Poids des batteries |
|---|---|---|---|
| 1 | 5,02 kWh | 4,85 kWh | 46 kg |
| 3 | 15,06 kWh | 14,55 kWh | 138 kg |
| 6 | 30,12 kWh | 29,1 kWh | 276 kg |
Chaque batterie mesure 680 × 196 × 279 mm, est classée IP66 et fonctionne de -20 °C à +55 °C : posée sur le socle batterie EcoFlow OCEAN 2, la pile convient donc à un garage comme à un mur extérieur abrité.
Pile mixte avec d’anciennes batteries PowerOcean
Si vous agrandissez un système PowerOcean existant avec des modules OCEAN 2, le manuel recommande de poser d’abord les anciens modules PowerOcean (EF BD-5.1-S1) sur leur propre socle EF BD-B-S1, puis les modules OCEAN 2 par-dessus. Dans ce cas, ce socle OCEAN 2 n’est pas nécessaire. Pour une installation neuve OCEAN 2, triphasée ou monophasée, c’est au contraire la base à commander avec les batteries.
Installation par un professionnel
Les batteries OCEAN 2 sont des batteries haute tension : EcoFlow réserve leur installation, comme celle du socle batterie EcoFlow OCEAN 2, à des professionnels qualifiés. L’emplacement doit respecter les distances indiquées dans le guide d’installation, à l’abri de la chaleur et des produits inflammables. Nos équipes RGE posent le socle, empilent les modules, raccordent l’onduleur et mettent le système en service avec l’application EcoFlow Pro. Les batteries et leurs accessoires sont soumis à une TVA de 20 %.
Caractéristiques techniques du socle batterie EcoFlow OCEAN 2
| Caractéristique | Valeur |
|---|---|
| Référence | EF-EFA-OCEAN2-Base |
| Poids | non communiqué par EcoFlow |
| Dimensions | non communiqué par EcoFlow |
| Fonction | Base de la pile de batteries OCEAN 2 LFP posée au sol |
| Éléments | Pieds réglables, bornes à encliquetage (empilage), niveau à bulle |
| Capacité de la pile | 1 à 6 modules OCEAN 2 de 5,02 kWh, soit 5,02 à 30,12 kWh |
| Fixation | Chevilles M6 × 60 livrées avec les batteries (au sol ou au mur selon le chantier) |
| Batteries compatibles | EcoFlow OCEAN 2 LFP 5 kWh (EF BD-5-S2) ; pile mixte avec PowerOcean LFP : socle EF BD-B-S1 conseillé |
| Alternative | Support mural EcoFlow, limité à 3 modules |
Le manuel de la batterie OCEAN 2, qui décrit la base, est dans l’onglet « Fiche technique ». Page officielle : EcoFlow. Voir aussi nos batteries solaires, nos onduleurs hybrides et les produits EcoFlow.
Questions fréquentes
Le socle batterie EcoFlow OCEAN 2 est-il livré avec la batterie ?
Non, il se commande à part : une base par pile posée au sol, quel que soit le nombre de modules.
Combien de batteries le socle batterie EcoFlow OCEAN 2 supporte-t-il ?
Jusqu’à six modules OCEAN 2 de 5,02 kWh selon le manuel EcoFlow, soit 30,12 kWh nominaux.
Quel est le poids du socle batterie EcoFlow OCEAN 2 ?
EcoFlow ne publie ni son poids ni ses dimensions ; sa largeur suit celle des modules qu’il porte.
Peut-on l’utiliser avec les batteries PowerOcean ?
Pour une pile mixte, EcoFlow conseille plutôt le socle PowerOcean EF BD-B-S1 sous les anciens modules.
