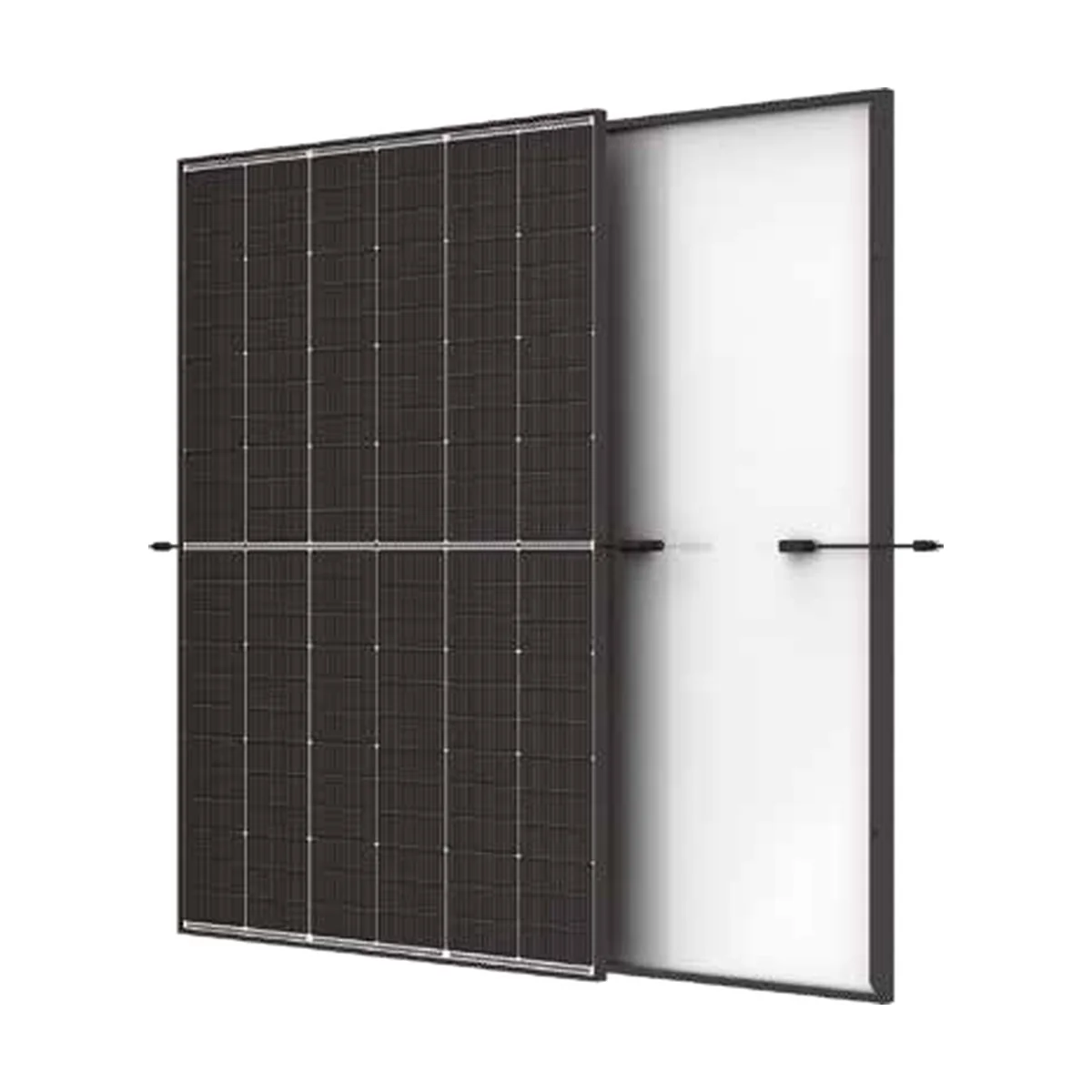

Le panneau solaire Trina Vertex S+ Shield (TSM-NED9R.28) garde le format résidentiel 1 762 × 1 134 mm du Vertex S+, mais Trina l’a blindé : verre plus épais, essais de grêle et de charge renforcés. Il s’adresse aux toitures où la météo met les panneaux à rude épreuve.
Pourquoi un panneau « Shield » ?
Sur un Vertex S+ classique (fiche NEG9R.28), le verre avant fait 1,6 mm et le module pèse 21,0 kg. Le Shield passe à un verre avant trempé de 2,5 mm, associé à un verre arrière de 2,0 mm : 27 kg au total. Ce surplus de matière sert la résistance mécanique. Trina annonce une capacité de charge standard de +7 000 Pa en pression et -5 000 Pa en dépression, quand la plupart des modules résidentiels sont testés à 5 400 / 2 400 Pa. C’est un choix cohérent en montagne, sur la façade atlantique ou dans les zones où les orages de grêle reviennent chaque été.
Grêle HW4 et classe de feu A+A
Le module a passé l’essai de grêle de l’institut suisse VKF au niveau HW4, une classe de résistance élevée dans ce référentiel. Côté incendie, la fiche indique une classe A+A selon l’IEC 61730-2. Ces deux points rassurent pour une toiture d’habitation, et ils peuvent aussi intéresser votre assureur. Le cadre de 30 mm en aluminium anodisé noir donne un rendu sobre sur tuiles ou ardoises.
Mêmes performances électriques que le Vertex S+
Le renfort ne coûte rien en puissance : 144 cellules N-type i-TOPCon, 465 ou 470 Wc et 23,5 % de rendement pour le 470 Wc. Le coefficient de température est de -0,29 %/°C, soit une perte théorique d’environ 11,6 % lorsque les cellules atteignent 65 °C. Trina garantit le produit 25 ans et la puissance 30 ans, avec 1 % de baisse la première année puis 0,4 % par an au maximum, soit 87,4 % à 30 ans.
Six panneaux, le minimum de commande, donnent 2,79 kWc en 465 Wc et 2,82 kWc en 470 Wc.
Compatibilité avec votre onduleur
Le panneau solaire Trina Vertex S+ Shield de 470 Wc présente 54,6 V à vide et 10,89 A en court-circuit. Ce courant modéré convient à la plupart des micro-onduleurs et optimiseurs du marché, mais la tension et le courant doivent toujours être comparés à la fiche de l’appareil retenu ; nous faisons ce contrôle avec vous. Prévoyez aussi le poids de 27 kg par module pour la manutention et la vérification de la charpente.
Caractéristiques techniques du panneau solaire Trina Vertex S+ Shield
Par modèle
| Puissance | Référence | Rendement | Voc | Isc | Vmpp | Impp | Puissance NOCT |
|---|---|---|---|---|---|---|---|
| 465 Wc | TSM-465NED9R.28 | 23,3 % | 54,2 V | 10,85 A | 45,7 V | 10,16 A | 355 W |
| 470 Wc | TSM-470NED9R.28 | 23,5 % | 54,6 V | 10,89 A | 46,1 V | 10,19 A | 359 W |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Technologie de cellule | N-type i-TOPCon Ultra, monocristallin |
| Nombre de cellules | 144 |
| Construction | Bi-verre : verre avant 2,5 mm trempé antireflet, verre arrière 2,0 mm trempé |
| Cadre | 30 mm, alliage d'aluminium anodisé noir |
| Grêle | Test VKF HW4 |
| Résistance au feu (IEC 61730-2) | Classe A+A |
| Capacité de charge standard | +7 000 Pa / -5 000 Pa |
| Coefficient de température Pmax | -0,29 %/°C |
| Coefficient de température Voc | -0,24 %/°C |
| Coefficient de température Isc | +0,04 %/°C |
| NOCT | 43 °C (± 2 °C) |
| Tolérance de puissance | 0 à +5 W |
| Tension système max. | 1 500 V CC (IEC) |
| Calibre max. du fusible en série | 25 A |
| Température de fonctionnement | -40 °C à +70 °C |
| Boîte de jonction et câbles | IP68, 3 diodes de bypass ; câble 4,0 mm², 1 100 mm en paysage |
| Connecteur | TS4 Plus / TS4 / MC4 EVO2 |
| Garantie produit | 25 ans |
| Garantie de puissance | 30 ans : 1 % la 1re année, 0,4 %/an ensuite, 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730, IEC 61701, IEC 62716 |
| Poids | 27 kg |
| Dimensions | 1 762 × 1 134 × 30 mm |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux Trina Vertex S+ Shield ?
Non, la commande minimum est de 6 panneaux : 2,79 kWc en 465 Wc ou 2,82 kWc en 470 Wc. Le prix affiché est celui d'un panneau.
Quelle différence avec le Vertex S+ standard ?
Mêmes cellules et mêmes puissances, mais un verre avant de 2,5 mm au lieu de 1,6 mm, un essai de grêle VKF HW4 et une capacité de charge de +7 000 / -5 000 Pa. Le module pèse 27 kg au lieu de 21,0 kg.
Ce panneau est-il adapté à la montagne ?
Sa capacité de charge de +7 000 Pa en pression le destine aux toitures fortement enneigées, sous réserve que le système de fixation et la charpente soient dimensionnés en conséquence.
Quelle garantie offre Trina Solar ?
25 ans sur le produit et 30 ans sur la puissance, avec 87,4 % de la puissance d'origine garantie à 30 ans.
