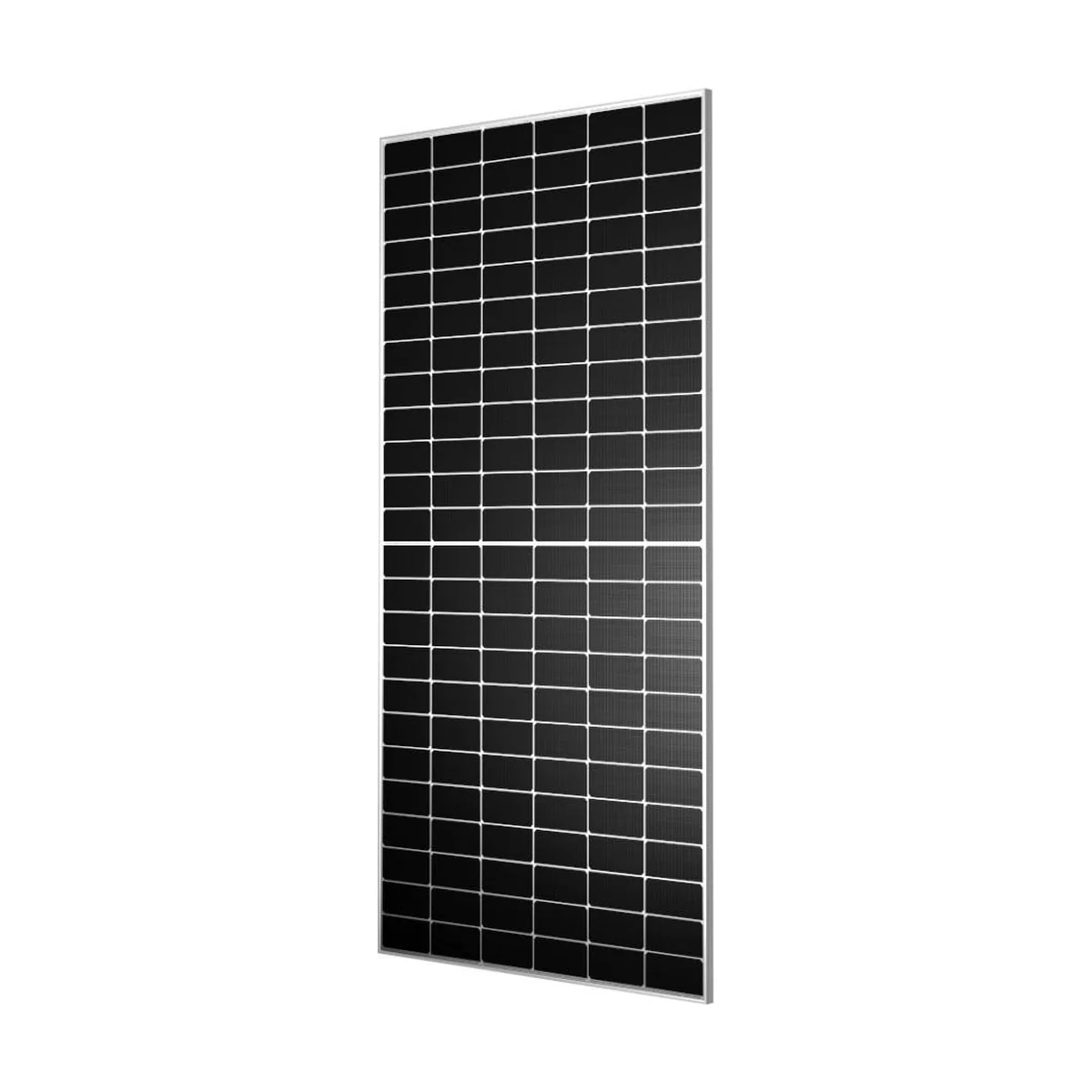

Le panneau solaire Tongwei TWMND-72HD est un module de 72 cellules découpées en deux, soit 144 demi-cellules, conçu par Tongwei pour les toitures professionnelles et les centrales au sol. Avec 575 Wc en face avant et une face arrière vitrée qui produit aussi, il cherche le maximum de puissance par panneau plutôt que la compacité.
Pour quels projets ?
Avec 2 278 × 1 134 mm et 31,5 kg, ce panneau dépasse de près de 50 cm un module résidentiel courant. Il convient aux bâtiments agricoles ou artisanaux, aux carports, aux ombrières de parking et aux structures au sol. Sur une maison, il ne s’envisage que sur un grand rampant, avec une charpente vérifiée et deux personnes pour la manutention. En contrepartie, six modules, le minimum de commande, font déjà 3,45 kWc.
Bifacial à 80 % : le gain dépend de la pose
La face arrière vitrée produit environ 80 ± 5 % de la puissance de la face avant sous le même éclairement. La fiche donne la puissance avec 135 W/m² reçus à l’arrière (conditions BNPI) : 635,0 W pour ce modèle de 575 Wc. Elle chiffre aussi le gain arrière : 603,8 W à +5 %, 661,3 W à +15 % et 718,8 W à +25 %. Ces valeurs supposent une face arrière bien éclairée : structure surélevée, sol clair, gravier blanc, toiture terrasse claire. En surimposition sur un toit, le gain reste faible.
Cellules TNC de type N et tenue à la chaleur
Les cellules TNC de Tongwei sont des cellules monocristallines de type N, disposées en 6 × 24. Le rendement atteint 22,3 % et le coefficient de température de -0,28 %/°C limite la perte de puissance quand le module chauffe au soleil. Les deux verres de 2,0 mm, durcis thermiquement, et le cadre en aluminium anodisé supportent 5 400 Pa de charge de neige et 2 400 Pa de vent selon la fiche.
Branchement et garanties
Le panneau solaire Tongwei TWMND-72HD affiche 52,10 V à vide et 13,80 A en court-circuit, et 43,76 V pour 13,14 A au point de puissance maximale. Sa tension élevée oriente vers un onduleur de chaîne, en limitant le nombre de modules par chaîne pour rester sous les 1 500 V du module et sous la tension d’entrée de l’onduleur ; nous faisons ce calcul avec vous. Tongwei garantit les matériaux 12 ans et la puissance 30 ans, avec au plus 1 % de perte la première année puis 0,4 % par an, soit 87,4 % à 30 ans. Pour estimer la production de votre projet, utilisez notre simulateur.
Caractéristiques techniques du panneau solaire Tongwei TWMND-72HD
| Caractéristique | Valeur |
|---|---|
| Puissance crête | 575 Wc |
| Référence | TWMND-72HD575 |
| Rendement | 22,3 % |
| Tension à vide (Voc) | 52,10 V |
| Courant de court-circuit (Isc) | 13,80 A |
| Tension Vmpp | 43,76 V |
| Courant Impp | 13,14 A |
| Puissance BNPI | 635,0 W |
| Technologie de cellule | TNC, cellules monocristallines de type N |
| Nombre de cellules | 144 demi-cellules (6 × 24) |
| Construction | Biverre : verre durci 2,0 mm antireflet à l'avant, verre durci 2,0 mm à l'arrière |
| Cadre | Aluminium anodisé (argent) |
| Bifacialité | 80 ± 5 % |
| Gain arrière (fiche) | 603,8 W à +5 % ; 661,3 W à +15 % ; 718,8 W à +25 % |
| Coefficient de température Pmax | -0,28 %/°C |
| Coefficient de température Voc | -0,24 %/°C |
| Coefficient de température Isc | +0,046 %/°C |
| NMOT | 45 ± 2 °C |
| Tolérance de puissance | 0 à +3 % |
| Température de fonctionnement | -40 °C à +70 °C |
| Tension système max. | 1 500 V DC |
| Calibre de fusible série max. | 30 A |
| Charge vent / neige | 2 400 Pa / 5 400 Pa |
| Classe de réaction au feu | C |
| Boîte de jonction | IP68, 3 diodes |
| Connecteurs | TW-PVCON-01, Stäubli MC4-EVO2 / EVO2A, PV-ZH202B, PV-JK03M2 |
| Dimensions | 2 278 × 1 134 × 30 mm |
| Poids | 31,5 kg |
| Garantie matériaux | 12 ans |
| Garantie de performance | 30 ans linéaire : ≤ 1 % la 1re année puis ≤ 0,4 %/an, soit 89,4 % à 25 ans et 87,4 % à 30 ans |
| Certifications | IEC 61215 (2021), IEC 61730 (2023) |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux TWMND-72HD ?
Non, la commande minimum est de 6 panneaux, soit 3,45 kWc avec des modules de 575 Wc.
Ce panneau peut-il aller sur le toit d'une maison ?
Seulement si le rampant accepte 2 278 mm de long et si la charpente supporte 31,5 kg par module. Il est surtout destiné aux grandes toitures, ombrières et poses au sol.
Quel gain apporte la face arrière ?
Avec 135 W/m² reçus à l'arrière, la fiche annonce 635,0 W au lieu de 575 W. Le gain réel dépend de la hauteur de pose et de la clarté du sol.
Quelle est la garantie Tongwei ?
12 ans sur les matériaux et 30 ans sur la puissance, avec 87,4 % de la puissance garantie à 30 ans.
