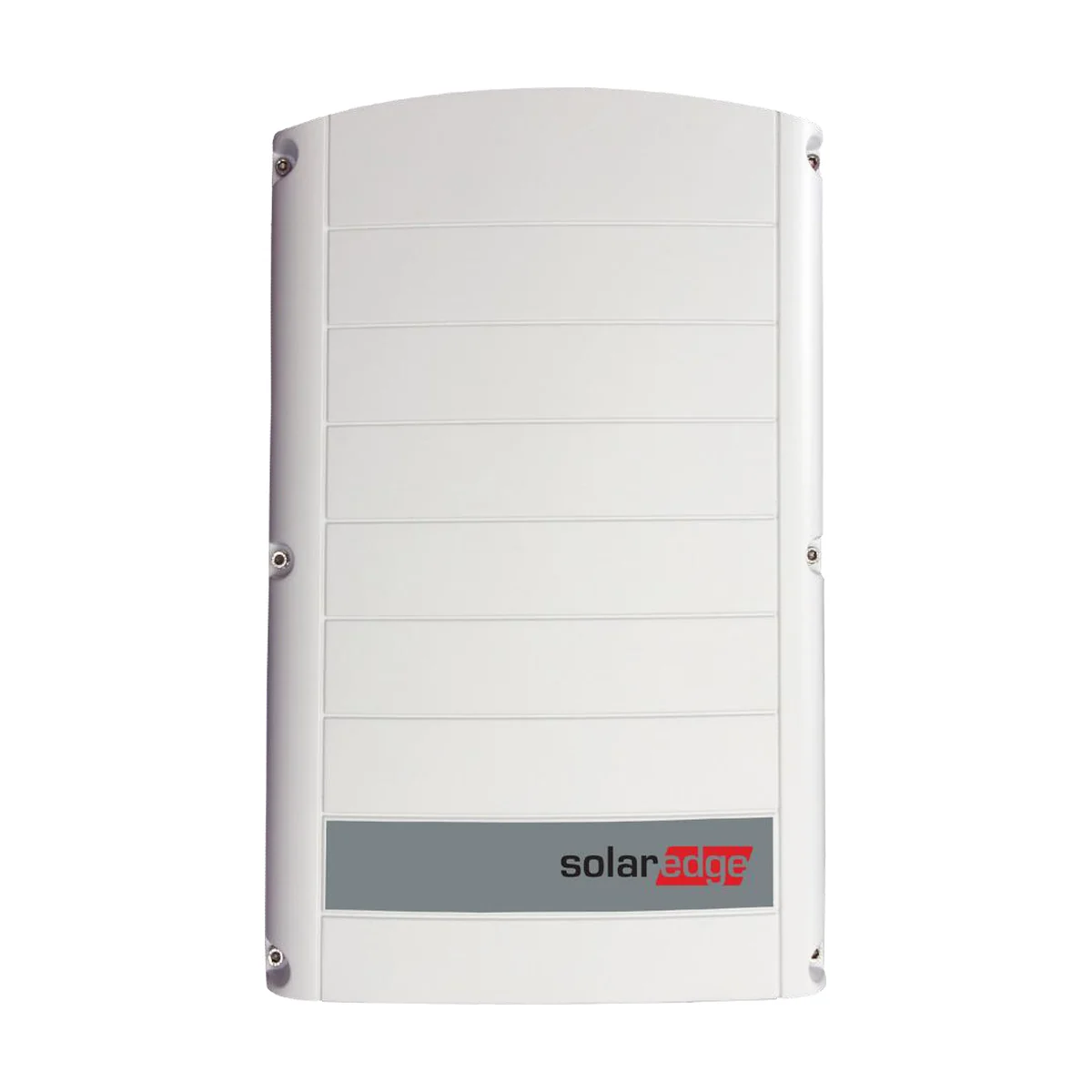

L’onduleur SolarEdge Home Wave triphasé est l’onduleur réseau de SolarEdge pour les maisons raccordées en triphasé. Il fonctionne toujours avec des optimiseurs de puissance posés sous chaque panneau : l’optimiseur règle le panneau, l’onduleur se contente de convertir un courant continu à tension fixe en courant alternatif pour la maison.
Une architecture différente d'un onduleur classique
Sur un onduleur « string » ordinaire, les panneaux d’une même chaîne sont liés : le plus faible, ombré par une cheminée ou un arbre, freine tous les autres. Avec SolarEdge, chaque panneau a son optimiseur, qui extrait sa puissance maximale indépendamment de ses voisins. L’onduleur travaille alors à une tension d’entrée fixe de 750 V, ce qui autorise des chaînes plus longues et des pans de toiture d’orientations différentes sur la même entrée. La supervision se fait panneau par panneau : un module qui produit moins apparaît immédiatement dans l’application de suivi, sans démonter quoi que ce soit.
Quelle puissance choisir dans la gamme ?
La gamme vendue ici couvre 4, 5, 7, 8 et 9 kW de puissance nominale. SolarEdge autorise une puissance de panneaux supérieure à celle de l’onduleur : 6 000 W de modules pour le SE4K, 7 500 W pour le SE5K, 10 500 W pour le SE7K, 12 000 W pour le SE8K et 13 500 W pour le SE9K. Une maison de 6 kWc en triphasé s’oriente ainsi vers le SE5K, une toiture de 9 kWc vers le SE7K ou le SE8K. Le rendement européen reste compris entre 97,3 % et 97,6 % sur toute la gamme. Notre bureau d’études valide le choix avec vous d’après votre toiture, votre consommation et votre raccordement avant toute commande.
Sécurité et installation
La protection contre les arcs électriques est intégrée et configurable. Le boîtier IP65 se pose dedans ou dehors, fonctionne de -40 °C à +60 °C et reste sous 40 dBA grâce à un ventilateur interne. Avec 540 × 315 × 191 mm et 16,4 kg, il se fixe au mur sur le support fourni. La mise en service passe par l’application SetApp : le smartphone se connecte au Wi-Fi intégré de l’onduleur, sans écran ni clavier sur l’appareil. La fiche SolarEdge cite les normes de raccordement VFR 2019 et EN 50549-1 utilisées en France.
Suivi et pilotage de la consommation
L’onduleur communique en Ethernet ou RS485, et en option en Wi-Fi, en cellulaire ou par le réseau sans fil SolarEdge Home. Il sait limiter l’injection sur le réseau et piloter des appareils de la maison pour consommer la production au moment où elle est disponible. C’est le levier principal aujourd’hui : un kWh consommé sur place évite un achat à 0,2001 €, alors qu’un kWh injecté n’est racheté que 0,011 €.
Caractéristiques techniques de l’onduleur SolarEdge Home Wave triphasé
Par modèle
| Puissance nominale AC | Référence | Puissance DC max. | Courant d'entrée max. | Courant de sortie max. par phase | Rendement européen |
|---|---|---|---|---|---|
| 4 kW | SE4K-RW0TEBEN4 | 6 000 W | 7 A | 6,5 A | 97,3 % |
| 5 kW | SE5K-RW0TEBEN4 | 7 500 W | 8,5 A | 8 A | 97,3 % |
| 7 kW | SE7K-RW0TEBEN4 | 10 500 W | 12 A | 11,5 A | 97,4 % |
| 8 kW | SE8K-RW0TEBEN4 | 12 000 W | 13,5 A | 13 A | 97,6 % |
| 9 kW | SE9K-RW0TEBEN4 | 13 500 W | 15 A | 14,5 A | 97,5 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50 Hz |
| Tension d'entrée max. | 900 V |
| Tension d'entrée nominale | 750 V (tension fixe) |
| Rendement max. | 98 % |
| Optimiseurs | Obligatoires : un optimiseur de puissance SolarEdge par panneau (non inclus) |
| Protection contre les arcs électriques | Intégrée, configurable (selon UL 1699B) |
| Gestion de l'énergie | Limitation d'injection, pilotage d'appareils |
| Communication | RS485, Ethernet ; Wi-Fi, cellulaire et réseau sans fil SolarEdge Home en option |
| Mise en service | Application SetApp, par le Wi-Fi intégré de l'onduleur |
| Entrée DC | 2 paires MC4 |
| Indice de protection | IP65, intérieur et extérieur |
| Température de fonctionnement | -40 °C à +60 °C |
| Refroidissement | Ventilateur interne |
| Bruit | < 40 dBA |
| Dimensions | 540 × 315 × 191 mm |
| Poids | 16,4 kg |
| Consommation de nuit | < 2,5 W |
| Normes réseau (extrait) | VFR 2019, EN 50549-1, VDE-AR-N 4105, C10/11 |
| Garantie | 12 à 25 ans selon la fiche SolarEdge |
Questions fréquentes
Faut-il des optimiseurs avec l'onduleur SolarEdge Home Wave triphasé ?
Oui. Il est conçu pour fonctionner avec un optimiseur de puissance SolarEdge sous chaque panneau ; les optimiseurs sont vendus à part.
Peut-on brancher une batterie sur cet onduleur ?
Non, c'est un onduleur réseau. Pour stocker l'énergie en triphasé, SolarEdge propose l'onduleur hybride Home Hub triphasé.
L'onduleur SolarEdge Home Wave triphasé fait-il du bruit ?
Il est ventilé et reste sous 40 dBA d'après la fiche SolarEdge. Évitez de le poser contre le mur d'une chambre.
Comment se fait la mise en service ?
Avec l'application SetApp sur smartphone, reliée au Wi-Fi intégré de l'onduleur.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : SolarEdge. Voir aussi nos onduleurs réseau, onduleurs triphasés, produits SolarEdge, calcul de production.
