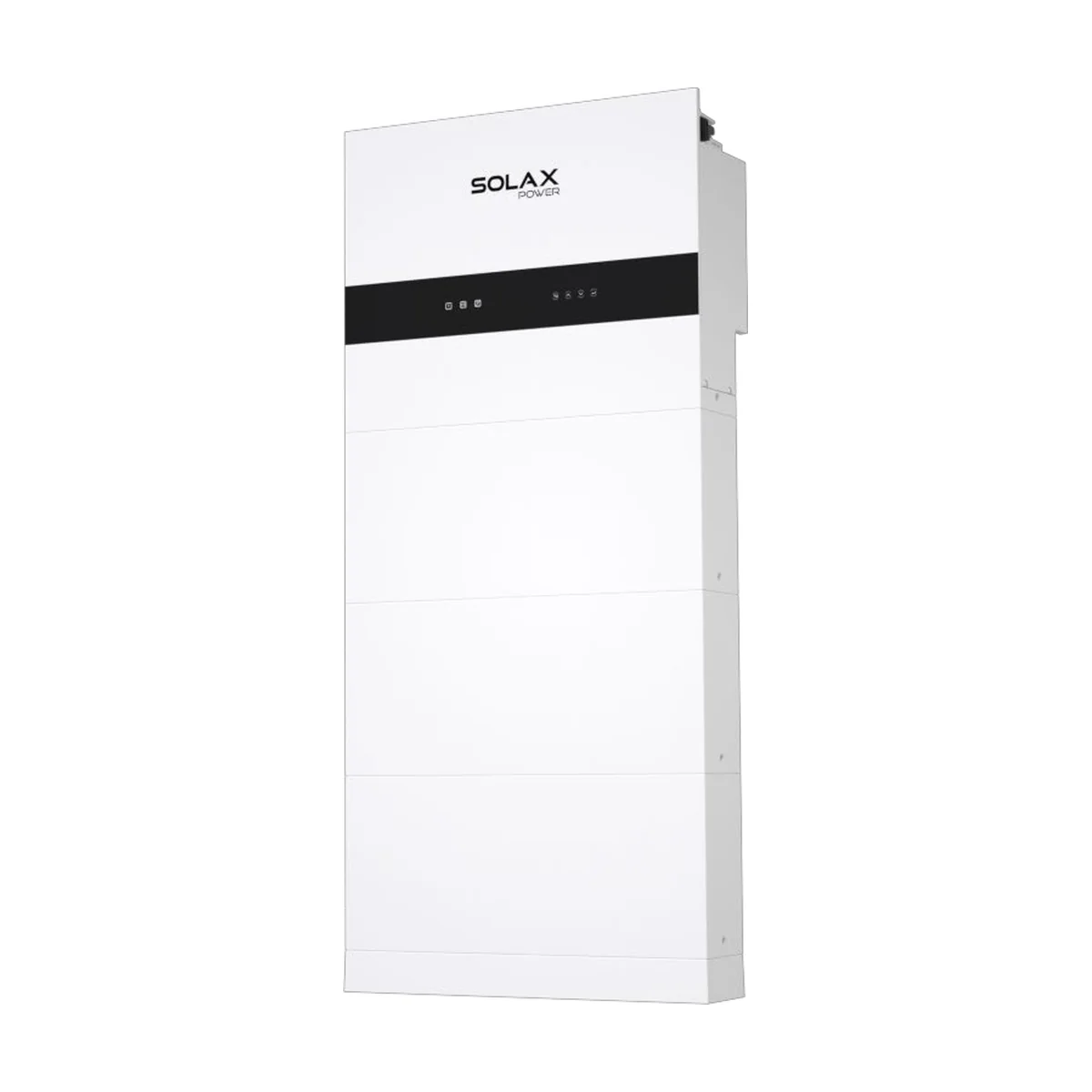

L’onduleur hybride SolaX X1-IES est pensé comme un meuble électrique : l’onduleur, le contrôleur de batterie et les modules de stockage s’empilent en une seule colonne, sans câblage apparent entre eux. C’est la solution monophasée de SolaX pour qui veut un système compact et évolutif.
Un système qui s'empile
La colonne se compose d’un socle, de modules batterie TP-HS50E de 5,1 kWh (4,6 kWh utiles), d’un contrôleur TBMS-MCS0800E et de l’onduleur en haut. SolaX indique de 1 à 4 modules, soit 5,1 à 20,4 kWh ; au-delà de trois modules, une deuxième colonne reliée par un boîtier de jonction est nécessaire. Les cellules lithium fer phosphate supportent plus de 6 000 cycles et le module est garanti 10 ans. La puissance de charge et de décharge atteint 5,1 kW avec un module et 8,0 kW à partir de deux.
Côté panneaux : l'onduleur hybride SolaX X1-IES
Les modèles 2,5 à 3,7 kW ont deux trackers MPPT, les modèles 5 à 8 kW en ont trois, chacun à 20 A. La tension de démarrage de 50 V et la plage MPPT de 40 à 560 V font travailler l’onduleur dès les premières lueurs, même avec des chaînes courtes. SolaX autorise jusqu’à 200 % de surdimensionnement : 5,0 kWc sur le 2,5 kW, 10,0 kWc sur le 5 kW, 16,0 kWc sur le 8 kW. Trois trackers accueillent trois orientations de toiture.
Secours et pilotage
En cas de coupure, la sortie de secours reprend en moins de 10 ms et délivre la puissance nominale, avec une pointe au double pendant 10 secondes. L’onduleur gère des charges intelligentes (pompe à chaleur, borne de recharge), accepte un compteur sans fil et, avec le module Datahub1000 en option, prévoit production et consommation pour optimiser la batterie. Chaque kWh stocké l’après-midi et consommé le soir remplace un kWh acheté 0,2001 € au réseau.
Installation
L’onduleur (717 × 350 × 210 mm, 26,2 à 26,4 kg) est classé IP66 et refroidi sans ventilateur ; la batterie fonctionne de -30 °C à +53 °C. Une colonne complète de trois modules pèse environ 181 kg et mesure 1 544 mm de haut : elle se pose au sol contre un mur porteur. La fiche cite les normes EN50549 et VDE-AR-N 4105.
Caractéristiques techniques de l’onduleur hybride SolaX X1-IES
Par modèle
| Puissance | Référence | Puissance nominale AC | Puissance PV max. conseillée | Trackers MPPT | Poids de l'onduleur |
|---|---|---|---|---|---|
| 2.5 kW | X1-IES-2.5K | 2 500 W | 5,0 kWc | 2 | 26,2 kg |
| 3.0 kW | X1-IES-3K | 3 000 W | 6,0 kWc | 2 | 26,2 kg |
| 3.7 kW | X1-IES-3.7K | 3 680 W | 7,4 kWc | 2 | 26,2 kg |
| 5.0 kW | X1-IES-5K | 5 000 W | 10,0 kWc | 3 | 26,4 kg |
| 6.0 kW | X1-IES-6K | 6 000 W | 12,0 kWc | 3 | 26,4 kg |
| 8.0 kW | X1-IES-8K | 8 000 W | 16,0 kWc | 3 | 26,4 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé 1/N/PE, 220/230/240 V, 50/60 Hz |
| Tension d'entrée PV max. | 600 V |
| Plage MPPT | 40 à 560 V |
| Tension de démarrage | 50 V |
| Courant par MPPT | 20 A |
| Batterie associée | Modules TP-HS50E (LFP, 5,1 kWh, 4,6 kWh utiles) + BMS TBMS-MCS0800E + socle |
| Capacité du système | 1 à 4 modules : 5,1 / 10,2 / 15,3 / 20,4 kWh |
| Charge/décharge max. | 5,1 kW (1 module), 8,0 kW (2 modules et plus) ; 50 A |
| Plage de tension batterie | 80 à 480 V |
| Durée de vie batterie | >6 000 cycles ; garantie module 10 ans |
| Secours (EPS) | 2 fois la puissance nominale pendant 10 s, bascule < 10 ms |
| Rendement max. / européen | 97,6 % / 97,0 % |
| Indice de protection | IP66 |
| Température de fonctionnement | -35 °C à +60 °C (onduleur), -30 °C à +53 °C (batterie) |
| Dimensions onduleur (L × H × P) | 717 × 350 × 210 mm |
| Refroidissement | Naturel |
| Communication | RS485, Pocket-X, CAN, DO, DI |
| Normes (extrait) | EN50549, VDE-AR-N 4105, IEC 62109-1/-2, CEI 0-21 |
Questions fréquentes
Les batteries sont-elles comprises avec l'onduleur X1-IES ?
Non, l'onduleur est vendu seul ; les modules TP-HS50E, le contrôleur TBMS-MCS0800E et le socle s'ajoutent selon la capacité voulue.
Quelle capacité peut-on installer ?
De 5,1 à 20,4 kWh nominaux, soit 1 à 4 modules de 5,1 kWh, d'après la fiche SolaX.
Le X1-IES peut-il être posé dehors ?
L'onduleur est classé IP66 ; la batterie fonctionne de -30 °C à +53 °C. Nous choisissons l'emplacement avec vous.
Quelle différence avec le X3-IES ?
Le X1-IES est monophasé (2,5 à 8 kW) ; le X3-IES est triphasé (4 à 15 kW) et accepte jusqu'à 6 modules.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : SolaX. Voir aussi nos onduleurs hybrides, onduleurs monophasés, batteries solaires, produits SolaX.
