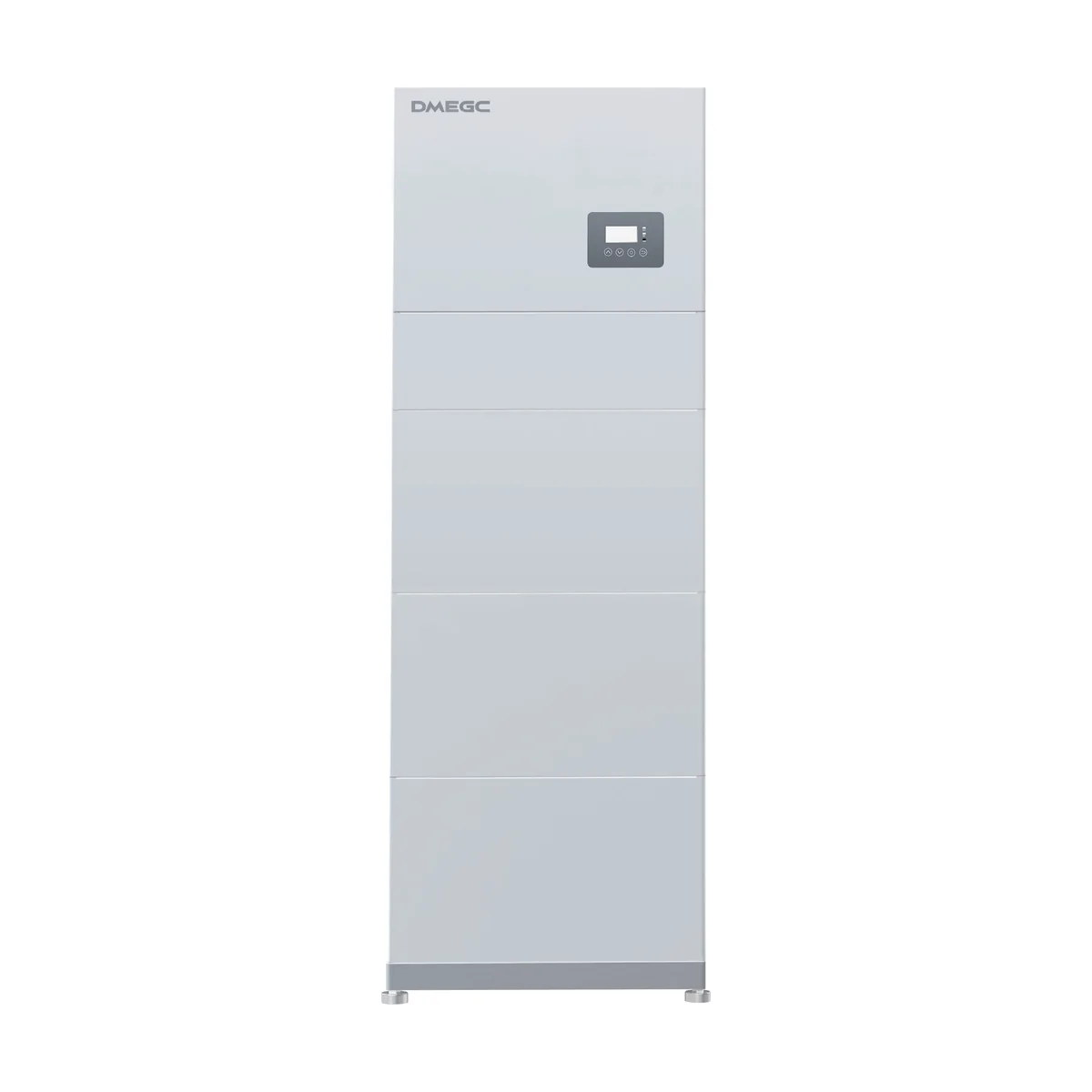

L’onduleur hybride DMEGC H02 triphasé reprend le principe du système H02 : onduleur, unité de gestion et modules de batterie s’empilent en une seule colonne. Cette version 230/400 V convient aux maisons raccordées en triphasé, du 6 kW au 15 kW.
En bref : quatre puissances (6, 8, 10 et 15 kW) dans le même boîtier de 29 kg, trois trackers MPPT et jusqu’à 22 500 Wp de panneaux. La batterie lithium fer phosphate H02 s’étend de 10,24 à 61,44 kWh et le secours bascule en moins de 10 ms.
Quatre puissances, un même onduleur hybride DMEGC H02 triphasé
Du DM-INV-TPH6K au DM-INV-TPH15K, tous les modèles partagent le boîtier de 590 × 416 × 206 mm et 29 kg. DMEGC admet un champ photovoltaïque bien plus puissant que la sortie : 12 000 Wp pour le 6 kW, 16 000 Wp pour le 8 kW, 20 000 Wp pour le 10 kW et 22 500 Wp pour le 15 kW. Trois trackers MPPT (140 à 950 V, démarrage à 85 V) acceptent trois orientations de toiture. Le rendement maximal atteint 98 % à partir du 8 kW.
Chaque tracker reçoit une chaîne, avec 16 A de courant d’entrée et 24 A en court-circuit, sous une tension nominale de 720 V et une tension maximale de 1 100 V. Pour choisir la puissance, partez de votre consommation de pointe et de la taille de toiture : le 6 kW suffit à une maison de taille moyenne, le 10 kW accompagne une pompe à chaleur et une borne de recharge, le 15 kW vise les grandes maisons et les petits locaux professionnels. Nous faisons ce calcul avec vous à partir de vos relevés.
Batterie : de 10 à 61 kWh
L’onduleur hybride DMEGC H02 triphasé pilote de deux à douze modules H02-SLAVE de 5,12 kWh, gérés par l’unité H02-MASTER : de 10,24 kWh à 61,44 kWh nominaux, en une ou plusieurs colonnes reliées par un boîtier de mise en série. La charge et la décharge montent jusqu’à 15 kW avec six modules ou plus sur le modèle 15 kW. La chimie lithium fer phosphate et l’extincteur intégré renforcent la sécurité.
Chaque module H02-SLAVE pèse 52 kg et mesure 590 × 333 × 204 mm ; DMEGC annonce 6 000 cycles et 4,86 kWh utiles par module. Avec deux modules, l’énergie utilisable atteint 9,72 kWh ; avec six, 29,18 kWh. Un réchauffage automatique de la batterie permet l’usage dans les climats froids, et la répartition de la charge entre modules préserve la capacité dans le temps. La puissance de charge ne dépasse jamais la puissance nominale de l’onduleur hybride DMEGC H02 triphasé choisi.
Charge déséquilibrée et secours
Dans une maison, les appareils ne se répartissent jamais également sur les trois phases. DMEGC annonce une capacité de sortie déséquilibrée de 150 %, utile quand une seule phase porte le four ou la pompe à chaleur. En cas de coupure, la bascule prend moins de 10 ms. Avec un kWh acheté 0,2001 € au tarif bleu, stocker la production de la journée pour le soir reste le meilleur usage de vos panneaux.
La gestion d’énergie intégrée pilote une borne de recharge, une pompe à chaleur ou un groupe électrogène. Le système accepte un couplage côté continu, côté alternatif ou mixte, ce qui permet de l’ajouter à une installation existante en conservant l’ancien onduleur.
Installation et suivi
Le système IP65 se pose dedans ou dehors. L’onduleur hybride DMEGC H02 triphasé fonctionne de -25 °C à +60 °C ; pour le système complet avec ses batteries, DMEGC indique une plage de -20 °C à +57 °C. Le 15 kW est un peu plus bruyant (45 dB(A) contre moins de 30 dB(A) pour les autres). La fiche cite l’EN 50549-1 parmi les normes réseau. Le suivi passe par l’application DMEGC Cloud, et jusqu’à quatre systèmes peuvent être mis en parallèle. Les panneaux se raccordent sur connecteurs Vaconn D4 et la batterie sur connecteurs Amphenol H4 ; un sectionneur PV et un disjoncteur batterie sont intégrés.
Caractéristiques techniques de l’onduleur hybride DMEGC H02 triphasé
Par modèle
| Puissance nominale AC | Référence | Puissance PV conseillée max. | Puissance apparente max. | Rendement max. / européen |
|---|---|---|---|---|
| 6 kW | DM-INV-TPH6K | 12 000 Wp | 6 600 VA | 97,8 % / 97,3 % |
| 8 kW | DM-INV-TPH8K | 16 000 Wp | 8 800 VA | 98 % / 97,5 % |
| 10 kW | DM-INV-TPH10K | 20 000 Wp | 10 000 VA | 98 % / 97,5 % |
| 15 kW | DM-INV-TPH15K | 22 500 Wp | 15 750 VA | 98 % / 97,5 % |
Commun aux quatre puissances
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L/N/PE, 230/400 V |
| Trackers MPPT | 3 (16 A par MPPT) |
| Tension d’entrée max. | 1 100 V |
| Plage MPPT | 140 à 950 V |
| Tension de démarrage | 85 V |
| Batteries | DMEGC H02 : unité BMS H02-MASTER + 2 à 12 modules H02-SLAVE de 5,12 kWh |
| Plage de tension batterie | 91,2 à 691,2 V |
| Bascule en secours | < 10 ms |
| Charge déséquilibrée | Jusqu’à 150 % en sortie triphasée déséquilibrée (selon DMEGC) |
| Indice de protection | IP65 |
| Température de fonctionnement | Onduleur : -25 °C à +60 °C (déclassement au-delà de 45 °C) ; système complet : -20 °C à +57 °C |
| Dimensions (L × H × P) | 590 × 416 × 206 mm |
| Poids | 29 kg |
| Bruit | < 30 dB(A) ; 45 dB(A) pour le 15 kW |
| Communication | RS485, CAN, LAN, Wi-Fi ; application DMEGC Cloud |
| Normes réseau (extrait) | EN 50549-1, VDE-AR-N 4105 |
| Garantie | 10 ans (indiquée en option dans les points forts de la fiche) |
Le document DMEGC complet du système H02 triphasé est disponible dans l’onglet « Fiche technique ». Page officielle : DMEGC. Pour comparer, voyez nos onduleurs hybrides, nos onduleurs triphasés, nos batteries solaires et la page des produits DMEGC.
Questions fréquentes
Quelle batterie associer à l’onduleur hybride DMEGC H02 triphasé ?
La batterie DMEGC H02 : une unité H02-MASTER et deux à douze modules H02-SLAVE de 5,12 kWh.
Le 15 kW est-il adapté à une maison ?
Oui pour une grande maison ou un petit bâtiment professionnel ; il accepte jusqu’à 22 500 Wp de panneaux.
Peut-on l’installer à l’extérieur ?
Oui, le système est classé IP65 ; l’onduleur hybride DMEGC H02 triphasé fonctionne de -25 °C à +60 °C et le système complet avec batteries de -20 °C à +57 °C.
Combien de temps pour basculer en secours ?
L’onduleur hybride DMEGC H02 triphasé bascule en moins de 10 ms selon la fiche technique DMEGC.
